- Seite 1 Guardmaster Safedge-Sicherheitsleisten Installations- und Benutzerhandbuch 440F...
-
Seite 2: Wichtige Hinweise Für Den Anwender
Wenn dieses Gerät auf eine Art und Weise eingesetzt wird, die nicht vom Hersteller vorgesehen ist, kann der vom Gerät geleistete Schutz beeinträchtigt werden. Rockwell Automation ist in keinem Fall verantwortlich oder haftbar für indirekte Schäden oder Folgeschäden, die durch den Einsatz oder die Anwendung dieses Geräts entstehen. -
Seite 3: Inhaltsverzeichnis
Überprüfungs- und Testprotokoll (siehe Abschnitt „Wartung“) ..............23 Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 4: Einleitung
Stößen noch schweren Belastungen ausgesetzt werden. Verwenden Sie die Originalverpackung, um die Teile zu schützen. Packen Sie den Inhalt der Verpackung immer vorsichtig aus und vermeiden Sie Schäden durch grobe Handhabung oder die Verwendung von Messern, Teppichmessern usw. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 5: Auswahl Des Safedge-Modells
Körperteile und Personen berücksichtigt werden, z. B. Kinder oder ältere Menschen. Die Geschwindigkeit, die Form und das Material des Sensors sowie der vom Gerät ausgeübte maximale Druck sollten ebenfalls berücksichtigt werden. Die maximal zulässige Kraft sollte so gering wie möglich sein. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 6: Safedge-Schaltleistenprofile
Kabeln durch den Kanal unter dem Safedge- 18 (0.70) Schaltleistenprofil. Geeignet für alle Schaltleistenprofile. 25 (0.98) C-Schiene aus Aluminium C112/A2 440F-R1214 10 (0.39) Ideal, wenn eine externe Montage der C-Schiene 30 (1.18) erforderlich ist. Geeignet für alle Schaltleistenprofile. (0.98) Rockwell Automation-Publikation 440F-UM002A-DE-P... - Seite 7 Betriebsspannung des Profils beträgt 12 V DC. Bediener sind daher keiner potenziell gefährlichen Spannung ausgesetzt, wenn das Profil versehentlich abgeschnitten wird oder reißt. Die über die gesamte Länge des Profils verlaufende Kupferlitze stellt sicher, dass bei großen Profillängen kein erheblicher Anstieg des Widerstands erfolgt. Rockwell Automation-Publikation 440F-UM002A-DE-P...
- Seite 8 Induktionsheizgeräten, Funksendern oder -geräten) können besondere Maßnahmen erforderlich sein. ACHTUNG: Aufgrund des Fehlerausschlusses können Safedge-Sicherheitsleisten bis PLd Kategorie 3 erreichen. Der für die Anwendung/Installation zuständige Anwender muss den erforderlichen Performance Level (PL) ermitteln. Die installierte Sicherheitsleiste muss dem erforderlichen PL entsprechen. Rockwell Automation-Publikation 440F-UM002A-DE-P...
-
Seite 9: Installation Der Safedge-Sicherheitsleiste
Dieser Cyanacrylat-Klebstoff gewährleistet eine dauerhafte Abdichtung und einen hohen Schutz in Übereinstimmung mit der Schutzart IP65. Installation der C-Schiene C-Schiene Kabelanschluss Anschluss mit Widerstand Abschlusskappe Zum Steuergerät oder nächsten Schaltleistenprofil Montieren der C-Schiene Bei der Installation angebrachte Bohrungen (Befestigungen nicht im Lieferumfang enthalten) Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 10: Montage Und Installation Des Safedge-Schaltleistenprofils
Durchstechen Sie jeden der Kupferdrähte mit einer der Nadeln. Drücken Sie die Nadelkontakte des Anschlusses in die dargestellte Richtung: Keil nach außen, gerade in die Kupferdrähte. WARNUNG: Die schmale Seite (Keil) des Anschlusses muss nach außen zeigen. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 11: Erfassungsfläche Der Safedge-Sicherheitsleiste
HINWEIS: Der Hilfsschalter darf nicht in den HINWEIS: Der Hilfsschalter darf nicht Sicherheitskreis eingebunden werden. in den Sicherheitskreis eingebunden werden. Gebrauchskategorie AC – 15; 2 A/250 V AC DC – 13; 2 A/30 V DC Sicherheitseingänge Safedge-Schaltleistenprofil (6 kΩ offener Widerstand) Rockwell Automation-Publikation 440F-UM002A-DE-P... - Seite 12 Das Steuergerät kann auf beiden Seiten der kraftbetriebenen Türen montiert werden, sofern die Türen die einzige Gefahrenquelle sind. In allen anderen Fällen kann das Steuergerät an einem beliebigen, für Test- und Wartungszwecke gut zugänglichen Ort außerhalb des Gefahrenbereichs montiert werden. Rockwell Automation-Publikation 440F-UM002A-DE-P...
-
Seite 13: Kraft-Weg-Verhältnis
Gesamtverformung bei 600 N C 13,3 mm 12,6 mm 11,3 mm Ausgleichsweg bei 250 N 3,8 mm 2,8 mm 2,6 mm Ausgleichsweg bei 400 N 5,3 mm 4,7 mm 4,3 mm Max. Anhalteweg 4,4 mm 3,9 mm 3,6 mm Rockwell Automation-Publikation 440F-UM002A-DE-P... - Seite 14 Gesamtverformung bei 600 N C 49,5 mm 49,2 mm 47,6 mm Ausgleichsweg bei 250 N 31,3 mm 12,2 mm 13,4 mm Ausgleichsweg bei 400 N 37,8 mm 34,4 mm 33,9 mm Max. Anhalteweg 31,5 mm 28,7 mm 28,3 mm Rockwell Automation-Publikation 440F-UM002A-DE-P...
-
Seite 15: Auswahl Des Dämpfungsfaktors

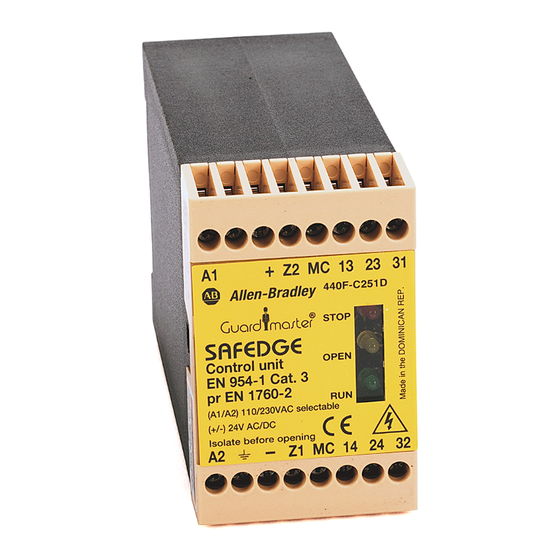

-- Z1 MC 14 24 32 440F-C251D (montiert auf DIN-Schiene) 440F-C251D (montiert auf DIN-Schiene) Klemmenanschlüsse Verwenden Sie Anschlusskästen und Spiralkabel, um eine Beschädigung der Klemmenanschlüsse zu verhindern. Steuergerät Spiralkabel Abschlusskappe Anschlusskasten C-Schiene Anschluss mit Widerstand Abschlusskappe Kabelanschluss Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 16: Safedge-Steuergerät: Elektrische Anschlüsse
Bei Verwendung einer 110-V-AC- oder 230-V-AC-Versorgung sollte das Netzteil zusammen mit einer Schutzerdung (Erdung) mit den gezeigten Klemmen verdrahtet werden. Der Leiterquerschnitt des Schutzerdungsleiters (PE) sollte mindestens so groß sein wie der der Versorgungsleitung. Überprüfen Sie auch den Hauptwahlschalter. Ignorieren Sie den folgenden Absatz, wenn diese Klemmen verwendet werden. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 17: Ac/Dc-Eingangsklemme +Ve Und -Ve
Z2 = Weiß (Außenleiter) Siehe hierzu den Abschnitt Anwendungen. Ein Schaltleistenprofil muss für Reihenschaltung mit einem 6-kΩ-Widerstand (gelb) abgeschlossen werden. Wenn zwei Profile direkt mit Z1 und Z2 verbunden werden (parallel), sollte jedes Profil mit einem 15-kΩ-Widerstand (blau) abgeschlossen werden. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 18: Parallel- Und Reihenschaltung
Das System befindet sich wieder bei Schritt 1a. 5. Wenn vor der Rückstellung Druck auf das Profil ausgeübt wird a) Die rote STOP-LED leuchtet jedes Mal auf, wenn Druck auf das Profil ausgeübt wird, die Sicherheitskontakte werden jedoch nicht aktiviert. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 19: Automatischer Rückstellmodus
Beständigkeit gegen konzentrierte Säuren Öl- und Fettbeständigkeit 440F-E1111S ist lediglich eine Profilabdeckung und hat keine weitere Funktion. Schlüssel: G = Gut, F = Angemessen, P = Schlecht Das Schaltleistenprofil muss entsprechend der beabsichtigten Umgebung ausgewählt WICHTIG werden. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 20: Anwendungen
Weiß Das Verdrahtungsdiagramm auf der linken Seite zeigt eine 110/230-V-AC-Anwendung mit einem Schütz (hier dargestellt mit niedergedrücktem Profil). Die rechte Seite der Abbildung zeigt eine 110/230-V-AC-Anwendung mit zwei Schützen, Schützüberwachung und START/STOPP-Schaltkreis (ebenfalls dargestellt mit niedergedrücktem Profil). Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 21: Wartung Und Service
Beschädigungen. Durch Schäden, die Löcher im Profil verursachen, können Fremdkörper oder Flüssigkeiten eindringen. Solche Schäden müssen umgehend behoben werden. Stellen Sie sicher, dass alle Abschlussmodule, Ecken und Verbindungsstücke sicher befestigt und unbeschädigt sind. Beschädigte Teile müssen umgehend ausgetauscht werden. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 22: Vollständige Überprüfung Und Tests (Halbjährlich Oder Nach Reparaturen)
GEWÄHRLEISTUNG IST UNGÜLTIG, WENN DAS GÜTESIEGEL AM STEUERGERÄT FÜR DIN-SCHIENENMONTAGE (440F-C251D) GEBROCHEN IST. Nach Wartungs- oder Reparaturarbeiten müssen alle Befestigungselemente, Kabelschutzvorrichtungen usw. wieder WICHTIG korrekt angebracht werden. Andernfalls oder bei Verwendung nicht zugelassener Teile erfüllt die Safedge-Sicherheitsleiste möglicherweise nicht die festgelegten Leistungsspezifikationen. Rockwell Automation-Publikation 440F-UM002A-DE-P... -
Seite 23: Überprüfungs- Und Testprotokoll (Siehe Abschnitt „Wartung")
Guardmaster® Safedge™-Sicherheitsleisten – Installations- und Benutzerhandbuch Überprüfungs- und Testprotokoll (siehe Abschnitt „Wartung“) Datum Überprüft von Anmerkungen Rockwell Automation-Publikation 440F-UM002A-DE-P... -
