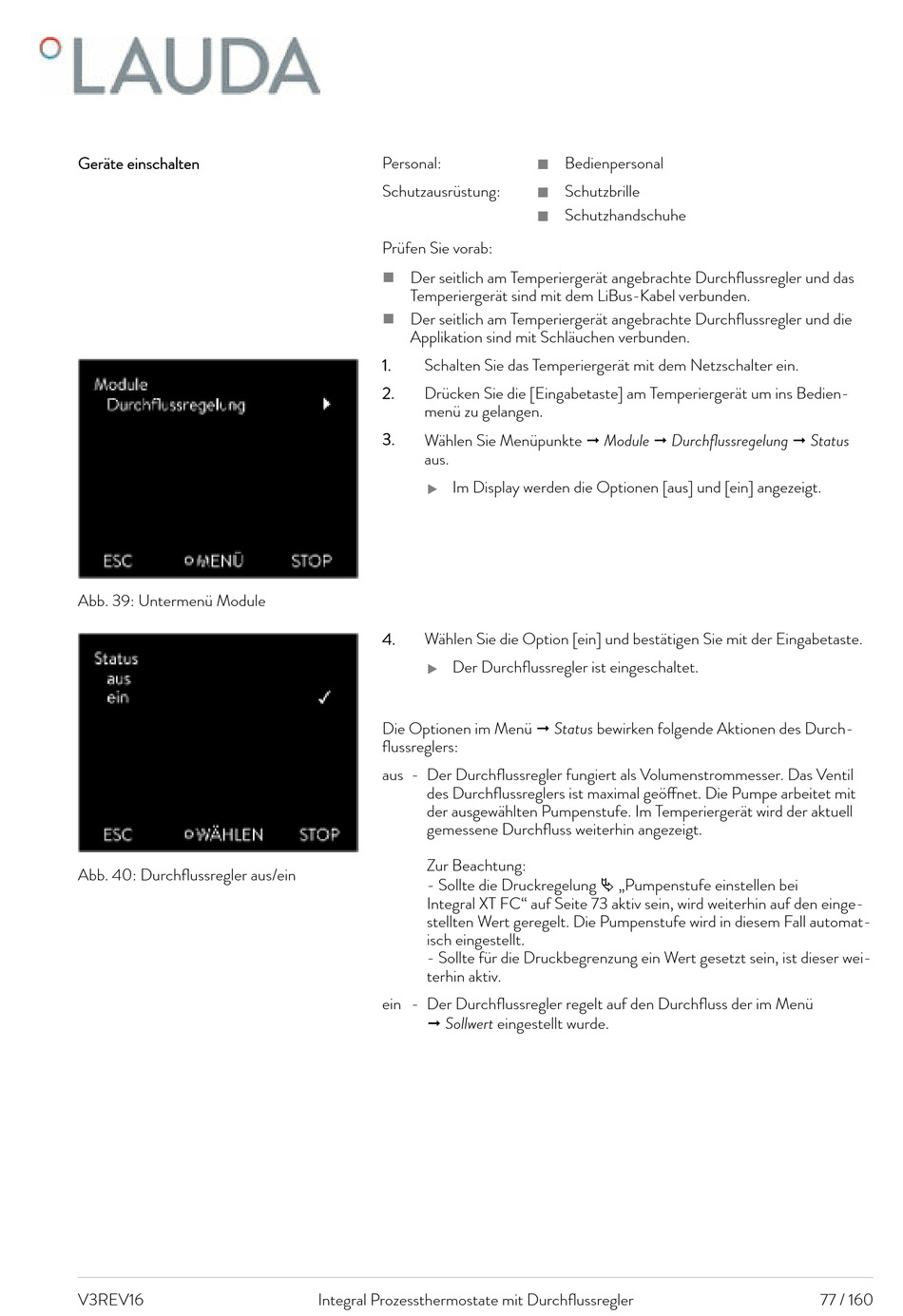

Geräte einschalten
Abb. 39: Untermenü Module
Abb. 40: Durchflussregler aus/ein
V3REV16
Personal:
Schutzausrüstung:
Prüfen Sie vorab:
Der seitlich am Temperiergerät angebrachte Durchflussregler und das
n
Temperiergerät sind mit dem LiBus-Kabel verbunden.
Der seitlich am Temperiergerät angebrachte Durchflussregler und die
n
Applikation sind mit Schläuchen verbunden.
1.
Schalten Sie das Temperiergerät mit dem Netzschalter ein.
2.
Drücken Sie die [Eingabetaste] am Temperiergerät um ins Bedien-
menü zu gelangen.
3.
Wählen Sie Menüpunkte Module Durchflussregelung Status
aus.
Im Display werden die Optionen [aus] und [ein] angezeigt.
4.
Wählen Sie die Option [ein] und bestätigen Sie mit der Eingabetaste.
Der Durchflussregler ist eingeschaltet.
Die Optionen im Menü Status bewirken folgende Aktionen des Durch-
flussreglers:
aus - Der Durchflussregler fungiert als Volumenstrommesser. Das Ventil
des Durchflussreglers ist maximal geöffnet. Die Pumpe arbeitet mit
der ausgewählten Pumpenstufe. Im Temperiergerät wird der aktuell
gemessene Durchfluss weiterhin angezeigt.
Zur Beachtung:
- Sollte die Druckregelung Ä „Pumpenstufe einstellen bei
Integral XT FC" auf Seite 73 aktiv sein, wird weiterhin auf den einge-
stellten Wert geregelt. Die Pumpenstufe wird in diesem Fall automat-
isch eingestellt.
- Sollte für die Druckbegrenzung ein Wert gesetzt sein, ist dieser wei-
terhin aktiv.
ein - Der Durchflussregler regelt auf den Durchfluss der im Menü
Sollwert eingestellt wurde.
Integral Prozessthermostate mit Durchflussregler
Bedienpersonal
n
Schutzbrille
n
Schutzhandschuhe
n
