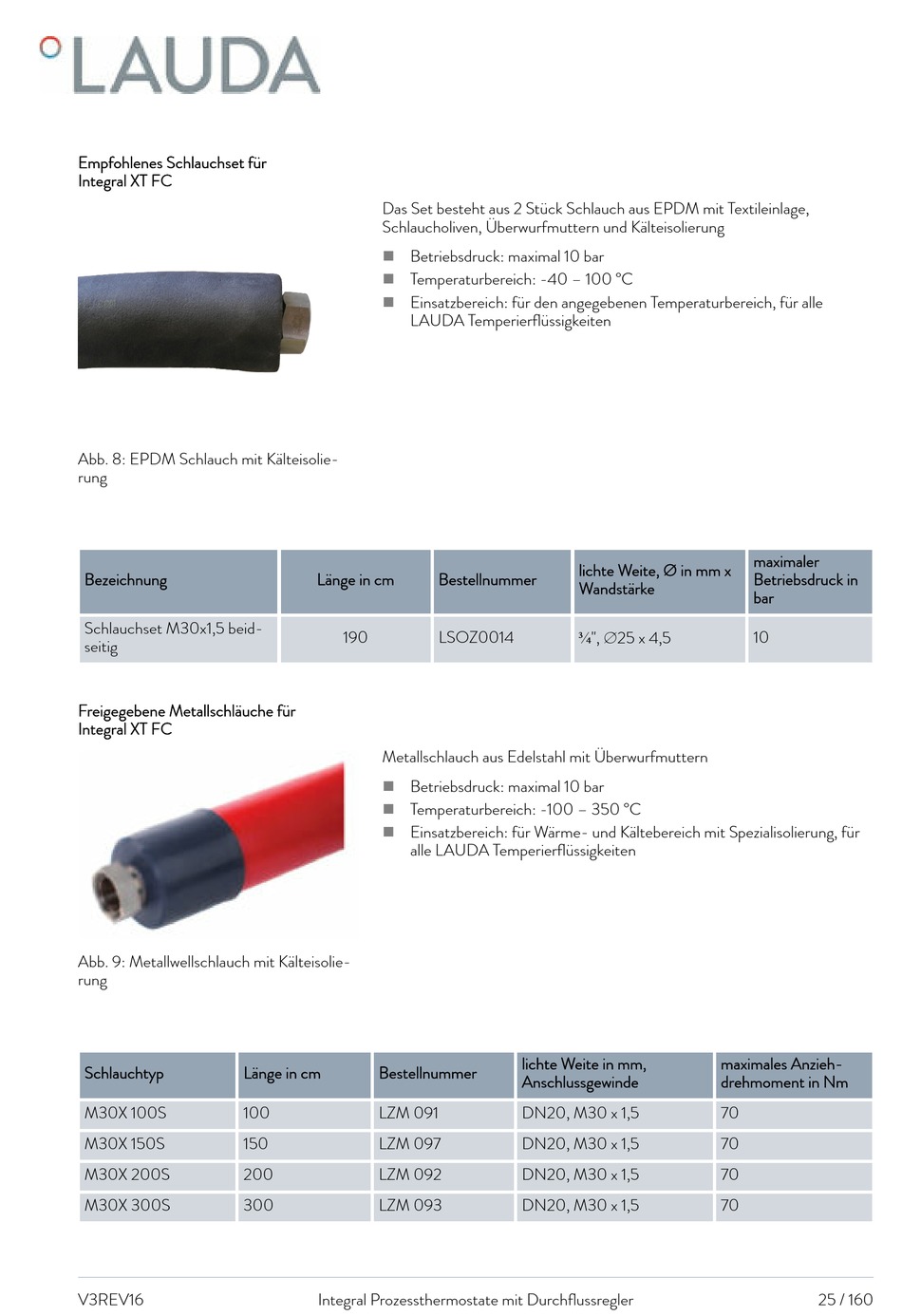

Empfohlenes Schlauchset für
Integral XT FC
Abb. 8: EPDM Schlauch mit Kälteisolie-
rung
Bezeichnung
Schlauchset M30x1,5 beid-
seitig
Freigegebene Metallschläuche für
Integral XT FC
Abb. 9: Metallwellschlauch mit Kälteisolie-
rung
Schlauchtyp Länge in cm
M30X 100S 100
M30X 150S 150
M30X 200S 200
M30X 300S 300
V3REV16
Das Set besteht aus 2 Stück Schlauch aus EPDM mit Textileinlage,
Schlaucholiven, Überwurfmuttern und Kälteisolierung
Betriebsdruck: maximal 10 bar
n
Temperaturbereich: -40 – 100 °C
n
Einsatzbereich: für den angegebenen Temperaturbereich, für alle
n
LAUDA Temperierflüssigkeiten
Länge in cm Bestellnummer
190 LSOZ0014
Metallschlauch aus Edelstahl mit Überwurfmuttern
Betriebsdruck: maximal 10 bar
n
Temperaturbereich: -100 – 350 °C
n
Einsatzbereich: für Wärme- und Kältebereich mit Spezialisolierung, für
n
alle LAUDA Temperierflüssigkeiten
Bestellnummer
LZM 091
LZM 097
LZM 092
LZM 093
Integral Prozessthermostate mit Durchflussregler
lichte Weite, Ø in mm x
Wandstärke
¾", Æ25 x 4,5
lichte Weite in mm,
Anschlussgewinde
DN20, M30 x 1,5
DN20, M30 x 1,5
DN20, M30 x 1,5
DN20, M30 x 1,5
maximaler
Betriebsdruck in
bar
10
maximales Anzieh-
drehmoment in Nm
70
70
70
70
