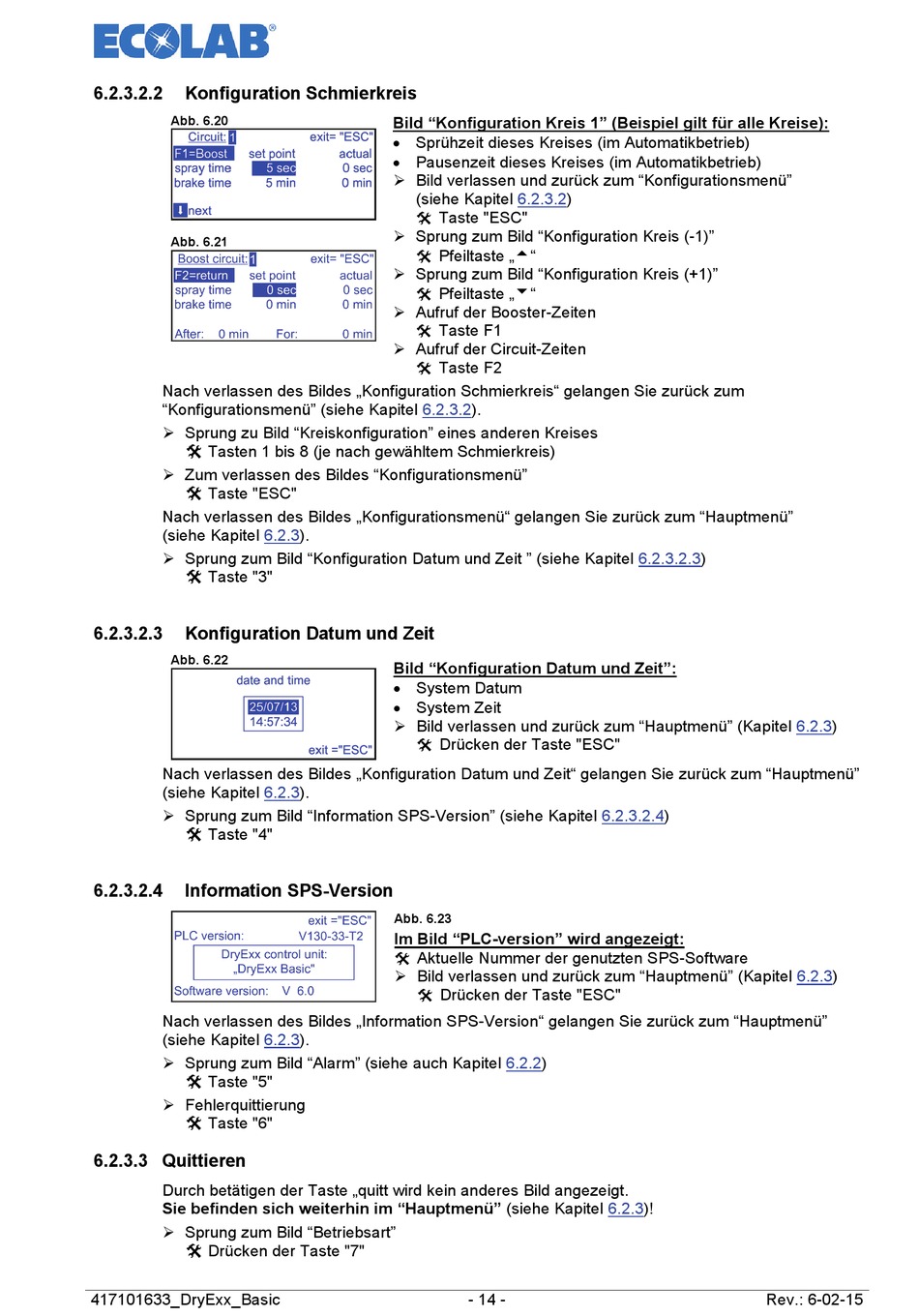

Konfiguration Schmierkreis; Konfiguration Datum Und Zeit; Information Sps-Version; Quittieren - ECOLAB Lubo-DryExx-Basic Bedienungsanleitung

6.2.3.2.2

Konfiguration Schmierkreis

Abb. 6.20
Abb. 6.21
Nach verlassen des Bildes „Konfiguration Schmierkreis" gelangen Sie zurück zum
"Konfigurationsmenü" (siehe Kapitel 6.2.3.2).
 Sprung zu Bild "Kreiskonfiguration" eines anderen Kreises
Tasten 1 bis 8 (je nach gewähltem Schmierkreis)

 Zum verlassen des Bildes "Konfigurationsmenü"
Taste "ESC"

Nach verlassen des Bildes „Konfigurationsmenü" gelangen Sie zurück zum "Hauptmenü"
(siehe Kapitel 6.2.3).
 Sprung zum Bild "Konfiguration Datum und Zeit " (siehe Kapitel 6.2.3.2.3)
Taste "3"

6.2.3.2.3

Konfiguration Datum und Zeit

Abb. 6.22
Nach verlassen des Bildes „Konfiguration Datum und Zeit" gelangen Sie zurück zum "Hauptmenü"
(siehe Kapitel 6.2.3).
 Sprung zum Bild "Information SPS-Version" (siehe Kapitel 6.2.3.2.4)
Taste "4"

6.2.3.2.4

Information SPS-Version

Nach verlassen des Bildes „Information SPS-Version" gelangen Sie zurück zum "Hauptmenü"
(siehe Kapitel 6.2.3).
 Sprung zum Bild "Alarm" (siehe auch Kapitel 6.2.2)
Taste "5"

 Fehlerquittierung
Taste "6"


6.2.3.3 Quittieren

Durch betätigen der Taste „quitt wird kein anderes Bild angezeigt.
Sie befinden sich weiterhin im "Hauptmenü" (siehe Kapitel 6.2.3)!
 Sprung zum Bild "Betriebsart"
Drücken der Taste "7"

417101633_DryExx_Basic
Bild "Konfiguration Kreis 1" (Beispiel gilt für alle Kreise):
• Sprühzeit dieses Kreises (im Automatikbetrieb)
• Pausenzeit dieses Kreises (im Automatikbetrieb)
 Bild verlassen und zurück zum "Konfigurationsmenü"
(siehe Kapitel 6.2.3.2)
 Taste "ESC"
 Sprung zum Bild "Konfiguration Kreis (-1)"
 Pfeiltaste „"
 Sprung zum Bild "Konfiguration Kreis (+1)"
 Pfeiltaste „"
 Aufruf der Booster-Zeiten
 Taste F1
 Aufruf der Circuit-Zeiten
 Taste F2
Bild "Konfiguration Datum und Zeit":
• System Datum
• System Zeit
 Bild verlassen und zurück zum "Hauptmenü" (Kapitel 6.2.3)
 Drücken der Taste "ESC"
Abb. 6.23
Im Bild "PLC-version" wird angezeigt:
 Aktuelle Nummer der genutzten SPS-Software
 Bild verlassen und zurück zum "Hauptmenü" (Kapitel 6.2.3)
 Drücken der Taste "ESC"
- 14 - Rev.: 6-02-15
