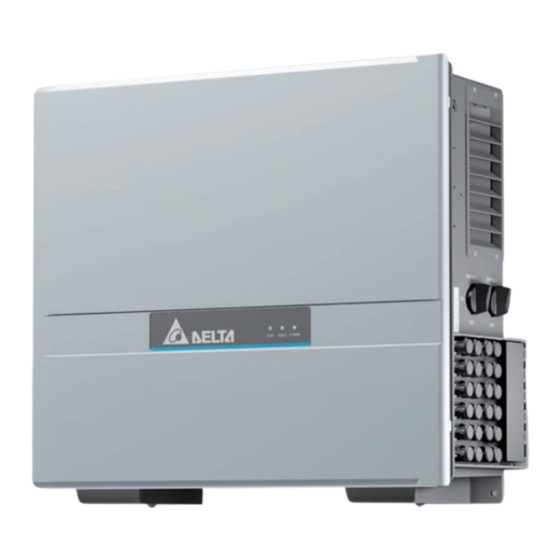

Delta RPI703M26000 Installation Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Delta Anleitungen
  4. Wechselrichter
  5. RPI703M26000
  6. Installation und betriebsanleitung

Delta RPI703M26000 Installation Und Betriebsanleitung

Solar-wechselrichter
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Installations- und Betriebsanleitung
Solar-Wechselrichter
M70A_260 (Delta-Teilenummer RPI703M260000)
Produktversion L oder M
Belgien
Deutschland
Österreich
Schweiz
Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Delta RPI703M26000

Inhaltszusammenfassung für Delta RPI703M26000

  • Seite 1 Installations- und Betriebsanleitung Solar-Wechselrichter M70A_260 (Delta-Teilenummer RPI703M260000) Produktversion L oder M Belgien Deutschland Österreich Schweiz Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 2 Informationen dürfen für keine Zwecke verwendet werden, die Hinweise zu den Versionen dieses Handbuchs Version Datum Änderungen Seite 2021-04-23 Erstausgabe für Produktversionen L oder M. Nennstrom des AC-Klemmenblocks korrigiert: 2022-08-02 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 3 Die als Zubehör erhältliche Karte mit den AC-Kombi-Überspannungsableitern Typ I+II hat jetzt ein Erdungskabel. Die Kabelverschraubung für die Kommunikationskabel hat jetzt 4 Löcher, die ausreichend Platz auch für geschirmte Kabel bieten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 4: Inhaltsverzeichnis

    AC-Überspannungsableiter ..........40 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 5 MyDeltaSolar App mit DC1 Datenkollektor von Delta ........
  • Seite 6 Inbetriebnahme mit der Delta Service Software (DSS) ........
  • Seite 7 14. Technische Daten ............168 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 8: Über Dieses Handbuch

    Falls es erforderlich ist, werden die Warnhinweise durch Warn- symbole ergänzt, mit denen auf die Quelle der Gefahr hingewie- sen wird. Hohe elektrische Spannungen oder Ströme Heiße Oberflächen Hohes Gewicht Allgemeine Gefahr Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 9: Schreib- Und Kennzeichnungskonventionen

    Reihenfolge durchgeführt werden können, werden die Arbeits- schritte wie folgt gekennzeichnet: ► Arbeitsschritt ► Arbeitsschritt Kennzeichnung von Komponenten des Wechselrichters Alarm LED LEDs Bedeutung Die LED leuchtet konstant. Die LED blinkt. Die LED ist aus. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 10: Grundlegende Sicherheitsanweisungen

    Handbuchs nicht befolgt wurden. ● Der Wechselrichter darf nur durch Elektroinstallateure, die für die Installation und Inbetriebnahme von netzgebunde- nen Solar-Wechselrichtern ausgebildet und zugelassen sind, installiert und in Betrieb genommen werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 11 Standardinstallation nicht entfernt werden. Alle für die Standardinstallation benötigten Anschlüsse sind auch mit angebrachten Abdeckungen zugänglich. ● An die RS485-Schnittstellen dürfen nur Geräte nach SELV (EN 60950) angeschlossen werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 12: Bestimmungsgemäße Verwendung

    Folgende Verwendungen gelten als nicht bestimmungsgemäß: ● Verwendung im Inselbetrieb, das heißt, ohne Verbindung zum öffentlichen Stromnetz. Der Wechselrichter verfügt über Funktionen, die einen Inselbetrieb verhindern. ● Verwendung in mobilen Solaranlagen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 13: Produktübersicht

    Absichern der offenen Tür gegen Zuschlagen. Installationskurzan- Sechskantschlüssel leitung Installations- und Betriebsanleitung Installations- und Betriebsanleitung Solar-Wechselrichter Solar-Wechselrichter M70A_260 (Delta-Teilenummer RPI703M260000) M70A_260 (Delta-Teilenummer RPI703M260000) Belgien Belgien Deutschland Deutschland Österreich Österreich Schweiz Schweiz Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 14: Sub-1G-Antenne

    4 Produktübersicht 4.1.2 Sub-1G-Antenne Zum Befestigen der Sub-1G-An- tenne am Wechselrichter. Sub-1G-Antenne Halterung Zum Festschrauben der Halterung am Wechselrichter; Schrauben mit Federring und Unterlegscheibe 1 Satz Befestigungs- schrauben Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 15: Separat Zu Bestellendes Zubehör

    Wechselrichter; Maschinen- Zum Festschrauben des Wechsel- schraube mit Federring und Unter- richters am Boden legscheibe Standfüße für die Befestigungsschrau- Bodenmontage ben für Standfüße Wi-Fi-Modul Schrauben mit Federring und Unterlegscheibe Befestigungsschrau- Wi-Fi-Modul Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 16: Übersicht Komponenten Und Anschlüsse

    Linkes Montageloch + Erdungsanschluss DC-Trennschalter 1 + 2 AC-Kabeldurchführung Kabeldurchführung für RS485, digitale Eingänge, potenzi- DC-Anschlussfeld alfreie Kontakte, externe Abschaltung Typenschild Abdeckung DC-Anschlussfeld Stützbügel für DC-Kabel Lufteintritt mit Lüftermodul Rechtes Montageloch Sub-1G-Antenne Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 17 Übersicht der internen Komponenten bei entfernten Schutzabdeckungen 1 DC-Überspannungsableiter Typ 2 AC-Anschlussklemmen 2 Interner Lüfter 2 Interner Lüfter 1 3 AC-Überspannungsableiter Typ 2 Anschlussklemmen für RS485, digitale Eingänge, potenzial- freie Kontakte und externe Abschaltung Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 18: Leds

    Tab. 4.3.: Bedeutung der LED-Anzeigen am Wechselrichter LED blinkt grün. LED leuchtet grün. LED blinkt rot. LED leuchtet rot. Tab. 4.2.: Bedeutung der LED-Symbole, die in dieser Anleitung verwendet werden Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 19: Ac-Seitige Komponenten

    Abb. 4.4: AC-Anschlussklemmen Der Wechselrichter ist geeignet für Netze mit 3 Phasen mit/ ohne Neutralleiter. Der PE-Anschluss ist als separater Schraubbolzen realisiert. M8-Mutter, Federring und Unterlegscheibe sind im Wechselrich- ter montiert. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 20: Dc-Seitige Komponenten

    DC–: Amphenol H4 für 4/6 mm (Amphenol-Bestellnummer Die Zuordnung der einzelnen DC-Steckverbinder zu den Modul- H4CMC4D●MS) strängen ist auf einem Etikett dargestellt. 18 Paar DC-Stecker sind im Lieferumfang enthalten. Abb. 4.7: DC-Abdeckplatte am DC-Anschlussfeld Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 21: Dc-Trennschalter

    Abb. 4.11: Beide DC-Trennschalter in Position OFF (AUS) = die Verbindung zu den Solarmodulen ist getrennt Die Verbindung zwischen Wechselrichter und Solarmodulen ist getrennt, wenn beide DC-Trennschalter in Position OFF (AUS) stehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 22: Dc-Überspannungsableiter

    Typ 2 (EN 50539-11), die den Wechselrichter vor zu hohen Spannungen schützen. Die DC-Überspannungsableiter werden im Block ausgetauscht. DC-Kombi-Überspannungsableiter Typ 1+2 können als Zubehör bestellt werden. Verwandte Themen „11.7 DC-Überspannungsableiter installieren/austauschen“, S. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 23: Kommunikationsanschluss

    Abb. 4.15: Komponenten der Kommunikationskarte 1 Digitale Eingänge und externe Abschaltung (Klemmen- block) 2 DIP-Schalter für RS485-Abschlusswiderstand 3 2 x potenzialfreie Kontakte (Klemmenblock) 4 RS485 (Klemmenblock) 5 Schutz gegen elektromagnetische Störungen (EMI) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 24: Erdungsanschluss

    Unterlegscheibe benötigt. Eine Zahnscheibe ist nicht erfor- derlich. 4.8.2 PE-Anschluss Abb. 4.16: Erdungsanschluss am linken Fuß des Wechselrich- ters Abb. 4.18: PE-Anschluss M8-Mutter, Federring und Unterlegscheibe sind im Wechselrich- ter montiert. Eine Zahnscheibe wird nicht benötigt. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 25: Kühlsystem

    Die Luft zur Kühlung wird durch den Lufteintritt an der linken Seite des Wechselrichters angesaugt. Die erwärmte Luft wird durch die Luftaustritte an der rechten Seite des Wechselrichters wieder an die Umgebung abgegeben. Das Lüftermodul kann ausgetauscht werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 26: Interne Kühlkörper

    Kühlsystem 4.9.3 Interne Kühlkörper Abb. 4.23: Rückseitige Abdeckplatte Abb. 4.24: Interne Kühlkörper bei entfernter rückseitiger Abdeckplatte Die rückseitige Abdeckplatte kann entfernt werden, um Zugang zu den internen Kühlkörpern zu erhalten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 27: Sub-1G-Antenne

    4 Produktübersicht Sub-1G-Antenne 4.10 Sub-1G-Antenne Abb. 4.25: Sub-1G-Antenne Sub-1G-Antenne und Montagematerial sind im Lieferumfang enthalten. Verwandte Themen „6. Inbetriebnahme planen“, S. 56 „11.10 Sub-1G-Antenne installieren/austauschen“, S. 140 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 28: Wi-Fi-Modul

    4 Produktübersicht Wi-Fi-Modul 4.11 Wi-Fi-Modul Abb. 4.26: Position des Wi-Fi-Moduls Das Wi-Fi-Modul ist Zubehör, das separat bestellt werden muss. Verwandte Themen „6. Inbetriebnahme planen“, S. 56 „11.11 Wi-Fi-Modul installieren/austauschen“, S. 144 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 29: Typenschild Und Kennzeichnungen

    4 Produktübersicht Typenschild und Kennzeichnungen 4.12 Typenschild und Kennzeichnungen Abb. 4.27: Typenschild und Kennzeichnungen Informationen auf dem Typenschild OBX19900075WL Abb. 4.28: Informationen auf dem Typenschild Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 30 Der Wechselrichter erfüllt die Anforderungen nach VDE-AR-N 4105. VDE-AR-N 4110 Der Wechselrichter erfüllt die Anforderungen nach VDE-AR-N 4110. CE-Kennzeichnung. Mit dieser Kennzeichnung erklärt Delta, dass der Wechselrich- ter die Bestimmungen der anzuwendenden EU-Richtlinien erfüllt. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 31 - Panneaux photovoltaiques de tension - Réseau de distribution - Panneaux photovoltaiques Für Frankreich: Warnhinweis gemäß UTE 15712-1 Isoler les deux sources avant toute intervention Isoler les deux sources avant toute intervention Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 32: Installation Planen

    ► Bei Einsatz des Wechselrichters in Wohngebieten oder in Gebäuden mit Tieren können mögliche Lärmemissionen störend wirken. Den Montageort daher sorgfältig wählen. ► Den Wechselrichter an einer feuerfesten Wand montieren. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 33: Einbauhöhe

    Wenn sich der Wechselrichter zum Beispiel durch die Sonnen- einstrahlung zu stark erhitzt, wird die Leistung des Wechsel- richters reduziert. Dies ist ein normales Betriebsverhalten des Wechselrichters und ist notwendig, um die interne Elektronik zu schützen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 34: Montageabstände Und Luftzirkulation

    Abb. 5.4: Montageabstände und Luftzirkulation, Variante 1 (Angaben in mm) > 300 > 300 ... 600 > 300 und Luftzirkulation Abb. 5.5: Montageabstände und Luftzirkulation, Variante 2 (Angaben in mm) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 35 Luftstrom behindern. Wenn es während des Betriebs zu einem Leistungsabfall kommt, können verstopfte Luftfilter eine Ursache sein (sie- he Kapitel „11. Komponenten austauschen oder reinigen, Zubehör installieren“, S. 102). Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 36: Kennlinien

    70 % 720V 800V 60 % 900V 50 % Umgebungstemperatur [°C] Kennlinie „Wirkleistungsregelung in Abhängigkeit von der Umgebungstemperatur; cos φ = 1,0; AC-Spannung = Abb. 5.8: 230 / 400 V “ Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 37 Kennlinie „Scheinleistungsregelung in Abhängigkeit von der Umgebungstemperatur; cos φ = 0,90; AC-Spannung = Abb. 5.9: 230 / 400 V “ Wirkungsgrad 100% 460V 600V 800V 100% AC-Ausgangsleistung P/P = 70 kW Abb. 5.10: Wirkungsgrad-Kennlinie; AC-Spannung = 400 V Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 38: Abmessungen

    5 Installation planen Abmessungen Abmessungen 144,5 263,4 Abb. 5.11: Wechelrichter mit Montageplatte, Abmessungen ohne Antennen (Angaben in mm) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 39 5 Installation planen Abmessungen Sub-1G Wi-Fi Abb. 5.12: Wechselrichter, Abmessungen mit Antennen (Angaben in mm) Abb. 5.13: Standfüße für Bodenmontage. Abmessungen (Angaben in mm) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 40: Netzanschluss (Ac) Planen

    Wechselrichter in Kombination mit einem vorgeschalteten Fehlerstrom-Schutzschalter (FI-Schutzschalter, RCD) Typ A betrieben wird. Der Einsatz eines Fehlerstrom- Schutzschalters Typ B ist nicht notwendig. Minimale Auslösestromstärke des Fehlerstrom- ≥300 mA Schutzschalters Typ A Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 41: Erdung Des Wechselrichters Planen

    ► Der Querschnitt des Erdungskabels muss mindestens 6 mm sein. Erdung des Wechselrichtergehäuses Abb. 5.15: Erdungsanschluss am linken Montageloch PE-Schraube Abb. 5.14: Erdungsschraube am linken Fuß des Wechselrich- ters Abb. 5.16: PE-Anschluss Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 42: Zulässige Netzspannungen

    Diese Norm enthält Vorschriften zu den minima- – Die spezifische Leitfähigkeit und damit die Strombelast- len Kabelquerschnitten und zur Vermeidung von Überhit- barkeit ist etwa ein Drittel geringer als bei Kupfer. zung durch hohe Ströme. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 43: Benötigte Spezialwerkzeuge

    Abb. 5.21: Al-Cu-Pressverbinder und Schrumpfschlauch für sektorförmige Aluminiumkabel 5.4.9 Benötigte Spezialwerkzeuge Einen isolierten Drehmomentschlüssel benutzen. Abb. 5.19: Korrekte Lage von sektorförmigen Aluminiumkabeln Abb. 5.22: Isolierten Drehmomentschlüssel für AC-Klemmen- block verwenden Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 44: Anschluss Der Solarmodule (Dc) Planen

    Eine Überschreitung des Maximalen Eingangs- stroms kann die DC-Anschlüsse überhitzen und zu einem Brand führen. ► Bei der Dimensionierung der Modulstränge immer den Maximalen Eingangsstrom der DC-Anschlüsse berücksichtigen (siehe „14. Technische Daten“, S. 168). Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 45: Anordnung Der Dc-Eingänge Am Dc-Anschlussfeld

    CT 2). Stromsensor CT 3 misst den Summenstrom aller drei Modulstränge. Der Strom in Modulstrang 2 wird durch Differenz- Abb. 5.23: Anordnung der DC-Eingänge am DC-Anschlussfeld bildung berechnet: I - (I Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 46: Verwendung Von Strangsicherungen

    Wenden Sie sich dazu bitte an den Delta-Kun- densupport. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuchs. Immer die Maximale Rückstrombelastbarkeit der Solarmodule bei der Auswahl von Schutz- vorrichtungen (zum Beispiel Strangsicherungen) berücksichtigen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 47: Vorgaben Für Die Dc-Kabel

    DC-Stecker für DC-Kabel Wechselrichter DC– Amphenol DC-Stecker 4 / 6 5,3 ... 7,65 H4CFC4D●S DC– 4 / 6 5,3 ... 7,65 H4CMC4D●S Im Lieferumfang enthalten Abb. 5.27: Spezifikation der DC-Kabel Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 48: Installation Von Ac- Und Dc-Kombi-Überspannungsableitern Typ 1+2 Planen

    Alle Schrauben, Federringe und Unterlegscheiben der vorins- tallierten Überspannungsableiter Typ 2 müssen für die Kombi- Überspannungsableiter Typ 1+2 wiederverwendet werden. Tref- fen Sie Vorkehrungen, dass diese Teile bei der Installation nicht herunterfallen und verloren gehen können! Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 49: Gerätekommunikation Und Anlagenüberwachung Planen

    2x RS485 (DATA+ und DATA–) Klemmenblock Klemmenblock 1x VCC (12 V, 0,5 A) Klemmenblock 6x digitale Eingänge 2x potenzialfreie Kontakte Klemmenblock Klemmenblock 1x Externe Abschaltung (EPO) Tab. 5.4.: Anschlüsse auf der Kommunikationskarte Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 50: Anforderungen An Das Kommunikationskabel

    Wechselrichter nicht identifizieren. ► An jedem Wechselrichter die gleiche Baudrate für RS485 einstellen (Werkseinstellung: 19200). ► Das RS485-Kabel mit Abstand zu AC-Kabel und DC-Kabeln verlegen, um Störungen der Datenverbindung zu vermei- den. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 51: Anschluss Eines Dc1 Datenkollektors Von Delta

    Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = ON (EIN) 120Ω Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = ON (EIN) Abb. 5.29: RS485-Anschlussschema für einen DC1 Datenkol- lektor mit mehreren Wechselrichtern Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 52: Anschluss Eines Externen Alarmgeräts

    Fehler Eine Fehlermeldung wurde gesendet. Ausfall Eine Ausfallmeldung wurde gesendet. Warnung Eine Warnung wurde gesendet. Tab. 5.6.: Ereignisse, bei denen die Relais auslösen können Standardeinstellung für beide Relais ist Deaktiviert. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 53: Anschluss Eines Rundsteuerempfängers

    Tab. 5.7.: Pin-Belegung des Klemmenblocks mit digitalen Ein- gängen für den Anschluss eines Rundsteuerempfän- V1 + K5 Reserviert gers V1 + K6 Reserviert Tab. 5.8.: Pin-Belegung des Klemmenblocks für die externe Abschaltung Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 54: Anschluss Eines Pc

    Zum Ändern der Einstellungen Delta Service Software (DSS) des Wechselrichters. Um einen geeigneten USB/RS485-Adapter auszuwählen, kon- taktieren Sie bitte den Delta-Kundendienst. Die DSS können Sie auf https://solarsolutions.delta-emea.com herunterladen. Kabelanforderungen Klingeldraht. Beide Enden offen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 55: Netz- Und Anlagenschutz

    Wechselrichters mit internem Kuppelschalter, wenn der interne Kuppelschalter den Wechselrichter in weniger als 100 ms vom Netz trennt. Dieser Wechselrichter erfüllt die Anforderung unter (2). Ein externer Netz- und Anlagenschutz ist nicht erforderlich. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 56: Inbetriebnahme Planen

    Bei der Verwendung von RS485 wird der DC1 an den RS485- Klemmenblock eines der Wechselrichter in der RS485-Reihe angeschlossen. Die Sub-1G-Antenne ist im Lieferumfang enthalten. Das Wi-Fi-Modul muss separat bestellt werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 57: Installation

    ► Fronttür langsam öffnen. Netz einspeisen kann. ► Den Wechselrichter von allen AC- und DC- Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann. ► Die DC-Kabel gegen versehentliches Berühren schützen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 58: Reihenfolge Der Arbeitsschritte Für Installation Und Inbetriebnahme

    „7.8 Solarmodule (DC) anschließen“, S. 84 Elektrische Installation abschließen „7.9 Elektrische Installation abschließen“, S. 87 Optional „7.6 Kommunikationskarte anschließen“, S. 67 Sub-1G-Antenne installieren Wechselrichter in Betrieb nehmen „8. Inbetriebnahme“, S. 89 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 59: Wechselrichter Montieren

    24,5 Nm). 4 Schrauben, Federring und Unterlegscheibe sind im Lieferumfang der Standfüße enthalten. 2. Den Wechselrichter senkrecht auf die Montagefläche stel- len und die 2 Standfüße an der Montagefläche festschrau- ben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 60: Wandmontage (Hängend)

    Abschnitt angegebenen Arbeitsanweisungen abweichen wollen! 1. Die Montageplatte mit mindestens 8 M6-Schrauben an der Wand bzw. dem Montagesystem befestigen. 2. Mindestens an den 8 Punkten festschrauben, die im Bild hervorgehoben sind. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 61 Unterlegscheibe an der Wand oder dem Monta- gesystem festschrauben. 6. Den Wechselrichter unten rechts mit M6-Schraube, Feder- ring und Unterlegscheibe an der Wand oder dem Monta- gesystem festschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 62: Wechselrichtergehäuse Erden

    Eine Zahnscheibe wird nicht benötigt. 2. Eine Durchgangsprüfung des Erdungsanschlusses durch- führen. → Wenn keine ausreichende leitende Verbindung vor- liegt, die Kontaktfläche an der Erdungsschraube ggf. reinigen oder eine Zahnscheibe verwenden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 63: Über Die Pe-Schraube Erden

    Tab. 7.1.: Zulässige Kabelschuhausführungen für PE-Schraube 1. Das PE/PEN-Kabel an der PE-Schraube anschrauben (Drehmoment: 14,7 Nm). M8-Mutter, Federring und Unter- legscheibe sind vorhanden. 2. Eine Durchgangsprüfung des Erdungsanschlusses durch- führen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 64: Elektrische Installation Vorbereiten

    Die Trennschalter gegen versehentliches Wiedereinschal- ten sichern. 2. Beide DC-Trennschalter in die Position OFF (AUS) dre- hen. 3. Den Sechskantschlüssel aus der oberen Türverriegelung herausziehen. 4. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 65 7 Installation Elektrische Installation vorbereiten 5. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. 6. Obere und untere Türverriegelung öffnen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 66 7 Installation Elektrische Installation vorbereiten 7. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. 8. Alternativ kann die Tür auch ausgehängt werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 67: Kommunikationskarte Anschließen

    Digitale Eingänge und externe Abschaltung (Klemmen- block) 2 Stromversorgung für internen Lüfter 1 2 DIP-Schalter für RS485-Abschlusswiderstand 3 2 x potenzialfreie Kontakte (Klemmenblock) 4 RS485 (Klemmenblock) 5 Schutz gegen elektromagnetische Störungen (EMI) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 68: Kommunikationskabel Einziehen

    1. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und Kabelverschraubung und Dichtung entfernen. 2. Alle Kommunikationskabel durch Kabelverschraubung und Dichtung ziehen. 3. Dichtung und Kabelverschraubung des Kommunikati- onsanschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 69 7 Installation Kommunikationskarte anschließen Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 70: Einen Datenlogger Über Rs485 Anschließen

    Wechselrichter über RS485 mitein- ander verbunden werden. Das zweite Klemmenpaar kann auch für den Anschluss eines PC verwendet werden. Datenformat 9600, 19200, 38400; Standard: 19200 Baudrate Daten-Bits Stopp-Bit nicht zutreffend Parität Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 71 ► Während der Inbetriebnahme an jedem Wechselrichter eine andere Wechselrichter-ID einstellen. Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = OFF (AUS) Datenlogger RS485 Abb. 7.3: RS485-Anschlussschema für mehrere Wechselrich- Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 72 Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = ON (EIN) 120Ω Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = ON (EIN) Abb. 7.4: RS485-Anschlussschema für einen DC1 Datenkol- lektor mit mehreren Wechselrichtern Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 73: Einen Einzelnen Wechselrichter Verdrahten

    1. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 2) in die Position ON (EIN) stellen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 74 Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA– an Klemme 4. 2. Je nach RS485-Anschlussschema (siehe „RS485-An- schlussschema für mehrere Wechselrichter“, S. 71) den DIP-Schalter für den RS485-Abschlusswiderstand ein- oder ausschalten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 75 Am Kabel, das zum nächsten Wechselrichter geht: Den Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA– an Klemme 4. 4. Den DIP-Schalter für den RS485-Abschlusswiderstand in die Position OFF (AUS) stellen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 76 Kommunikationskarte anschließen Datenlogger 5. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 6. Den DIP-Schalter für den RS485-Abschlusswiderstand in die Position ON (EIN) stellen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 77: Ein Externes Alarmgerät Anschließen

    12-V -Spannungsversorgung an die potenzial- freien Kontakte anschließen ► Nach der Inbetriebnahme kann den potenzialfreien Kontak- ten mit der Delta Service Software oder der MyDeltaSolar App ein Ereignis zugeordnet werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 78: Rundsteuerempfänger Anschließen

    Klemme V1 und K2 Klemme V1 und K3 Klemme V1 und K4 100% Digitale Eingänge V1 K0 K1 K2 K3 K4 K5 K6 Rundsteuerempfänger Abb. 7.7: Anschlussschema für einen Rundsteuerempfänger Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 79: Einen Pc Über Rs485 Anschließen (Optional)

    Die DSS können Sie auf https://solarsolutions.delta-emea.com herunterladen. Sie können die Klemmenpaare 3+4 oder 5+6 für den Anschluss des PC verwenden. DATA+ Klemme 3 oder 5 DATA– Klemme 4 oder 6 Kabelanforderungen Klingeldraht. Beide Enden offen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 80: Netz (Ac) Anschließen

    Aluminiumleiter anschließend sofort in säure- und alkalifreie (= neutrale) Vaseline tauchen und unverzüglich in den Al-Cu- Pressverbinder einführen. Abb. 7.9: Drehmomente für AC-Klemmenblock 20 mm 20 mm Abb. 7.10: Abisolierlänge bei AC-Kabeln Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 81: Hinweise Zur Verwendung Von Sektorförmigen Aluminiumkabeln

    ► Die Pressverbinder passend zum verwendeten Kabeltyp auswählen. ► Die vom Hersteller für die Pressverbinder vorgebenen Ins- tallationsanweisungen beachten. ► Immer einen Schrumpfschlauch verwenden. ► Die Kabel durch eine externe Zugentlastung absichern. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 82: Ac-Kabelverschraubung

    36,0 bis 43,0 mm 5 mm 8,5 Nm 30,0 bis 36,0 mm 5 mm 8,5 Nm 26,0 bis 30,0 mm 5 mm 1. Die Kabelverschraubung des AC-Anschlusses abdrehen und Kabelverschraubung und Dichtung entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 83 7 Installation Netz (AC) anschließen 2. Das AC-Kabel durch Kabelverschraubung und Dichtung ziehen. 3. Dichtung und Kabelverschraubung des AC-Anschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 84: Solarmodule (Dc) Anschließen

    Wechselrichter eingeschaltet ist. Benötigte Spezialwerkzeuge Abb. 7.16: Montageschlüssel für DC-Stecker (im Lieferumfang enthalten) 1. Wenn die dritte Reihe der DC-Steckverbinder benutzt wer- den soll, die Metallplatte abschrauben und entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 85 7 Installation Solarmodule (DC) anschließen 2. Die Abdeckkappen der DC-Anschlüsse herausziehen. 3. Die Metallbügel zur Abstützung der DC-Kabel einsetzen. 4. Die DC-Kabel einstecken. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 86 7 Installation Solarmodule (DC) anschließen 5. Wenn alle DC-Anschlüsse belegt sind, sollte die Verkabe- lung wie links im Bild angezeigt aussehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 87: Elektrische Installation Abschließen

    Inbetriebnahme mit der Delta Service Software (DSS)“, S. 89)! 1. Den Sechskantschlüssel oben aus der Tür entfernen. 2. Die Tür verschließen. 3. Die obere Türverriegelung schließen und die Abdeckung anschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 88 7 Installation Elektrische Installation abschließen 4. Die untere Türverriegelung schließen und die Abdeckung anschrauben. 5. Den Sechskantschlüssel in die obere Türverriegelung stecken. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 89: Inbetriebnahme

    (siehe „7.6.7 Einen PC über RS485 anschließen (optional)“, S. 79), auf dem die Delta Service Software installiert ist. https://solarsolutions.delta-emea.com/en/Solar- Download-Link Inverter-Support-171.htm Vorgehensweise ► Starten Sie die Delta Service Software und folgen Sie den Anweisungen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 90: Inbetriebnahme Mit Der Mydeltasolar App

    2. Folgen Sie den Anweisungen in der MyDeltaSolar App, um Ihr Mobilgerät mit dem DC1 zu verbinden. 3. Sobald die Verbindung hergestellt ist, folgen Sie den Anwei- sungen in der Inbetriebnahmeprozedur. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 91: Fehlermeldungen Und Fehlerbehebung

    ► Die Tür nicht öffnen, wenn Wasser oder Schmutz in den Wechselrichter eindringen könnten. ► Nach Beendigung der Arbeiten die Tür wieder korrekt schließen und festschrauben. Prüfen, ob die Tür dicht abschließt. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 92: Fehler

    DC-Eingangs- spannung liegt. Isolation der DC-Eingänge überprüfen. Isolationsfehler in der PV-Anlage. Große PV-Anlagen-Kapazität zwischen Plus und Erde Kapazität überprüfen. Falls erforderlich, PV-Module trock- oder Minus und Erde oder beides. nen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 93: Warnungen

    Befestigungsschrauben, Sicherstellen, dass keine Schraube fehlt. oder die Befestigungsschrauben sind nicht korrekt festge- zogen. Alle Schrauben festziehen. Sicherstellen, dass das Signalkabel korrekt eingesteckt Das Signalkabel ist nicht korrekt eingesteckt. ist. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 94: Störungen

    Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. F40, F41 Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 95 Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. F60, F61, Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. F70, F71 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 96: Den Wechselrichter Für Arbeiten Spannungsfrei Schalten

    Wechselrichter keine Energie in das Netz einspeisen kann. ► Den Wechselrichter von allen AC- und DC- Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann. ► Die DC-Kabel gegen versehentliches Berühren schützen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 97: Vorgehensweise

    Beim Trennen der DC-Kabel darauf achten, dass die Steckverbinder nicht beschädigt werden. Keine Gewalt anwenden. Am DC-Stecker herausziehen, nicht am DC- Kabel. 4. Die DC-Kabel mit dem Montageschlüssel lösen und abzie- hen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 98 10 Den Wechselrichter für Arbeiten spannungsfrei schalten Vorgehensweise 5. Den Sechskantschlüssel aus der oberen Türverriegelung herausziehen. 6. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 7. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 99 10 Den Wechselrichter für Arbeiten spannungsfrei schalten Vorgehensweise 8. Obere und untere Türverriegelung öffnen. 9. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 100 → Wenn Spannung anliegt, den externen Lasttrennschal- ter der AC-Leitung öffnen. → Wenn keine Spannung anliegt, mit dem nächsten Arbeitsschritt fortfahen. 11. Die AC-Kabelverschraubung abschrauben. 12. Die Leiter des AC-Kabels abschrauben und das AC-Kabel herausziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 101 10 Den Wechselrichter für Arbeiten spannungsfrei schalten Vorgehensweise Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 102: Komponenten Austauschen Oder Reinigen, Zubehör Installieren

    11.11.3 Wi-Fi-Modul einbauen ..........145 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 103: Sicherheitsanweisungen

    ► Die DC-Kabel gegen versehentliches Berühren schützen. GEFAHR Elektrischer Stromschlag Der Wechselrichter weist einen hohen Kriech- strom auf. ► Das Erdungskabel immer zuerst anschließen, dann AC- und DC-Kabel. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 104: Allgemeine Hinweise

    Führen Sie die Anweisungen in Kapitel „10. Den Wechselrichter für Arbeiten spannungsfrei schalten“, S. 96 aus, bevor Sie diese Arbeiten am Wechselrichter ausführen! Folgende Arbeiten können am laufenden Wechselrichter ausge- führt werden. ● Luftautritte reinigen ● Sub-1G-Antenne austauschen Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 105: Internen Lüfter 1 Reinigen/Austauschen

    Die Schrauben sind sehr klein und fallen leicht herunter. Daher einen magnetischen Schrau- benzieher verwenden. ∫ Position des internen Lüfters 1 1. Den Stecker des Stromversorgungskabels, der sich oben rechts auf der Kommunikationskarte befindet, herauszie- Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 106 Dieser Arbeitsschritt muss nur ausgeführt werden, wenn der Lüfter ausgetauscht wer- den soll. Zum Reinigen des Lüfters ist der ∫ Arbeitsschritt nicht notwendig. 3. Den Lüfter von der Abdeckung abschrauben und heraus- ziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 107 Dieser Arbeitsschritt muss nur ausgeführt wer- den, wenn der Lüfter ausgetauscht werden soll. Zum Reinigen des Lüfters ist der Arbeitsschritt ∫ nicht notwendig. 5. Den Lüfter in die Abdeckung einsetzen und festschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 108 Abdeckung festschrauben. 7. Den Stecker des Stromversorgungskabels einstecken. 8. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 109: Internen Lüfter 2 Reinigen/Austauschen

    Zum Reinigen keine Flüssigkeiten benutzen. Die Schrauben sind sehr klein und fallen leicht herunter. Daher einen magnetischen Schrau- benzieher verwenden. ∫ Position des internen Lüfters 2 1. Die Schutzabdeckung der DC-Überspannungsableiter entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 110 2. Den Stecker des Stromversorgungskabels, der sich unten auf der Karte mit den DC-Überspannungsableitern befin- det, herausziehen. 3. Die Abdeckung abschrauben und herausziehen. Der Lüf- ter ist an der Abdeckung festgeschraubt. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 111 Zum Reinigen des Lüfters ist der ∫ Arbeitsschritt nicht notwendig. 4. Den Lüfter von der Abdeckung abschrauben und heraus- ziehen. 5. Lüfter und Metallgehäuse mit Druckluft oder einem kräfti- gen Pinsel reinigen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 112 Dieser Arbeitsschritt muss nur ausgeführt wer- den, wenn der Lüfter ausgetauscht werden soll. Zum Reinigen des Lüfters ist der Arbeitsschritt ∫ nicht notwendig. 6. Den Lüfter in die Abdeckung einsetzen und festschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 113 8. Den Stecker des Stromversorgungskabels einstecken. 9. Die Schutzabdeckung der DC-Überspannungsableiter einsetzen. 10. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 114: Lüftermodul Reinigen/Austauschen

    Gegenstände benutzen. Zum Reinigen keine Flüssigkeiten benutzen. Die Schrauben sind sehr klein und fallen leicht herunter. Daher einen magnetischen Schrau- benzieher verwenden. ∫ 1. Das Lüftermodul abschrauben und entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 115 11 Komponenten austauschen oder reinigen, Zubehör installieren Lüftermodul reinigen/austauschen 2. Die Stecker der Stromversorgungskabel herausziehen. 3. Das Lüftermodul mit einem Druckluftreiniger oder einem kräftigen Pinsel reinigen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 116 Es ist egal, welches Stromversorgungska- bel Sie für welchen Lüfter verwenden. 5. Das Lüftermodul so einsetzen, dass sich die Stromver- sorgungskabel auf der rechten Seite des Lüftermoduls befinden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 117 11 Komponenten austauschen oder reinigen, Zubehör installieren Lüftermodul reinigen/austauschen 6. Das Lüftermodul festschrauben. 7. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 118: Luftaustritte Reinigen

    Die Schrauben sind sehr klein und fallen leicht herunter. Daher einen magnetischen Schrau- benzieher verwenden. ∫ 1. Den Luftfilter abschrauben und entfernen. 2. Den Luftfilter mit einem Druckluftreiniger oder einem kräf- tigen Pinsel reinigen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 119 3. Den Luftfilter einsetzen und festschrauben. Die Rippen müssen nach unten zeigen. 4. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 120: Dc-Überspannungsableiter Installieren/Austauschen

    Einen isolierten, stark magnetischen Schrauben- dreher benutzen. Die Befestigungsschrauben müssen gegen einem gewissen Widerstand herausgezogen und eingesteckt werden. Darauf achten, dass dabei keine Schrauben herunterfallen. 1. Die Abdeckung der DC-Überspannungsableiter entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 121 11 Komponenten austauschen oder reinigen, Zubehör installieren DC-Überspannungsableiter installieren/austauschen 2. Das Stromversorgungskabel des internen Lüfters 2 her- ausziehen. 3. Das Signalkabel herausziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 122 11 Komponenten austauschen oder reinigen, Zubehör installieren DC-Überspannungsableiter installieren/austauschen Die 2 Befestigungsschrauben links sind nur durchgesteckt und können leicht herunterfallen! Die Schrauben am DC-Bus können nicht her- ausfallen. 4. Alle Schrauben lösen und die Karte herausnehmen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 123: Schrauben Für Die Neuen Dc-Überspannungsableiter Übernehmen

    11 Komponenten austauschen oder reinigen, Zubehör installieren DC-Überspannungsableiter installieren/austauschen 11.7.2 Schrauben für die neuen DC-Überspannungsableiter übernehmen 1. Die 10 Schrauben rechts (für den DC-Bus) an den alten DC-Überspannungsableitern herausschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 124 Die 2 Befestigungsschrauben links erst einset- zen, wenn die Karte schon angeschraubt ist! 2. Die 10 Schrauben rechts (für den DC-Bus) inklusive Federringe und Unterlegscheiben in die neuen DC-Über- spannungsableiter durchschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 125: Dc-Überspannungsableiter Einbauen

    Am besten die Karte zuerst mit den Schrrauben rechts am DC-Bus festschrauben. Anschließend die 2 Befestigungsschrauben links festschrauben. 1. Die neuen DC-Überspannungsableiter einsetzen und alle Schrauben mit dem angegebenen Drehmoment anziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 126 3. Das Stromversorgungskabel des internen Lüfters 2 einste- cken. 4. Die Abdeckung der DC-Überspannungsableiter einsetzen. 5. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 127: Ac-Kombi-Überspannungsableiter Typ 1+2 Installieren/Austauschen

    Die Befestigungsschrauben müssen gegen einem gewissen Widerstand herausgezogen und eingesteckt werden. Darauf achten, dass dabei keine Schrauben herunterfallen. 11.8.2 AC-Kombi-Überspannungsableiter Typ 1+2 ausbauen 1. Die Abdeckung abschrauben und entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 128 11 Komponenten austauschen oder reinigen, Zubehör installieren AC-Kombi-Überspannungsableiter Typ 1+2 installieren/austauschen 2. Die beiden Kabel an der Oberseite der Karte herauszie- hen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 129 AC-Kombi-Überspannungsableiter Typ 1+2 installieren/austauschen Die 2 Befestigungsschrauben rechts sind nur durchgesteckt und können leicht herunterfallen! Die Schrauben am AC-Bus können nicht heraus- fallen. 3. Alle Schrauben lösen und die Karte herausnehmen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 130: Schrauben Für Die Neuen Ac-Kombi-Überspannungsableiter Typ 1+2 Übernehmen

    Die 2 Befestigungsschrauben rechts erst einset- zen, wenn die Karte schon angeschraubt ist! 2. Die 4 Schrauben linls (für den AC-Bus) inklusive Feder- ringe und Unterlegscheiben in die neuen AC-Überspan- nungsableiter durchschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 131: Ac-Kombi-Überspannungsableiter Typ 1+2 Einbauen

    Karte entlangziehen. 11.8.4 AC-Kombi-Überspannungsableiter Typ 1+2 einbauen Verwandte Themen „11.9.2 AC-Überspannungsableiter Typ 2 ausbauen“, S. 134 1. Die neue Karte einsetzen und alle Schrauben der Leiter- platte anziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 132 11 Komponenten austauschen oder reinigen, Zubehör installieren AC-Kombi-Überspannungsableiter Typ 1+2 installieren/austauschen 2. Die beiden Kabel an der Oberseite der Leiterplatte einste- cken. 3. Das Erdungskabel an der PE-Schraube festschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 133 þ Der Einbau der AC-Kombi-Überspannungsableiter Typ 1+2 ist abgeschlossen. 5. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 134: Ac-Kombi-Überspannungsableiter Typ 2 Installieren/Austauschen

    Die Befestigungsschrauben müssen gegen einem gewissen Widerstand herausgezogen und eingesteckt werden. Darauf achten, dass dabei keine Schrauben herunterfallen. 11.9.2 AC-Überspannungsableiter Typ 2 ausbauen 1. Die Abdeckung abschrauben und entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 135 11 Komponenten austauschen oder reinigen, Zubehör installieren AC-Kombi-Überspannungsableiter Typ 2 installieren/austauschen 2. Die beiden Kabel an der Oberseite der Karte herauszie- hen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 136 AC-Kombi-Überspannungsableiter Typ 2 installieren/austauschen Die 2 Befestigungsschrauben rechts sind nur durchgesteckt und können leicht herunterfallen! Die Schrauben am AC-Bus können nicht heraus- fallen. 3. Alle Schrauben lösen und die Karte herausnehmen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 137: Schrauben Für Die Neuen Ac-Überspannungsableiter Typ 2 Übernehmen

    Die 2 Befestigungsschrauben rechts erst einset- zen, wenn die Karte schon angeschraubt ist! 2. Die 4 Schrauben links (für den AC-Bus) inklusive Feder- ringe und Unterlegscheiben in die neuen AC-Überspan- nungsableiter durchschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 138: Ac-Überspannungsableiter Typ 2 Einbauen

    11 Komponenten austauschen oder reinigen, Zubehör installieren AC-Kombi-Überspannungsableiter Typ 2 installieren/austauschen 11.9.4 AC-Überspannungsableiter Typ 2 einbauen Verwandte Themen „11.8.4 AC-Kombi-Überspannungsableiter Typ 1+2 einbauen“, S. 131 1. Die neue Karte einsetzen und alle Schrauben anziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 139 þ Der Einbau der AC-Kombi-Überspannungsableiter Typ 2 ist abgeschlossen. 4. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 140: Sub-1G-Antenne Installieren/Austauschen

    Die Sub-1G-Antenne kann im laufenden Betrieb installiert oder augetauscht werden. 11.10.2 Sub-1G-Antenne ausbauen 1. Den Montagerahmen abschrauben. 2. Den Montagerahmen mit der Sub-1G-Antenne nach unten drehen. 3. Den Montagerahmen nach unten abziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 141: Sub-1G-Antenne Einbauen

    5. Falls keine neue Sub-1G-Antenne angebracht werden soll, die Abdeckkappe des Sub-1G-Anschlusses an- schrauben. 11.10.3 Sub-1G-Antenne einbauen Die Abdeckkappe des Sub-1G-Anschlusses aufbewahren. 1. Die Abdeckkappe des Sub-1G-Anschlusses abschrauben und entfernen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 142 2. Die Sub-1G-Antenne aufsetzen und soweit anschrauben, dass sie noch drehbar ist. 3. Den Montagerahmen kopfüber von unten über die Sub-1G-Antenne schieben. 4. Den Montagerahmen mit der Sub-1G-Antenne nach oben drehen. 5. Den Montagerahmen festschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 143 11 Komponenten austauschen oder reinigen, Zubehör installieren AC-Kombi-Überspannungsableiter Typ 2 installieren/austauschen þ Der Einbau der Sub-1G-Antenne ist abgeschlossen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 144: Wi-Fi-Modul Installieren/Austauschen

    11.11.2 Wi-Fi-Modul ausbauen 1. Das Kabel des Wi-Fi-Moduls aus der Kommunikationskar- te herausziehen und aus dem Wechselrichter herausneh- men. 2. Die Kabelverschraubung des Wi-Fi-Anschlusses abdrehen und Kabel, Kabelverschraubung sowie Dichtung heraus- ziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 145 11 Komponenten austauschen oder reinigen, Zubehör installieren Wi-Fi-Modul installieren/austauschen 3. Das Wi-Fi-Modul abschrauben und entfernen. 4. Falls kein neues Wi-Fi-Modul angebracht werden soll, die Kabelverschraubung inkl. Blindstopfen anschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 146: Wi-Fi-Modul Einbauen

    11 Komponenten austauschen oder reinigen, Zubehör installieren Wi-Fi-Modul installieren/austauschen 11.11.3 Wi-Fi-Modul einbauen 5. Das neue Wi-Fi-Modul aufsetzen und anschrauben. 6. Das Kabel durch Dichtung und Kabelverschraubung zie- hen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 147 D– (DATA–) Blau þ Der Einbau des Wi-Fi-Moduls ist abgeschlossen. 8. Zum Abschluss der Arbeiten die Anweisungen im Kapitel „12. Wechselrichter nach Arbeiten wieder in Betrieb neh- men“, S. 148 ausführen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 148: Wechselrichter Nach Arbeiten Wieder In Betrieb Nehmen

    Wechselrichter keine Energie in das Netz einspeisen kann. ► Den Wechselrichter von allen AC- und DC- Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann. ► Die DC-Kabel gegen versehentliches Berühren schützen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 149: Vorgehensweise

    12 Wechselrichter nach Arbeiten wieder in Betrieb nehmen Vorgehensweise 12.2 Vorgehensweise 1. Die Leiter des AC-Kabels einstecken und festschrauben. 2. Die AC-Kabelverschraubung festschrauben. 3. Den Sechskantschlüssel oben aus der Tür entfernen. 4. Die Tür schließen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 150 12 Wechselrichter nach Arbeiten wieder in Betrieb nehmen Vorgehensweise 5. Obere Türverriegelung schließen und die Abdeckung anschrauben. 6. Untere Türverriegelung schließen und die Abdeckung anschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 151 8. Die DC-Kabel einstecken. 9. Die Trennschalter zwischen Wechselrichter und Netzan- schlusspunkt bzw. Wechselrichter und den Solarmodulen schließen. 10. Beide DC-Trennschalter in die Position ON (EIN) drehen. þ Die Wiederinbetriebnahme ist abgeschlossen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 152: Wechselrichter Austauschen

    ► Die DC-Kabel gegen versehentliches Berühren schützen. GEFAHR Elektrischer Stromschlag Der Wechselrichter weist einen hohen Kriech- strom auf. ► Das Erdungskabel immer zuerst anschließen, dann AC- und DC-Kabel. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 153: Besondere Hinweise Zum Austausch

    Transports keine Feuchtigkeit ein- dringen kann. Packen Sie den alten Wechselrichters in die Box des Aus- tauschgeräts und schicken Sie alles an den Delta-Kundendienst zurück. Alle notwendigen Arbeitsschritte sind in diesem Kapitel beschrieben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 154: Reihenfolge Der Arbeitsschritte

    Nur notwendig, wenn installiert. „13.9 Wi-Fi-Modul abbauen (optional)“, S. 165 Wi-Fi-Modul abbauen „13.10 Wechselrichter demontieren und verpacken“, Wechselrichter demontieren S. 166 „13.10 Wechselrichter demontieren und verpacken“, Wechselrichter verpacken S. 166 Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 155: Benötigte Werkzeuge

    Neben Standardwerkzeugen wie Schraubendreher, Maulschlüs- sel, Inbussschlüssel und Steckschlüssel in verschiedenen Größen werden für die Arbeiten am Wechselrichter folgende Werkzeuge benötigt: ● Montageschlüssel zum Trennen der Amphenol-Steckverbin- der der DC-Kabel (im Lieferumfang enthalten) Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 156: Wechselrichter Vom Netz (Ac) Und Den Solarmodulen (Dc) Trennen

    Keine Gewalt anwenden. Am DC-Stecker herausziehen, nicht am DC- Kabel. 4. Die DC-Kabel mit dem Montageschlüssel lösen und abzie- hen. 5. Mit einem geeigneten Spannungsmessgerät prüfen, dass die DC-Steckverbinder spannungsfrei sind. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 157 Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 6. Den Sechskantschlüssel aus der oberen Türverriegelung herausziehen. 7. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 8. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 158 13 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 9. Obere und untere Türverriegelung öffnen. 10. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 159 → Wenn Spannung anliegt, den externen Lasttrennschal- ter der AC-Leitung öffnen. → Wenn keine Spannung anliegt, mit dem nächsten Arbeitsschritt fortfahen. 12. Die AC-Kabelverschraubung abschrauben. 13. Die Leiter des AC-Kabels abschrauben und das AC-Kabel herausziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 160 13 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 161: Kommunikationskabel Entfernen

    13 Wechselrichter austauschen Kommunikationskabel entfernen 13.5 Kommunikationskabel entfernen 1. Alle Kabel von der Kommunikationskarte entfernen. 2. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und Kabel, Kabelverschraubung sowie Dichtung herausziehen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 162: Ac-Kombi-Überspannungsableiter Typ 1+2 Ausbauen (Optional)

    1+2 installiert haben, müssen Sie diese aus- bauen (siehe „11.8.2 AC-Kombi-Überspannungs- ableiter Typ 1+2 ausbauen“, S. 127), bevor Sie den Wechselrichter zurücksenden. Im Lieferumfang des Austauschgeräts sind nur AC-Überspannungsableiter Typ 2 enthalten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 163: Dc-Kombi-Überspannungsableiter Typ 1+2 Ausbauen (Optional)

    Typ 1+2 installiert haben, müssen Sie diese aus- bauen (siehe „11.7.1 DC-Überspannungsableiter ausbauen“, S. 120), bevor Sie den Wechsel- richter zurücksenden. Im Lieferumfang des Austauschgeräts sind nur DC-Überspannungsableiter Typ 2 enthalten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 164: Sub-1G-Antenne Abbauen (Optional)

    13 Wechselrichter austauschen Sub-1G-Antenne abbauen (optional) 13.8 Sub-1G-Antenne abbauen (optional) Beschreibung siehe „11.10.2 Sub-1G-Antenne ausbauen“, S. 140. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 165: Wi-Fi-Modul Abbauen (Optional)

    13.9 Wi-Fi-Modul abbauen (optional) Wenn Sie das Wi-Fi-Modul installiert haben, müssen Sie diese ausbauen (siehe „11.11.2 Wi-Fi-Modul ausbauen“, S. 144), bevor Sie den Wechselrichter zurücksenden. Im Lieferumfang des Austauschgeräts ist kein Wi-Fi-Modul enthalten. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 166: Wechselrichter Demontieren Und Verpacken

    ► Den Wechselrichter mit mindestens 2 Perso- nen anheben und tragen. 1. Das Erdungskabel am Wechselrichter abschrauben. 2. Den Wechselrichter unten links und rechts von der Wand oder dem Montagesystem abschrauben. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 167 5. Verpacken und versenden Sie den alten Wechselrichter entsprechend der Beschreibung, die Sie vom Delta-Kun- dendienst erhalten haben. 6. Den neuen Wechselrichter entsprechend der mitgelie- ferten Installationsanleitung installieren und in Betrieb nehmen. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

  • Seite 168: Technische Daten

    35 bis 120 mm (eindrähtig, mehrdrähtig, feindrähtig mit Aderend- Spezifikation Kupferkabel hülse) Spezifikation Aluminiumkabel 60 bis 120 mm (rund eindrähtig, rund mehrdrähtig, sektorförmig) Überspannungskategorie Typ 2 (EN 61463-11), austauschbar, Kombi-Typ 1+2 nachrüstbar Überspannungsableiter Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 169 IEC 60664-1, IEC 62109-1 Für cos phi = 1 (VA = W) Bei Umgebungstemperaturen ≤ 40 °C AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Leistungsaufnahme mit Standby-Kommunikation Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...
  • Seite 170 Türkei Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 © Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02...

Inhaltsverzeichnis
