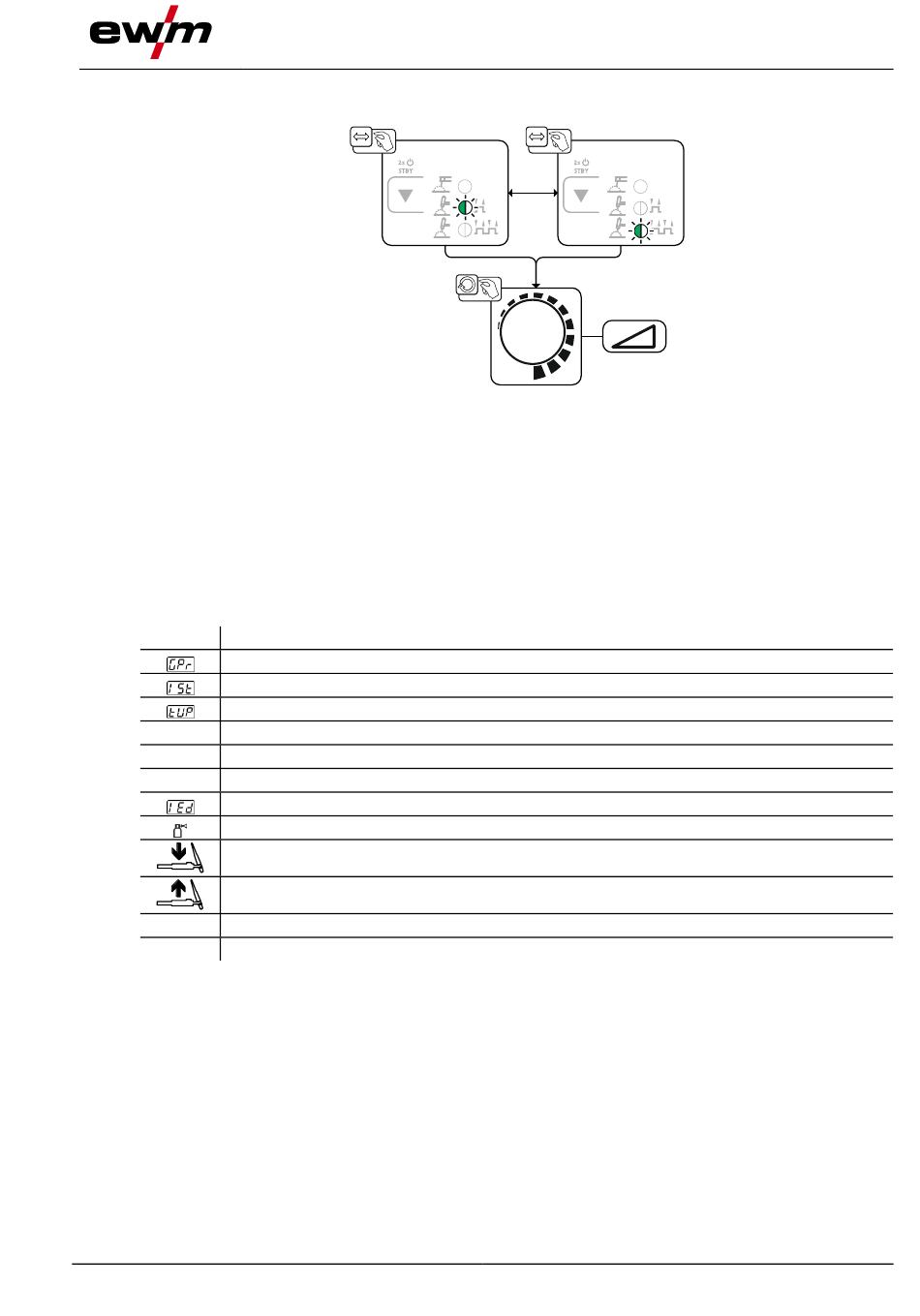

5.2.4 Schweißaufgabenanwahl
Die Grundeinstellungen sind somit abgeschlossen und es kann geschweißt werden.
Weitere Schweißparameter, wie z. B. Gasvorströmzeit, sind für die gängigsten Anwendungen bereits vor-
eingestellt, können jedoch bei Bedarf angepasst werden > siehe Kapitel 5.2.8.
5.2.5 Betriebsarten (Funktionsabläufe)
Mit der Drucktaste Schweißparameter und dem Drehknopf Schweißparametereinstellung werden die Pa-
rameter des Funktionsablaufes eingestellt.
Durch Betätigen der Drucktaste "Anwahl Schweißparameter" (ca. 2 s) gelangt man in die erweiterten Ein-
stellungen um weitere Parameterwerte für die Schweißaufgabe zu optimieren > siehe Kapitel 5.2.8.
5.2.5.1

Legende

Symbol Bedeutung
Gasvorströmen
Startstrom
Upslope-Zeit
AMP Hauptstrom
AMP%
Absenkstrom
t Downslope-Zeit
Down
Endkraterstrom
Gasnachströmzeit
Brennertaster 1 drücken
Brennertaster 1 loslassen
I Schweißstrom
t Zeit
099-002058-EW500
26.11.2020
Aufbau und Funktion
Abbildung 5-12
WIG-Schweißen
