Komponentenprüfung - Platine
Sekundärdioden
7.3.2.2 Leerlaufspannung / Sekundärdioden Ausgang
Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
• Messobjekt eingebaut und angeschlossen.
Lichtbogenzündung (HF-Zündung)
• Ausschalten
Schweißgerät
• Einschalten
Anwahl Schweißprozess
• E-Hand
Messdurchführung
• mit Digitalmultimeter.
Einstellung Digitalmultimeter
• Gleichspannung
• Prüfspitzen anlegen wie abgebildet
• an Kontakten
Messergebnis
• 100 V
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Siehe Kapitel – Messung – Zwischenkreisspannung
• Siehe Kapitel – Messung – Transformator Ausgang / Sekundärdioden Eingang
• Siehe Kapitel – Messung – Transformator Eingang
• Sekundärdioden ausbauen und prüfen (siehe Kapitel Sekundärdioden)
• Haupttransformator prüfen (Wiederholungsprüfung / wiederkehrende Prüfung durchführen)
38

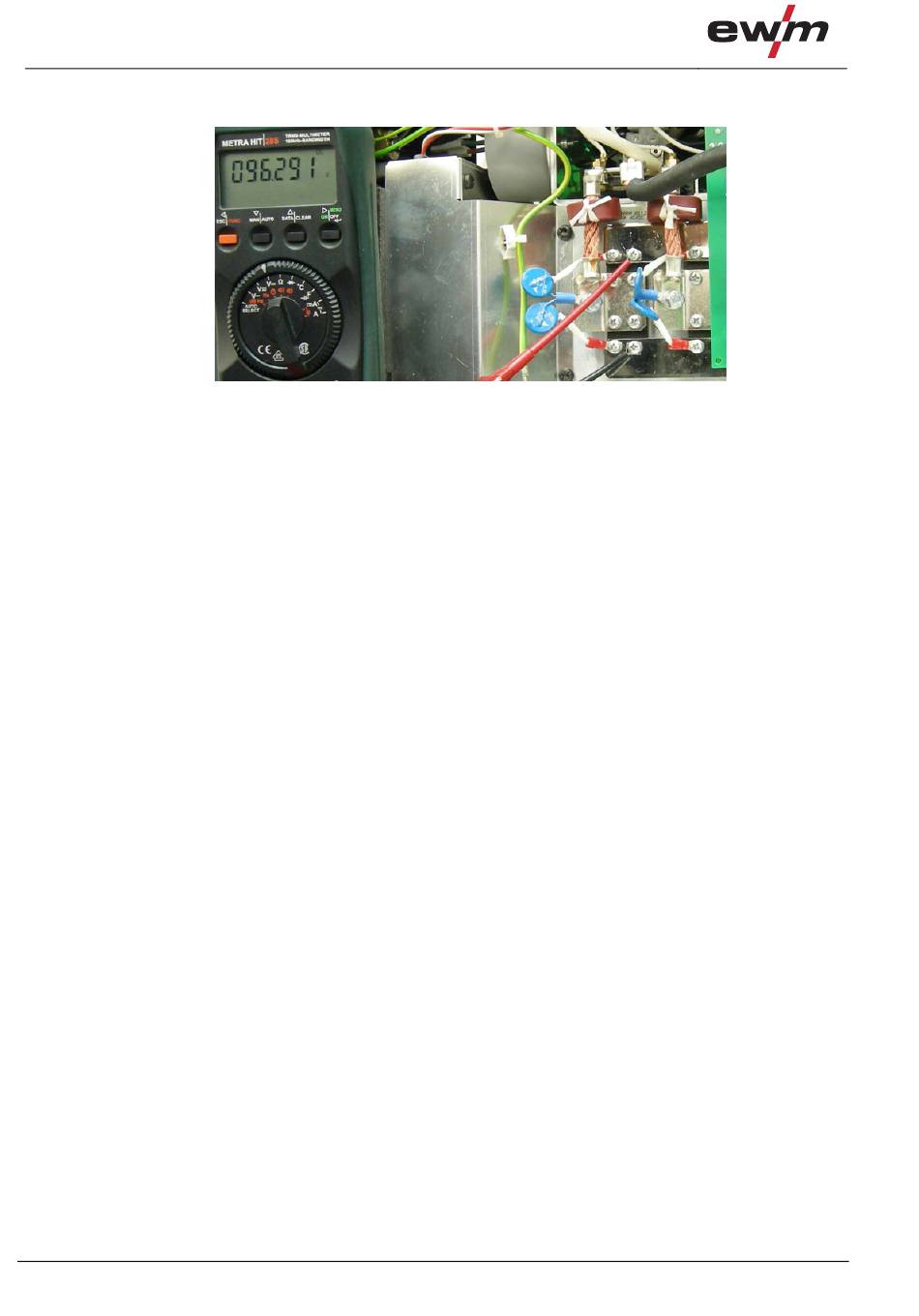

Abbildung 7-27
