Anschluss Schutzgasschlauch; Gastest - Einstellung Schutzgasmenge - EWM Tetrix 230 AC/DC Serviceanleitung

5.2.2.2

Anschluss Schutzgasschlauch

Pos. Symbol
1
• Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
5.2.2.3

Gastest - Einstellung Schutzgasmenge

Elektrischer Schlag!
Bei Einstellung der Schutzgasmenge stehen am Schweißbrenner Leerlaufspannung o-
der ggf. Hochspannungszündimpulse an, die bei Berührung zu Stromschlägen und Ver-
brennungen führen können.
• Schweißbrenner während des Einstellvorgangs elektrisch isoliert gegenüber Mensch, Tier
oder Sachgegenständen halten.
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
• Brennertaster betätigen und Schutzgasmenge am Flowmeter des Druckminderers einstellen.
099-002058-EW500
26.11.2020
Beschreibung 0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Aufbau und Funktion

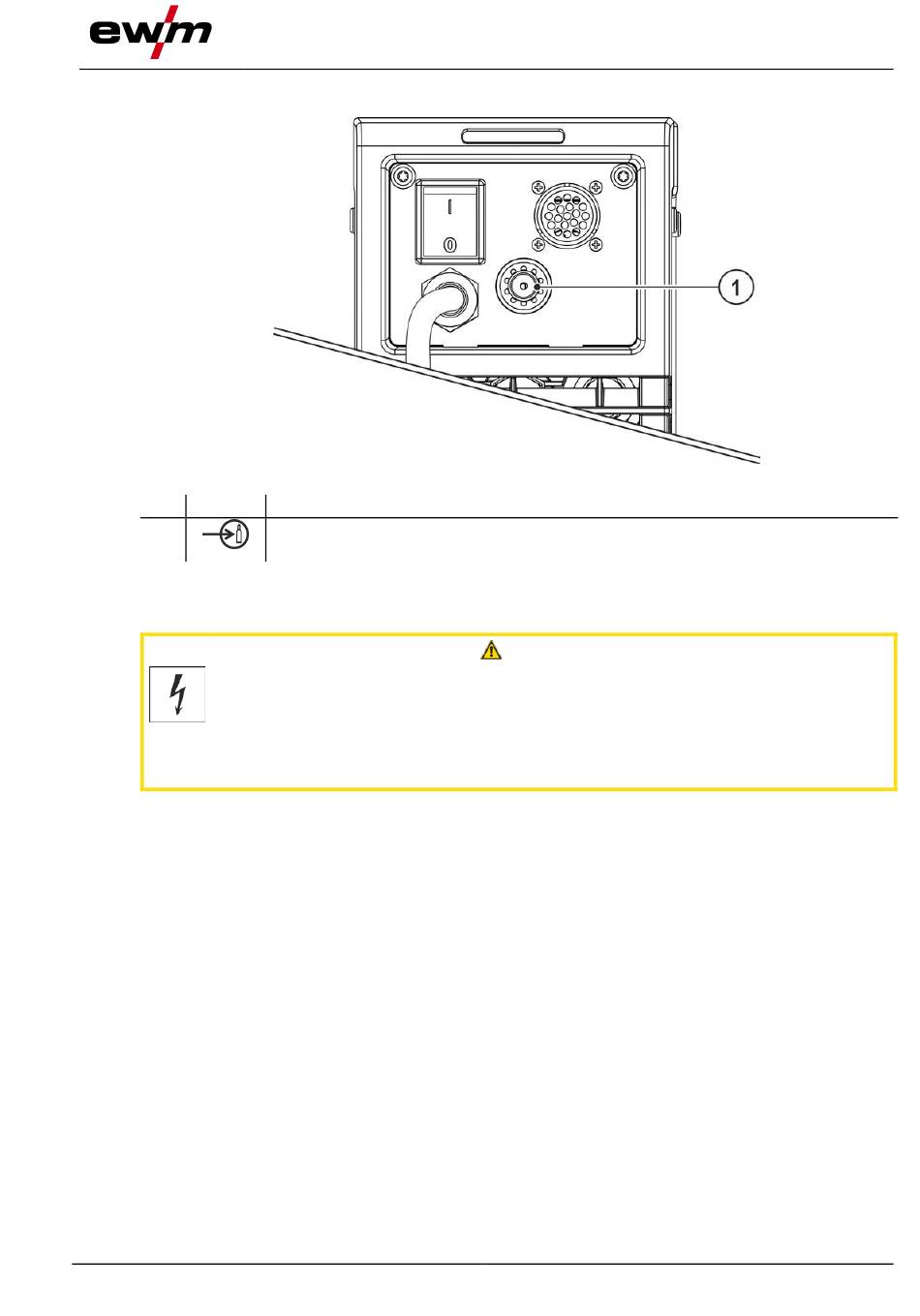

Abbildung 5-9
