7.1.2.8 Triggersignal von der übergeordneten Steuerung
Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Lichtbogenzündung (HF-Zündung)
• Ausschalten
Position
• Messobjekt eingebaut und angeschlossen.
Schweißgerät
• Einschalten
Anwahl Schweißprozess
• E-Hand
Messdurchführung
• mit Oszilloskop.
099-S00159-EW500
01.09.2011
Komponentenprüfung - Platine

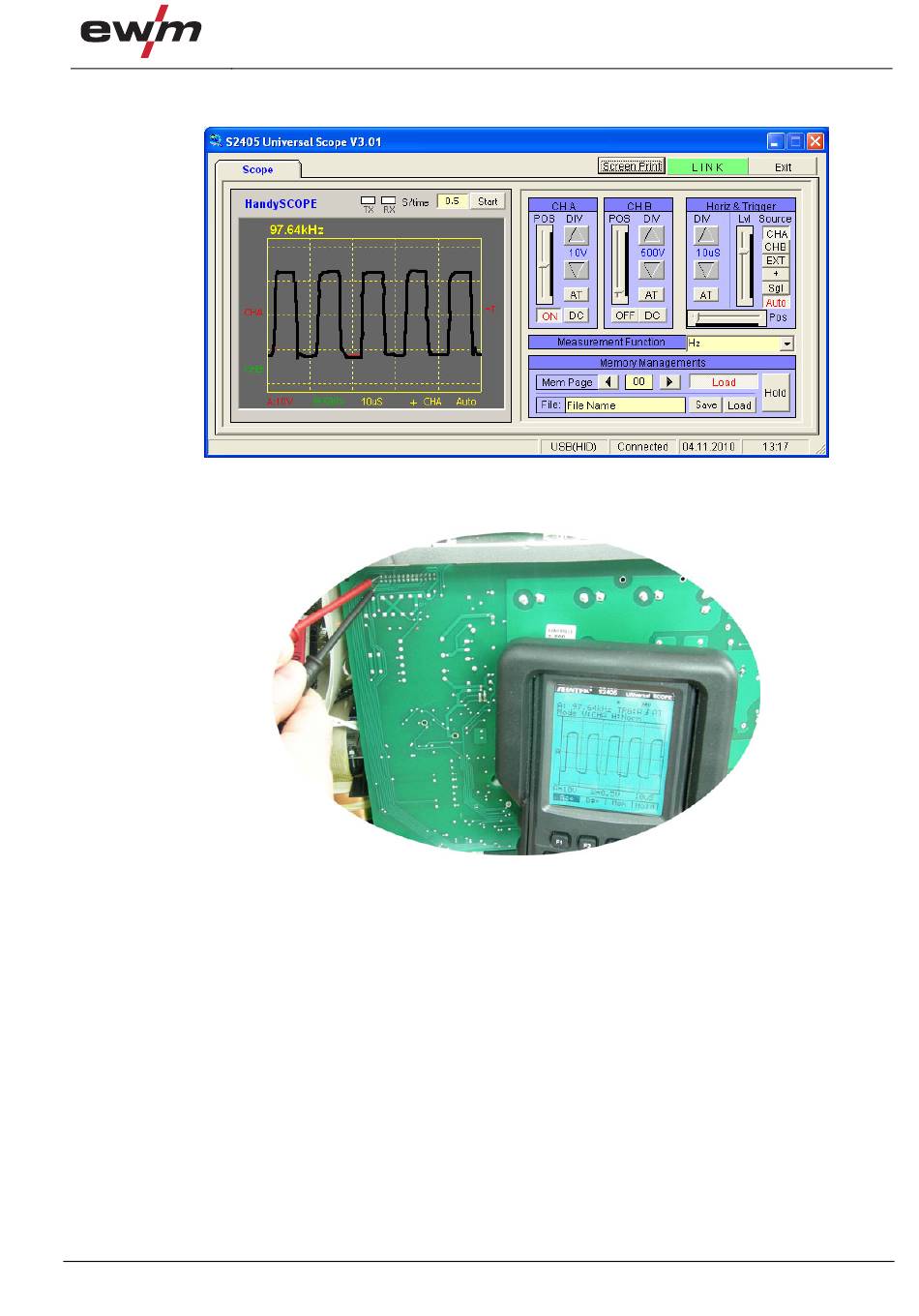

Abbildung 7-13
Abbildung 7-14
DC210
25
