Gleichrichter Eingang - EWM Tetrix 230 AC/DC Serviceanleitung

7.1.2.2

Gleichrichter Eingang

Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
• Messobjekt eingebaut und angeschlossen.
Lichtbogenzündung (HF-Zündung)
• Ausschalten
Schweißgerät
• Einschalten
Messdurchführung
• mit Digitalmultimeter.
Einstellung Digitalmultimeter
• Wechselspannung

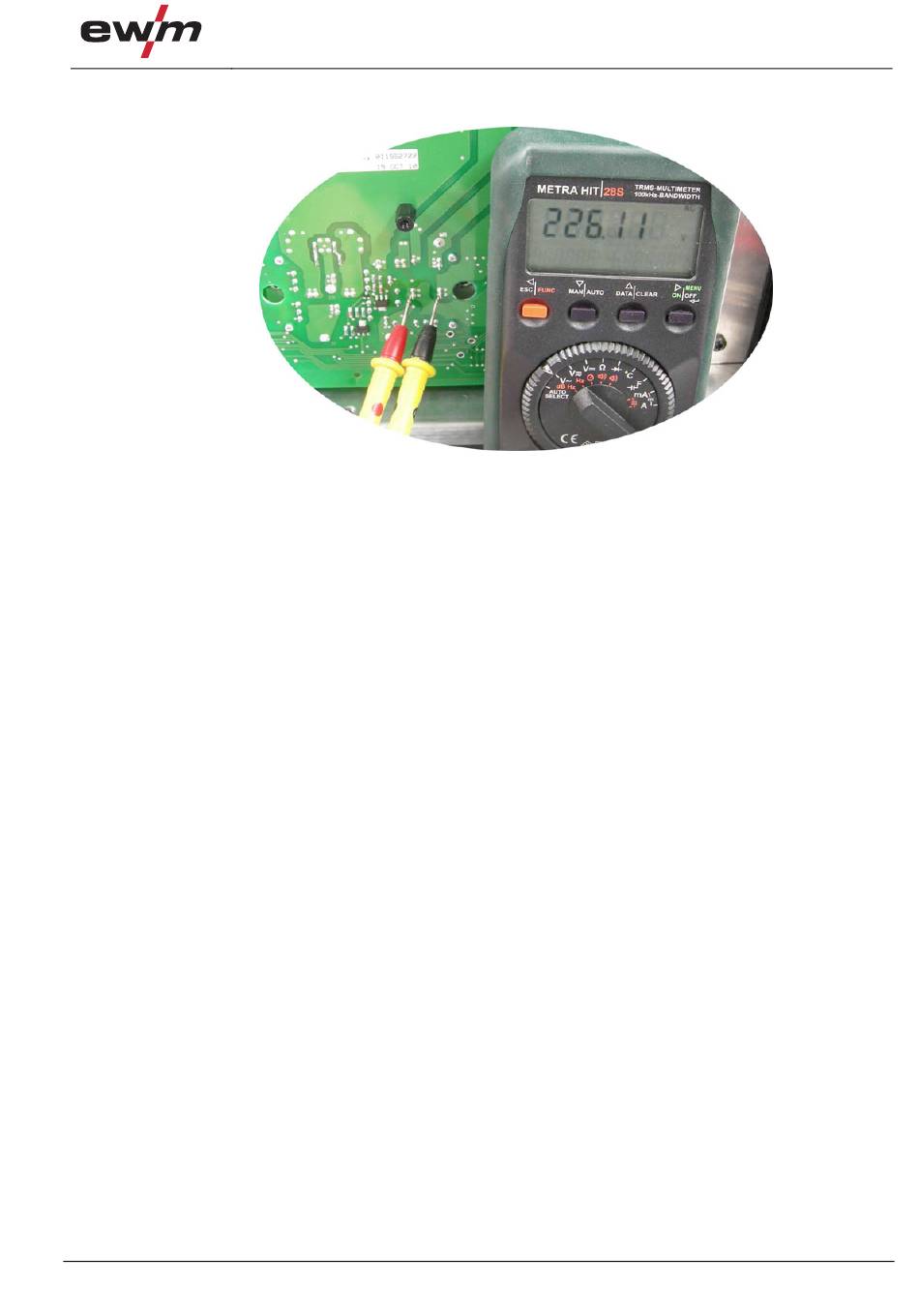

• Prüfspitzen anlegen wie abgebildet
• an Kontakten
Messergebnis
• Effektivwert
• 230 V
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Siehe Kapitel – Messung – Netzeingang
• Prüfen von
PTC R1/R2
R3/R126/R127
K1/K2
Z1/F1/F2
099-S00159-EW500
01.09.2011
Komponentenprüfung - Platine
Abbildung 7-4
DC210
17
