Komponentenprüfung - Platine
DC210
Einstellung Oszilloskop
• Eingang A
• Einstellungen wie oben abgebildet wählen

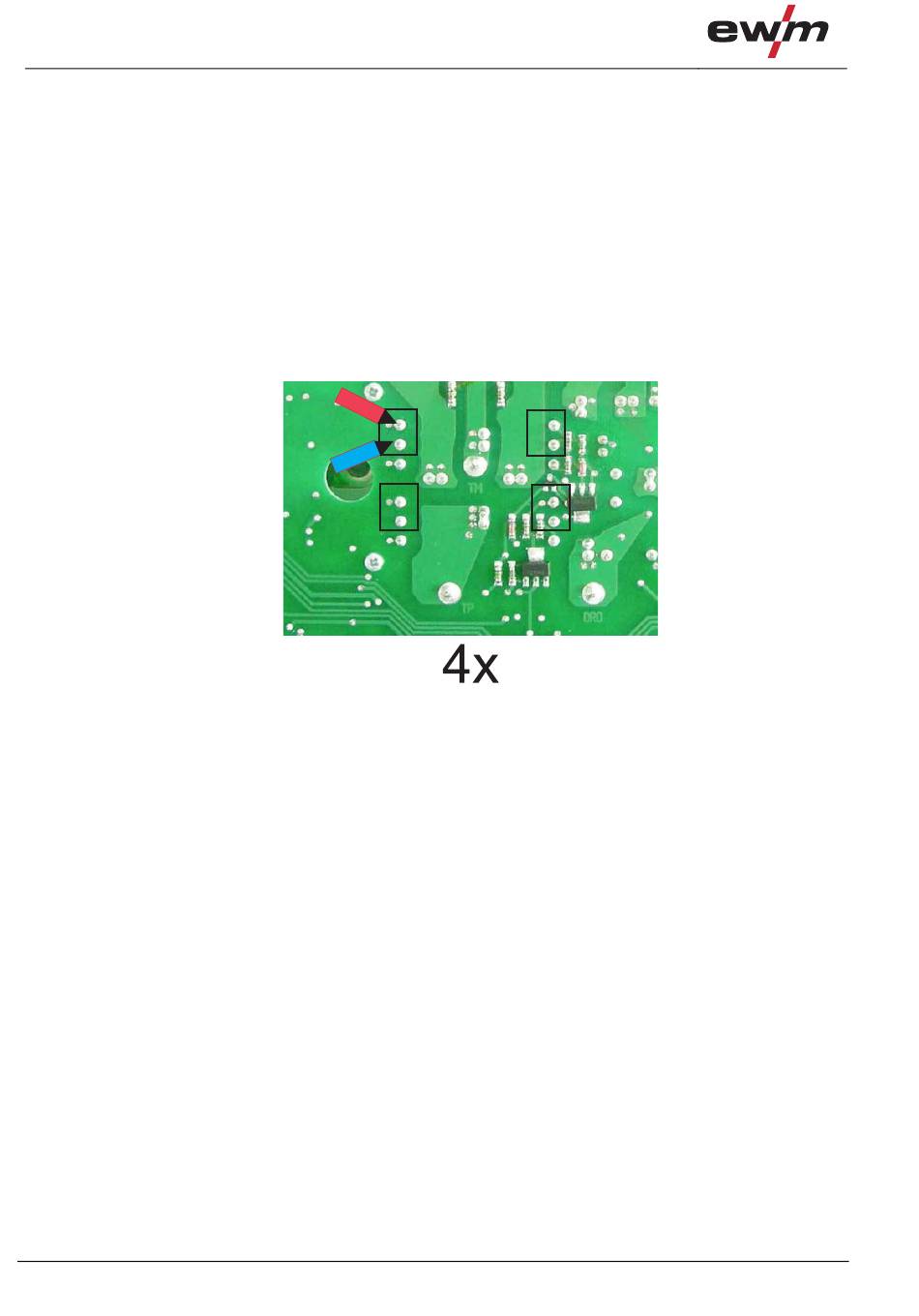

• Prüfspitzen anlegen wie abgebildet
• an Kontakten
Messergebnis
• Scheitelwert
• +/-10 V
• Frequenz
• 96 kHz
• Mehrfachmessung besteht aus
• G1 <-> S1 = 12 VDC (peak - peak)
• G2 <-> S2 = 12 VDC (peak - peak)
• G3 <-> S3 = 12 VDC (peak - peak)
• G4 <-> S4 = 12 VDC (peak - peak)
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Leitungsverbindung übergeordnete Steuerung <> Platine DC prüfen
• Siehe Kapitel – Messung – Triggersignal von der übergeordneten Steuerung
