Komponentenprüfung - Platine
DC210
7.1.2.3

Gleichrichter Ausgang

Messvorbereitung
Messhinweis
Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
Messobjekt eingebaut und angeschlossen.
Lichtbogenzündung (HF-Zündung)
Ausschalten
Schweißgerät
Ausschalten
Der Zwischenkreis muss entladen sein (Abschalten des Schweißgerätes und 5 Minuten Entladezeit
abwarten; ggfs messen)
Messdurchführung
mit Digitalmultimeter.
Einstellung Digitalmultimeter
Diodentest

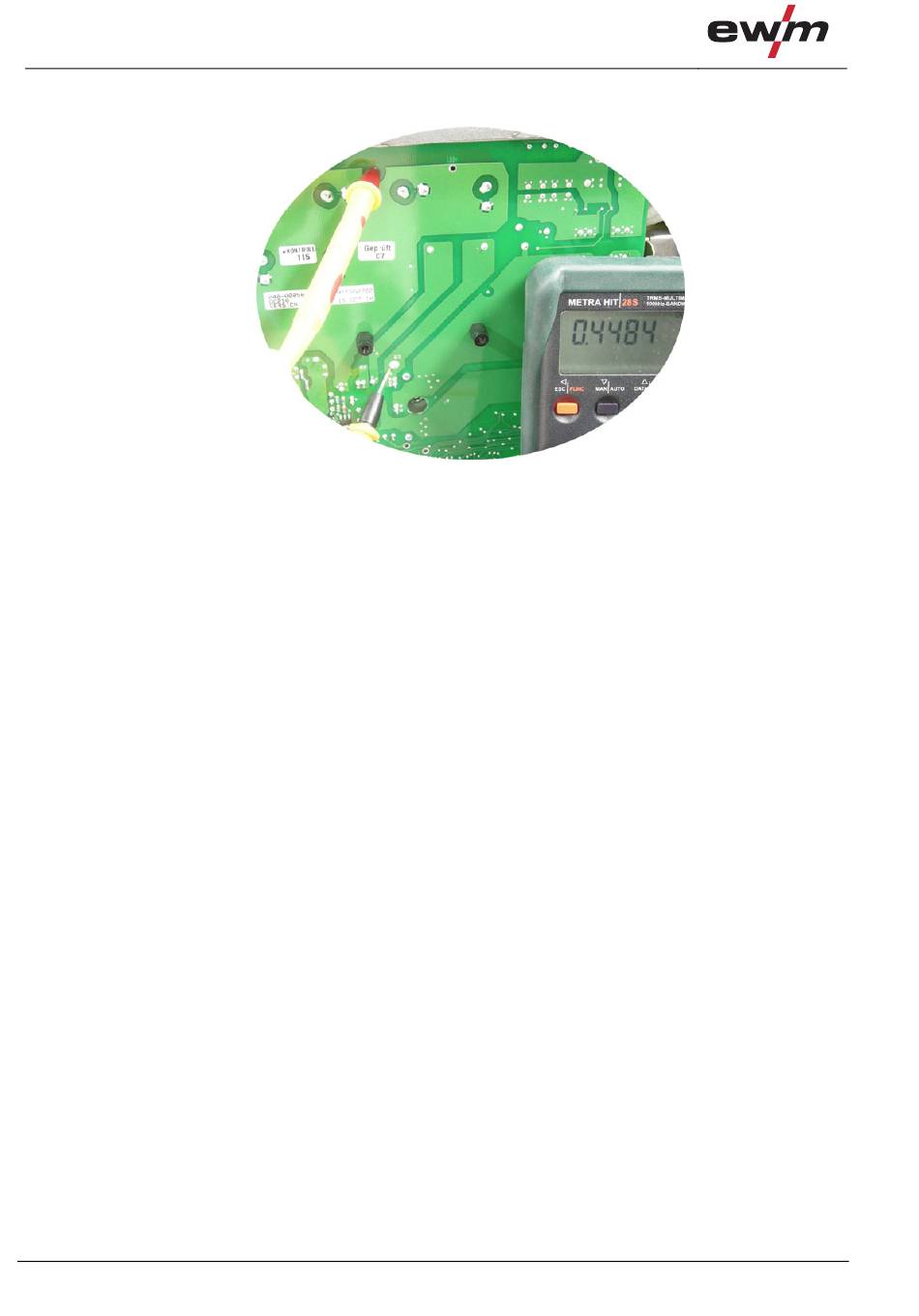

Prüfspitzen anlegen wie abgebildet
an Kontakten
Messergebnis
< 1 V
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
Siehe Kapitel – Messung – Gleichrichter Eingang
Platine austauschen
18
Abbildung 7-5
099-S00159-EW500
01.09.2011
