Komponentenprüfung - Platine
TRF5
7.6.4

Messung

7.6.4.1

15 VDC Ansteuerspannung IGBT

Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
• Messobjekt eingebaut und angeschlossen.
Lichtbogenzündung (HF-Zündung)
• Ausschalten
Schweißgerät
• Einschalten
Anwahl Schweißprozess
• E-Hand
• DC+
Messergebnis

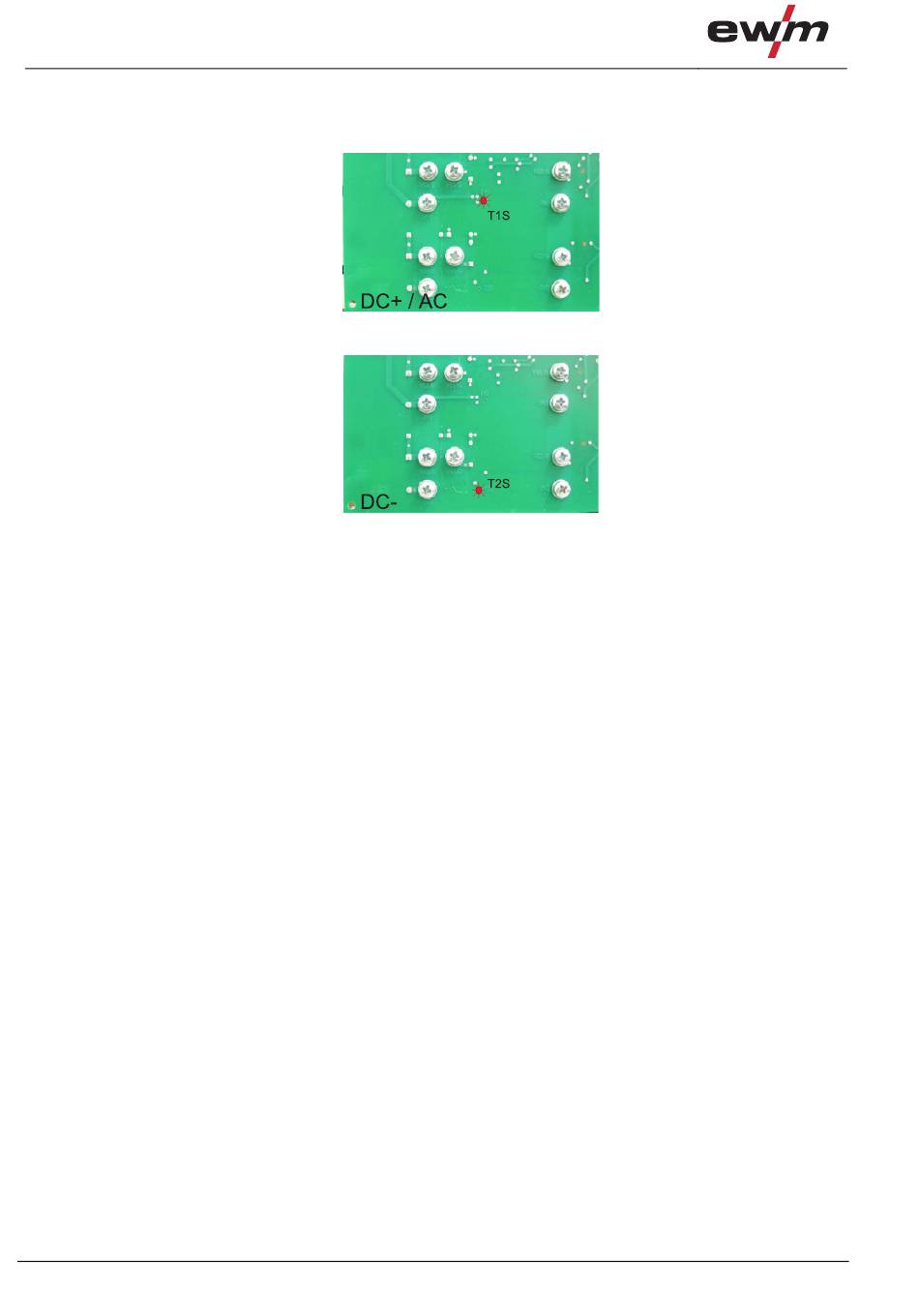

• siehe erste Abbildung
• LED leuchtet
Anwahl Schweißprozess
• E-Hand
• DC-
Messergebnis
• siehe zweite Abbildung
• LED leuchtet
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Leitungsverbindung Platine <> übergeordnete Steuerung prüfen
• Leitungsverbindung übergeordnete Steuerung <> Platine DC prüfen
• Prüfen von
• +15 V
• Platine austauschen
• Übergeordnete Steuerung austauschen
• Platine DC austauschen
54
Abbildung 7-39
