Komponentenprüfung - Platine
TRF5
7.6.3 Zusätzliche Informationen
7.6.3.1

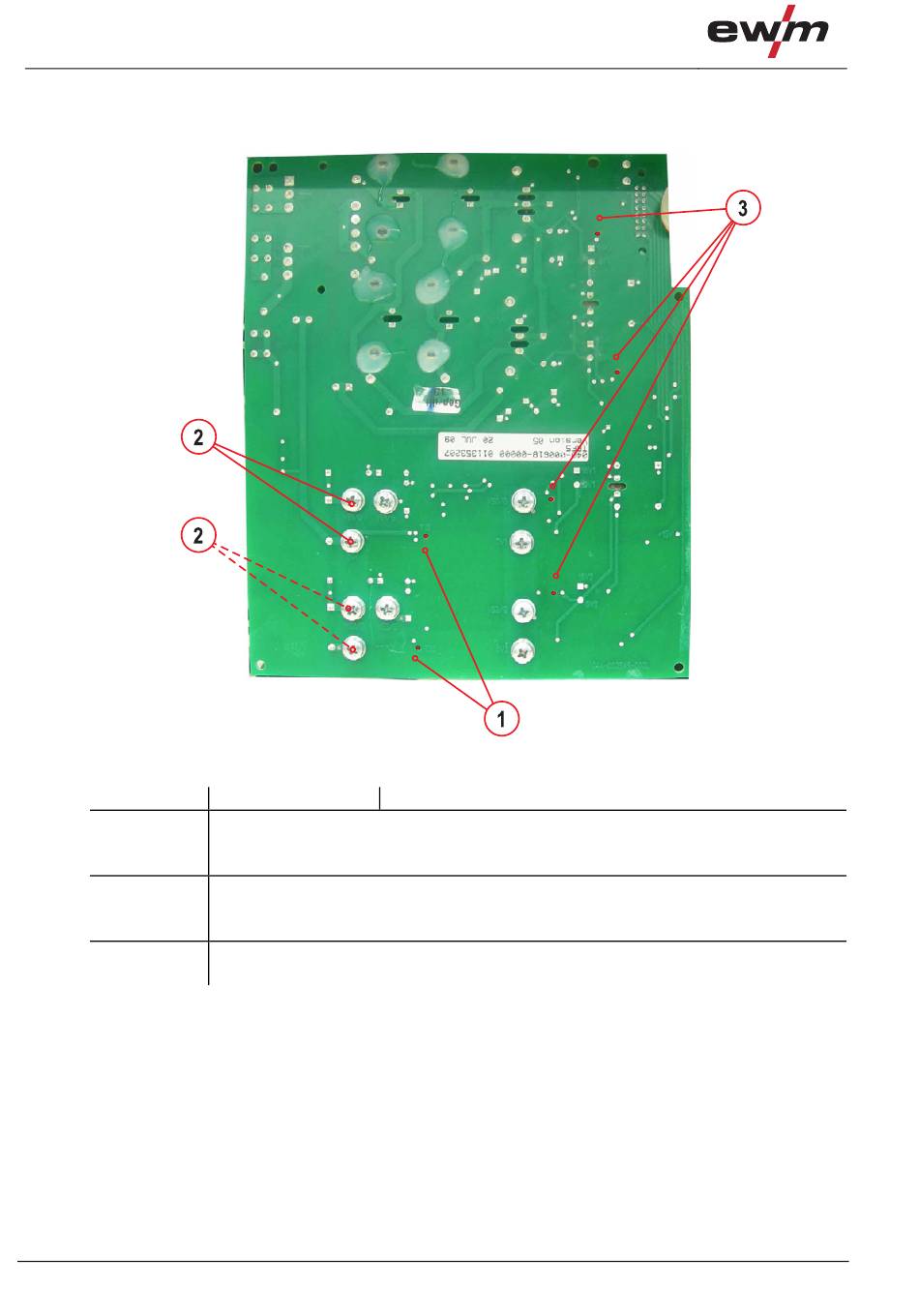

Platine

Position
1
2
3
52
Element Beschreibung
15 VDC Ansteuerspannung IGBT
LED on - TS1 bei DC+ oder AC Schweissen
LED on - TS2 bei DC- Schweissen
Drain <-> Source IGBT
LED on - IGBT leitet - ca: 0,5 VDC
LED off - IGBT gesperrt - Leerlaufspannung
18 VDC Versorgungsspannung
LED (18V1 - 18V4) ON - OK
Abbildung 7-37
