Messung; Netzeingang - EWM Tetrix 230 AC/DC Serviceanleitung

Komponentenprüfung - Platine
DC210
7.1.2

Messung

7.1.2.1

Netzeingang

Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
• Messobjekt eingebaut und angeschlossen.
Lichtbogenzündung (HF-Zündung)
• Ausschalten
Schweißgerät
• Einschalten
Messdurchführung
• mit Digitalmultimeter.
Einstellung Digitalmultimeter
• Wechselspannung

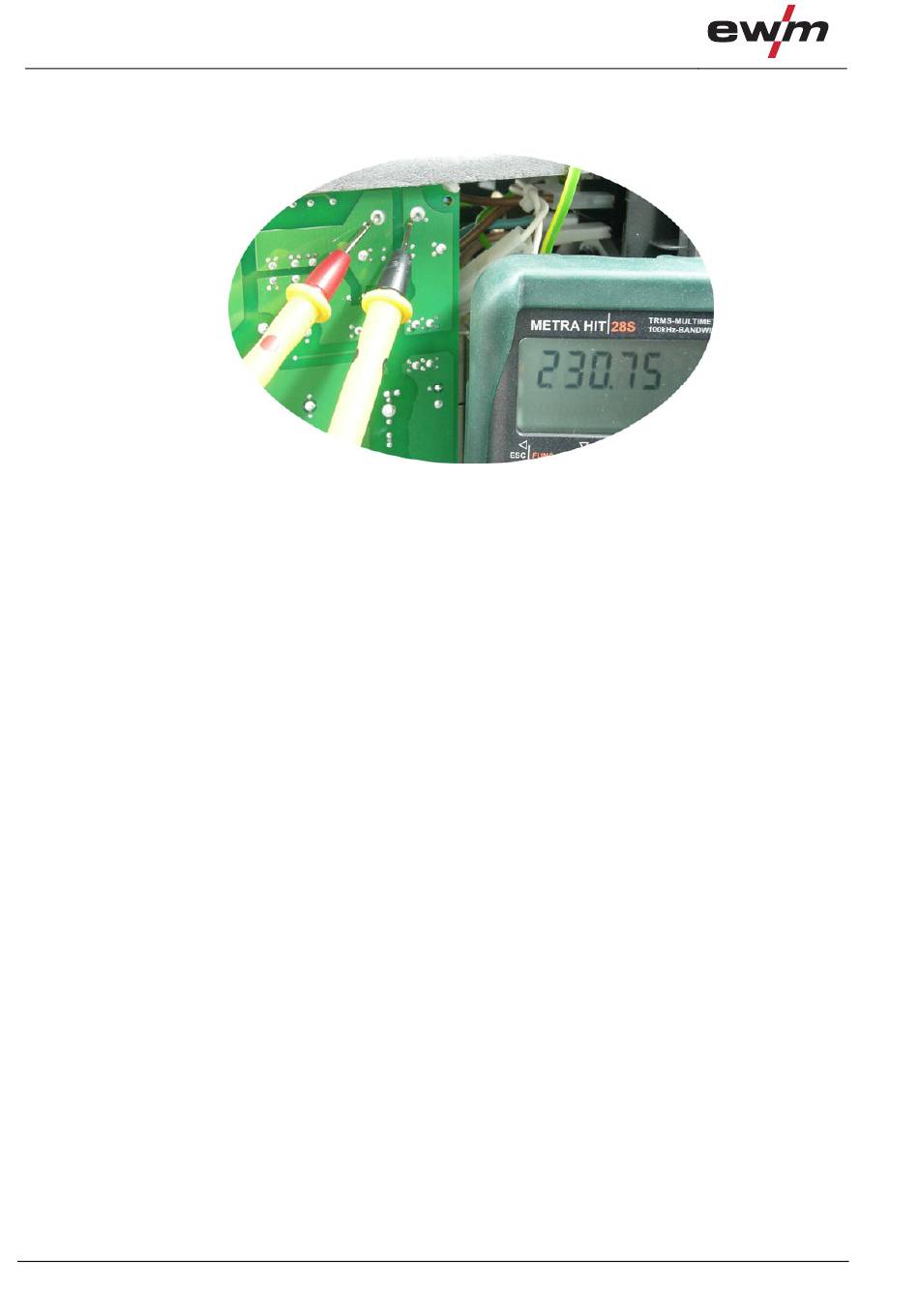

• Prüfspitzen anlegen wie abgebildet
• an Kontakten
Messergebnis
• Effektivwert
• 230 V
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Netzphasen, Netzspannung und Netzsicherung prüfen
• Gerätestecker, Gerätezuleitung und Hauptschalter prüfen
• Kurzschluss auf der Platine (Platine austauschen)
16
Abbildung 7-3
099-S00159-EW500
01.09.2011
