7.3.2

Messung

7.3.2.1 Sekundärdioden Offline
Messvorbereitung
Messhinweis
• Messpunktbezeichnung siehe Tabelle Messpunkte - Platine.
Position
• Messobjekt eingebaut und angeschlossen.
Schweißgerät
• Ausschalten
Messdurchführung
• mit Digitalmultimeter.
Einstellung Digitalmultimeter
• Diodentest
• Prüfspitzen anlegen wie abgebildet
• an Kontakten
Messergebnis
• < 0,25 V
Bei Messabweichung folgende Komponenten überprüfen (bzw. austauschen)
• Sekundärdioden erneuern
099-S00159-EW500
01.09.2011
Komponentenprüfung - Platine

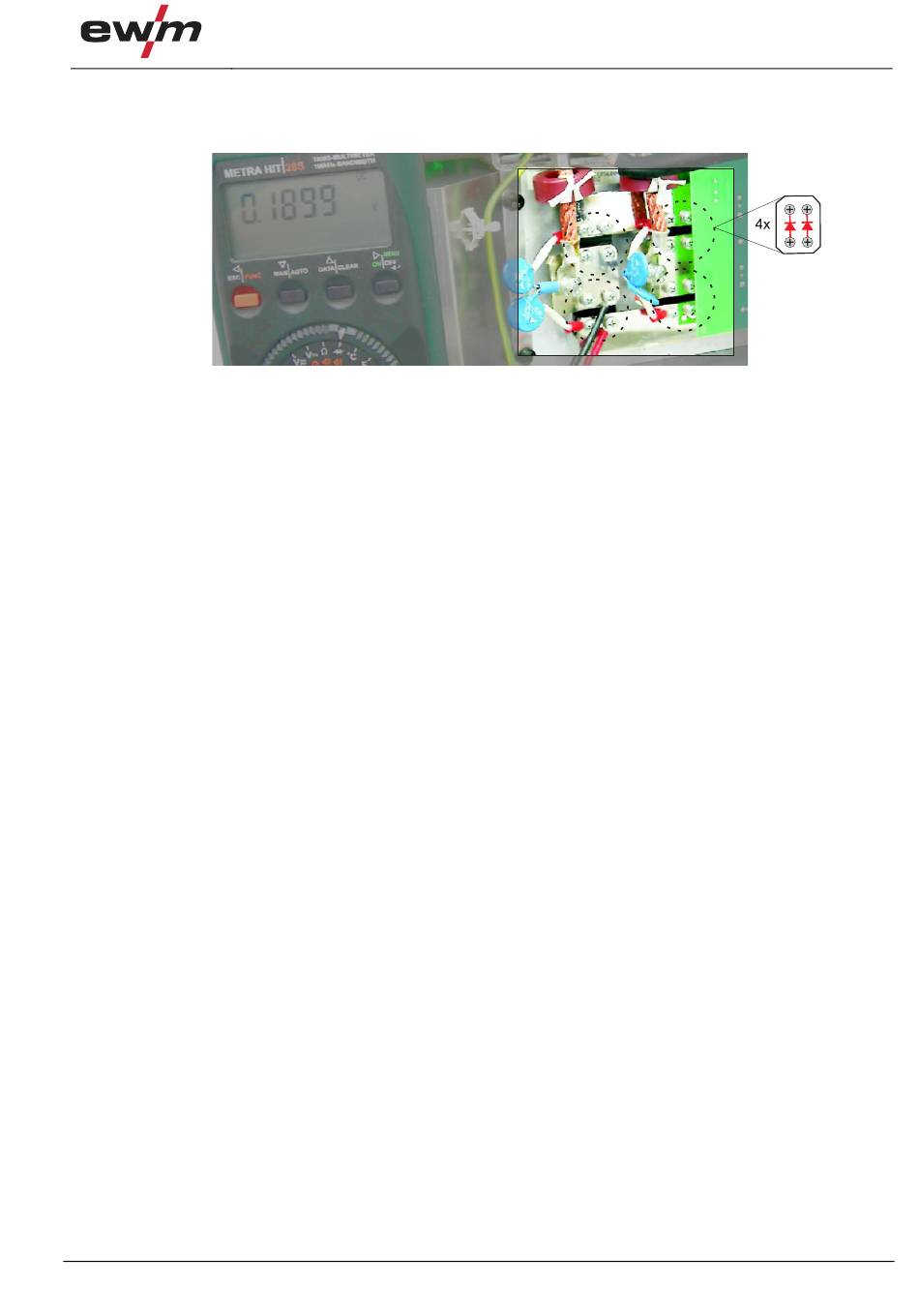

Abbildung 7-26
Sekundärdioden
