7.5.3 Zusätzliche Informationen
7.5.3.1

Position LED

LED
LED 1
LED 2
LED 3
LED 4
LED 5
LED 6
LED 8
LED 9
LED 10
LED 11
LED 12
LED 13
099-S00159-EW500
01.09.2011
Signalisiert
I > 0 (Strom Fließt)
Gasrelais
Lüfter
Wasserpumpen-Relais
Pumpenlüfter-Relais
Start/Stop-Signal
+ 7 V (Versorgung)
+ 3,3 V (Versorgung Prozessor)
+ 15 V (Versorgung)
- 15 V (Versorgung)
+ 24 V (Versorgung HF)
Blinkt bei eingeschaltetem Gerät
Komponentenprüfung - Platine
Softwareversion der Gerätesteuerung anzeigen

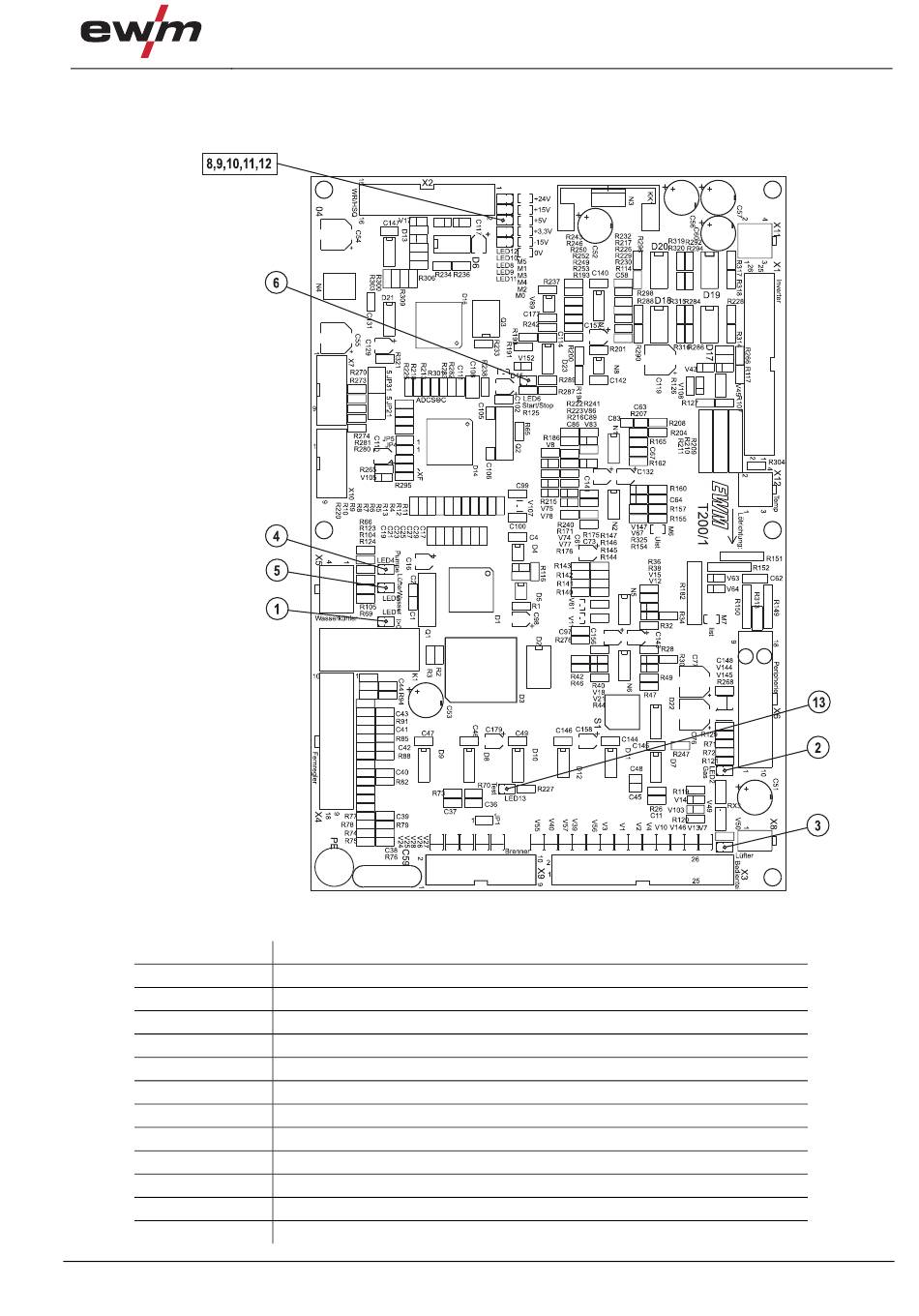

Abbildung 7-31
