Komponentenprüfung - Platine
DC210
7
Komponentenprüfung - Platine
7.1
DC210
7.1.1

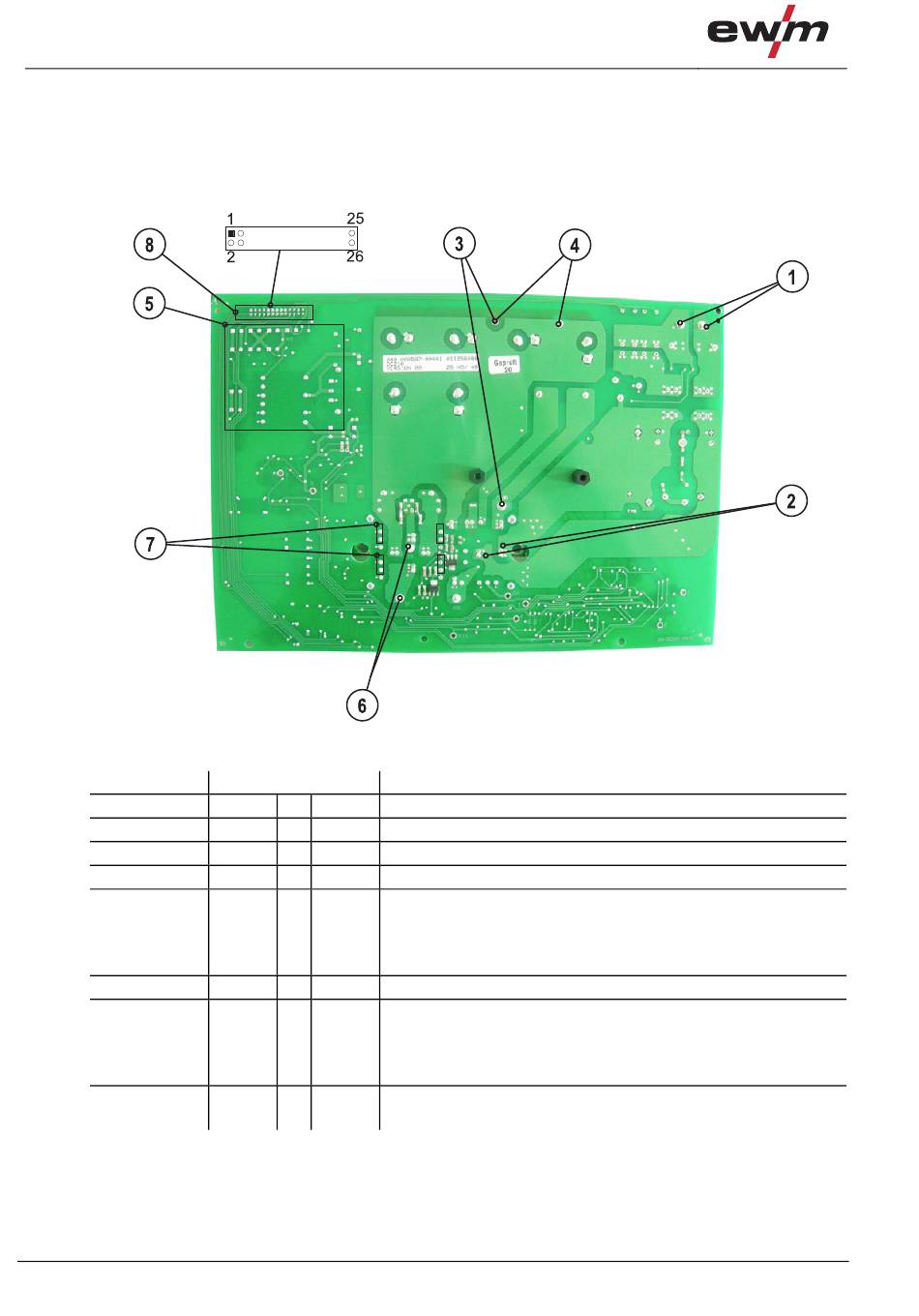

Messpunkte
7.1.1.1
Platine
Position
1
2
3
4
5
6
7
8
14
Messpunkt
Beschreibung
L1
< > N
Netzeingang
L1
< > N
Gleichrichter Eingang
DRI
< > -Ud
Gleichrichter Ausgang
ud-
< > ud+
Zwischenkreisspannung
+24V
< > 0V1
Sperrwandler
+15V
+7V
-15V
TP
< > TM
Transformator Eingang
G1B
< > S1
Triggersignal Primärschalter
G2B
S2
G3B
S3
G4B
S4
X2/1
< > X2/2
Triggersignal von der übergeordneten Steuerung
X2/3
X2/4
Abbildung 7-1
