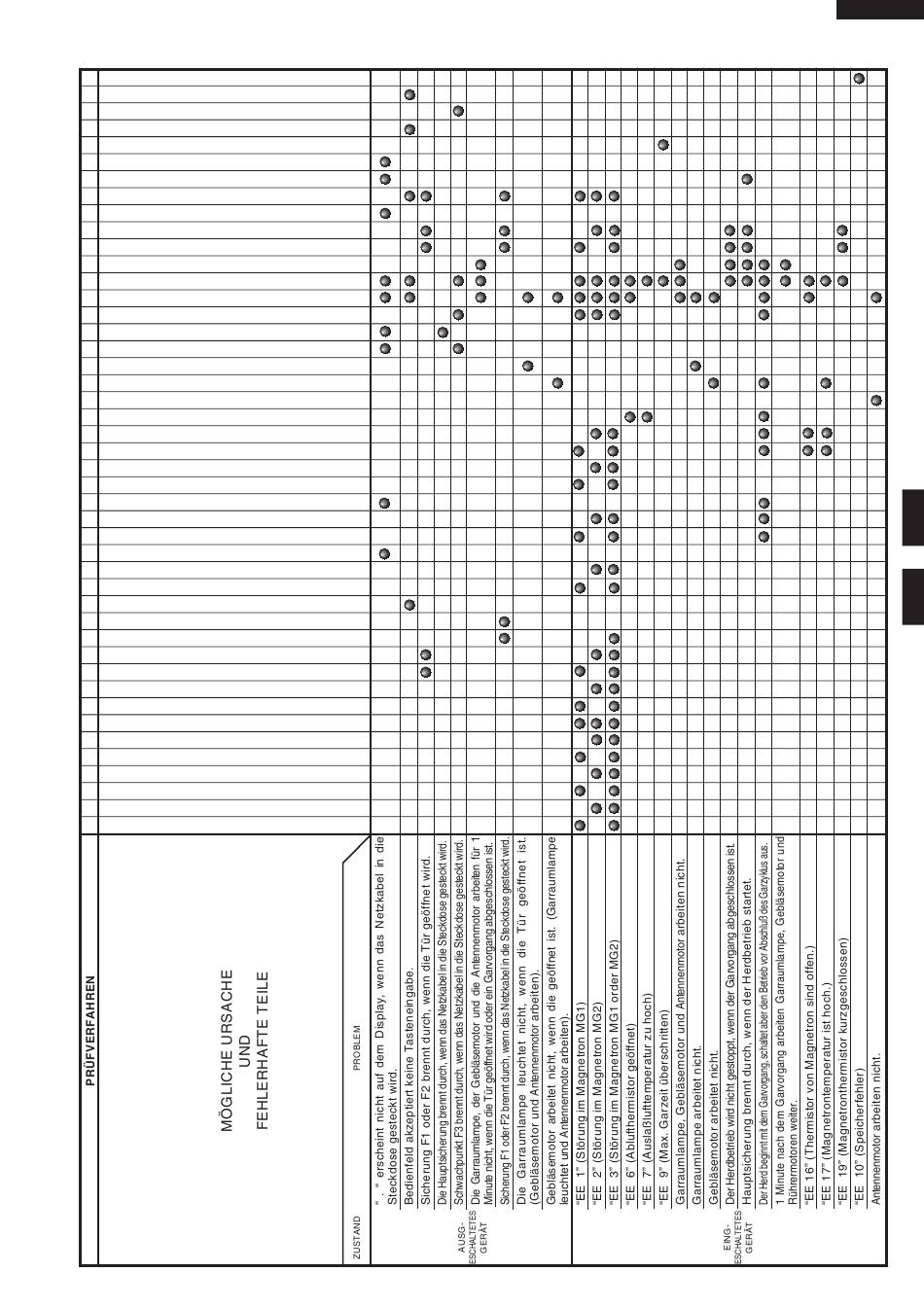

Sharp R-25AM Serviceanleitung Seite 11

EEP ROM I-2
N SCHALTEREINHEIT
SENSORTASTEN-TRANSFORMATOR T3
Aufgrund einer Programmblockierung
Max. Garzeitüberschritten
Kein Strom an der Steckdose
HAUPTSICHERUNG oder UNTERBRECHER
Falsch eingestellte Schalter
P RELAIS 2.5A
O RELAIS RY-4
O RELAIS RY-3
O RELAIS RY-1
M SENSORTASTEN-BEDIENFELD
Offener Kabelbaum
Kurzgeschlossener Kabelbaum
NETZKABEL
K ENTSTÖRFILTER
GARRAUMLAMPE ODER FASSUNG
J GEBLÄSEMOTOR BM
J ANTENNENMOTOR SM
I ABLUFTTHERMISTOR TH3
I MAGNETRONTHERMISTOR (UNTEN) TH2
I MAGNETRONTHERMISTOR (OBEN) TH1
L HOCHSPANNUNGSSICHERUNG F5
L HOCHSPANNUNGSSICHERUNG F4
H ABLUFTTEMPERATURSICHERUNG TF3
H MAGNETRON-TEMPERATURSICHERUNG TF2
H MAGNETRON-TEMPERATURSICHERUNG TF1
F SCHWACHPUNKT F3
G SICHERUNG F10A F2
G SICHERUNG F10A F1
E STOPPSCHALTER SW5
E SICHERHEITSSCHALTER SW4
E SICHERHEITSSCHALTER SW3
E TÜRIEGELSCHALTER SW2
D TÜRIEGELSCHALTER SW1
D HS-KONDENSATOR C2
D HS-KONDENSATOR C1
HS-KABELBAUM
C HS-GLEICHRICHTEREINHEIT FÜR MG2
C HS-GLEICHRICHTEREINHEIT FÜR MG1
B HS-TRANSFORMATOR T1 (HINTEN)
B HS-TRANSFORMATOR T1 (VORNE)
A MAGNETRON MG2 (UNTEN)
A MAGNETRON MG1 (OBEN)
