Sharp R-25AM Serviceanleitung Seite 26

R-25AM
1. DIE 3D-PUNKTE PRÜFEN.
2. Entfernen Sie auch das hintere Gehäuse.
3. Trennen Sie die Anschlussleitungen vom Gebläsemotor und
Entstörfilter.
4. Entfernen Sie die eine (1) Schraube, die den Winkel des
Gebläsemotors am Garraum befestigt.
5. Entfernen Sie die eine (1) Schraube, die den Winkel des
RÜHRERMOTOREN (OBEN UND UNTEN) AUSBAUEN
OBEREN MOTOR
1. DIE 3D-PUNKTE PRÜFEN.
2. Trennen Sie die Kabel vom Rührermotor (oben).
3. Entfernen Sie die eine (1) Schraube zwischen Rührermotor
(oben) und Garraum.
4. Drehen Sie den Rührermotor (oben) und heben Sie ihn
heraus.
5. Damit ist der Rührermotor (oben) ausgebaut.
UNTERER MOTOR
1. Trennen Sie das Netzkabel vom Gerät.
2. Entfernen Sie die Rührermotorabdeckung, indem das Mate-
rial an den vier Ecken abgeschnitten wird.
3. Wo die Ecken geschnitten wurden, den Eckenbereich flach
POSITIVE LOCK
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Hebel des Positive Lock
3. Ziehen Sie den Positive Lock
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK
STECKVERBINDERS AN DIE KLEMMEN IST
DARAUF ZU ACHTEN, DASS DER HEBEL DES
POSITIVE LOCK
IHNEN (KUNDENDIENSTTECH-NIKER) WEIST.
GARRAUMLAMPE UND LAMPENFASSUNG AUSBAUEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Entfernen Sie die Garraumlampe.
3. Ziehen Sie die Drähte von der Garraumlampenfassung ab,
indem Sie das Anschlußloch der Garraumlampenfassung
mit einem kleinen Flachkopf-Schraubendreher drücken.
4. Heben Sie die Garraumlampenfassung an .
5. Damit ist die Garraumlampe ausgebaut.
1. Öffnen Sie die Abdeckungen der Klemmenisolierung mit
einem Flachschraubendreher.
2. Entfernen Sie die Steckbuchse von der Klemmenisolierung.
3. Damit ist die Klemmenisolierung ausgebaut.
Klemmenisolierung
GEBLÄSEMOTOR AUSBAUEN
®
-STECKVERBINDER (OHNE VERKLEIDUNG) AUSBAUEN
®
-Steckverbinders drücken.
® -Steckverbinder heraus.
®
® -STECKVERBIN-DERS ZU
KLEMMENISOLIERUNG AUSBAUEN
Flachkopfschraubendreher
Gebläsemotors an der Chassisstütze befestigt.
6. Entfernen Sie die eine (1) Schraube zwischen dem Luftkanal
und dem Gebläsemotor.
7. Entfernen Sie die vier (4) Schrauben, die den Winkel des
Gebläsemotors am Gebläsemotor befestigen.
8. Damit ist dem Gebläsemotor ausgebaut.
biegen. Nach Entfernung der Rührermotorabdeckung dürfen
keine scharfen Kanten vorhanden sein.
4. Trennen Sie die Kabel vom Rührermotor (unten).
5. Entfernen Sie die eine (1) Schraube zwischen Rührermotor
(unten) und dem Garraum.
6. Damit ist der Rührermotor (unten) ausgebaut.
7. Nach dem Austausch die Rührermotorabdeckung mit der
einen (1) Schraube wieder befestigen. (Diese Schraube
w u r d e v o r h e r a n d e r G r u n d p l a t t e n e b e n d e r
Rührermotorabdeckung befestigt.)
Positive Lock®
Steckverbinder
-
Hebel

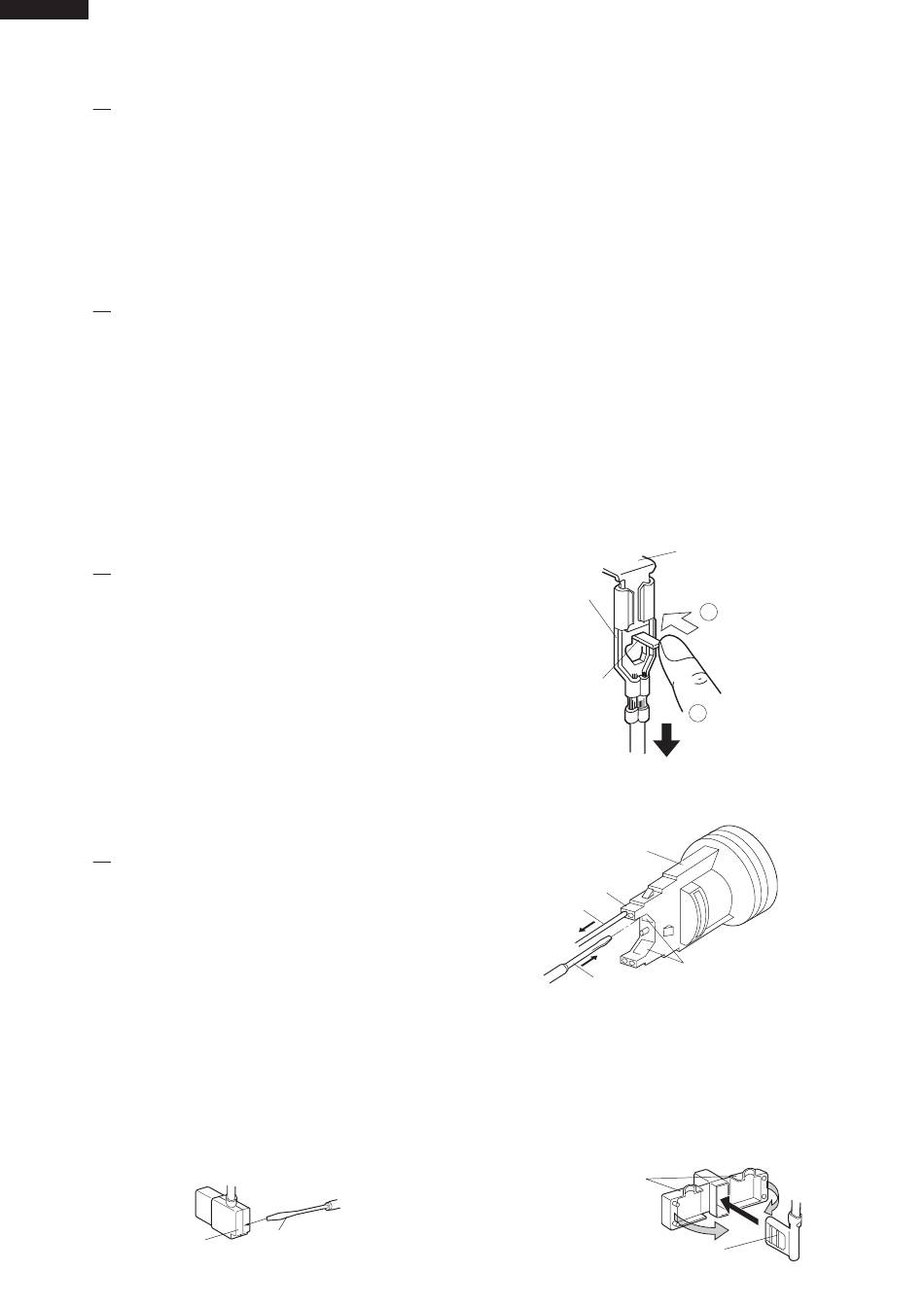

Abbildung C-2 Positive Lock
Garraumlampenfassung
Klemme
Drahtl
Kleiner
Flachkopfschraubendreher
Abbildung C-3. Garraumlampenfassung
Anbringen
1. Passen Sie die Steckbuchse in die Klemmenisolierung ein.
2. Schließen Sie die Abdeckungen der Klemmenisolierung, wie
unten gezeigt.
ABDECKUNGEN
24
Klemme
1
Drücken
2
Nach unten ziehen
®
-Steckverbinder
Klemmenloch
STECKBUCHSE
