R-25AM
HERD
1. Bedienfeld
2. Loch für Trsicherheitsriegel
3. Keramikboden
4. Spritzabdeckung
5. Ofenbeleuchtung
6. Lufteinlaßfilter
7. Lufteinlaßöffnungen
8. Garraum
9. Türdichtungen und Dichtungso-
berflchen
10. Türscharniere
11. Herdtür mit Fenster
12. Trsicherheitsriegel
13. Türgriff
14. Außengeähuse
15. Abnehmbare Abdeckungüber
Ofenleuchte
16. Ventilationsöffnungen
17. Netzkabel
18. Befestigungsplatte
19. Schraube für Befestigungsplatte
ANZEIGE UND SYMBOLE
V e r g e w i s s e r n S i e s i c h n a c h d e m
Einschalten anhand der Symbole, dass das
Gerät wie vorgesehen arbeitet.
1 Garbetrieb-Anzeige
Zeigt an, dass gegart wird.
2. Digitaldisplay
3. Display der MikrowellenLeistungsstufe
BETRIEBSTASTEN
4. HIGH 100%
5. MEDIUM 50%
6. MED LOW 20%
7. AUFTAUEN 10%
8. ELEKTRONISCHE ZEITSCHALTUHR
Drehen Sie den Wähler, um die Garzeit
anzugeben.
9. START-Taste
Wenn diese kommerzielle Mikrowelle neben anderen kommerziellen elektronischen Geräten installiert wird, schließen Sie ein Kabel
an jeden äquivalenten Potentialanschluß an - mit Gleichspannungsmarkierung dazwischen - (passen Sie ein Kabel zwischen einer
Unterlegscheibe
und einem Erdungswinkel ein, und schrauben sie die Teile zusammen), wie in Abb. A-1 gezeigt. Damit wird sichergestellt, daß die
Geräte mit der gleichen Spannung betrieben werden.
Wenn kein Kabel zwischen ihnen angeschlossen wird, erhält man durch Anfassen der Geräte einen elektrischen Schlag.
KOMMERZIELLER MIKROWELLENHERD

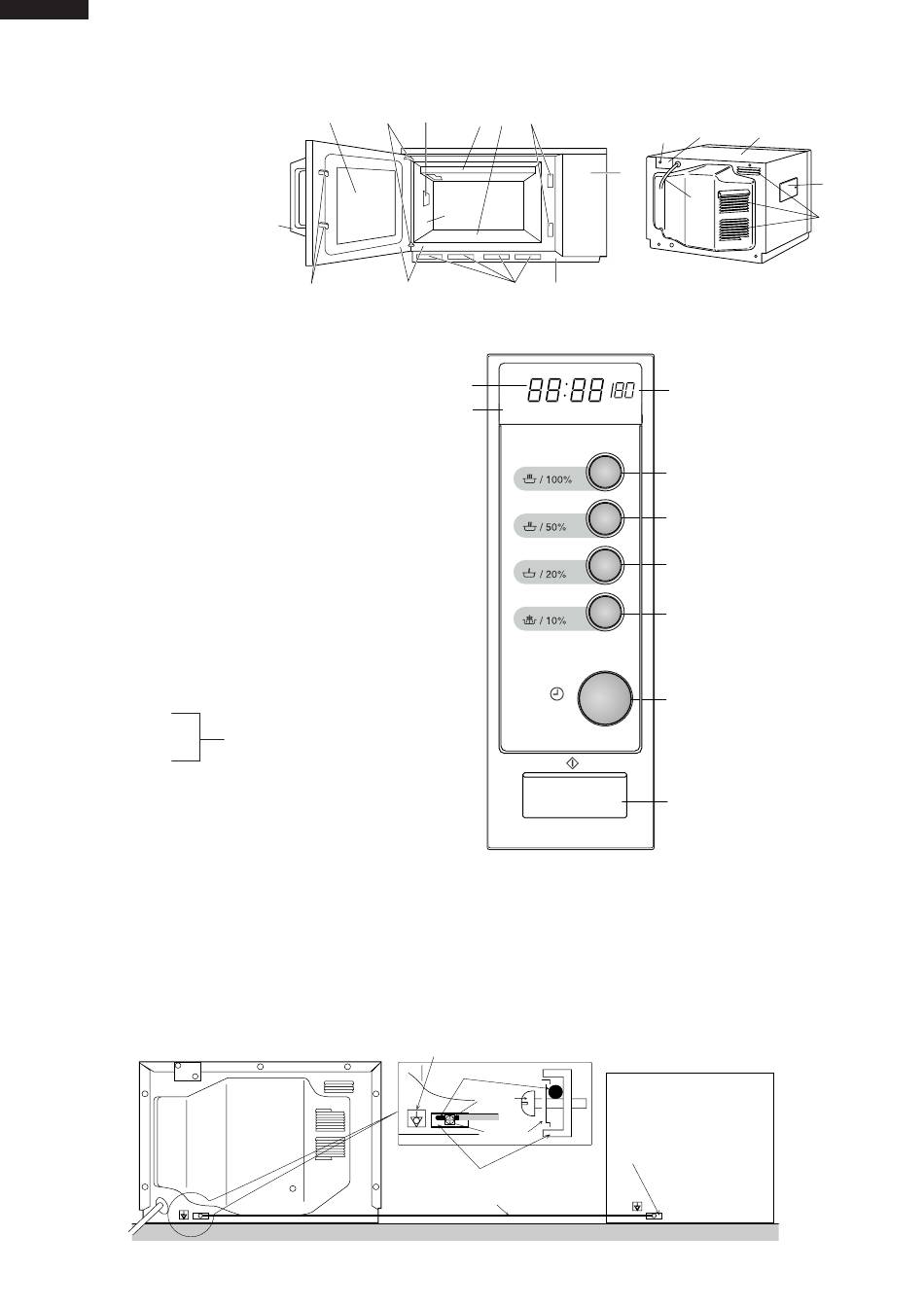

GERÄTEBERSICHT
11
10
13
12 9
MIKROWELLEN
LEISTUNGSSTUFE
Tasten
INFORMATION ZUR INSTALLATION
Figure A-1
5
3 2
4
8
7 6
ELEKTRONISCHES BEDIENFELD
2
1
ON
Gleichspannungsmarkierung
Kabel
Schraube
Unterleg-
scheibe
Erdungswinkel
(Gleichspannungsklemme)
Kabel
4
19 14
18
1
17
POWER
3
%
4
5
6
7
8
9
ANDERE KOMERZIELLEN
ELEKTROGER\TE
Gleichspannungsklemme
15
16
