3. Die Tür wird so positioniert, daß die Vorderseite gegen die
Garraum-Frontplatte gedrückt wird.
4. Das Gehäuse wieder anbringen und das Gerät im Türbereich
mit einem vorschriftsmäßigen Mikrowellen-Meßgerät auf
Mikrowellen-Leckstrahlung überprüfen. (s. Abschnitt
Messung der Mikrowellenstrahlung)
Hinweis: Die Tür eines Mikrowellenherds dient als elektronische
Dichtung, und soll ein Mikrowellenenergie- Leck aus
dem Garraum während des Garens verhindern. Diese
Funktion erfordert nicht, daß die Tür luftdicht versiegelt,
feuchtigkeitsresistent oder lichtundurchlässig ist.
Deshalb ist das gelegentliche Auftreten von
Feuchtigkeit, Licht um die Garraumtür nicht unnormal
und bedeutet kein Mikrowellenenergie- Leck. In solch
einem Fall ist Ihr Gerät nicht mit einer Ventilationsöffnung
ausgestattet, die den Dampf aus dem Garraum fördert.
1. Ein Spachtelmesser (Dicke ca. 0,5 mm) in die Lücke zwischen
dem Drosselgehäuse und der Türverkleidung einfügen. Siehe
Abb. C-7.
HINWEIS: D a d i e D r o s s e l a b d e c k u n g u n d d i e
Türverkleidung an 16 Stellen miteinander
verbunden ist, kein Teil mit Gewalt handhaben.
2. Entfernen Sie die Drosselabdeckung sehr vorsichtig. (Wenn
die Drosselabdeckung beschädigt ist, tauschen Sie diese
gegen eine neue aus.)
SPACHTELMESSER
CHOKE COVER
2
TÜRÖFFNUNGS-
HEBEL
1
UMBIEGEN
RIEGEL-KÖPFE

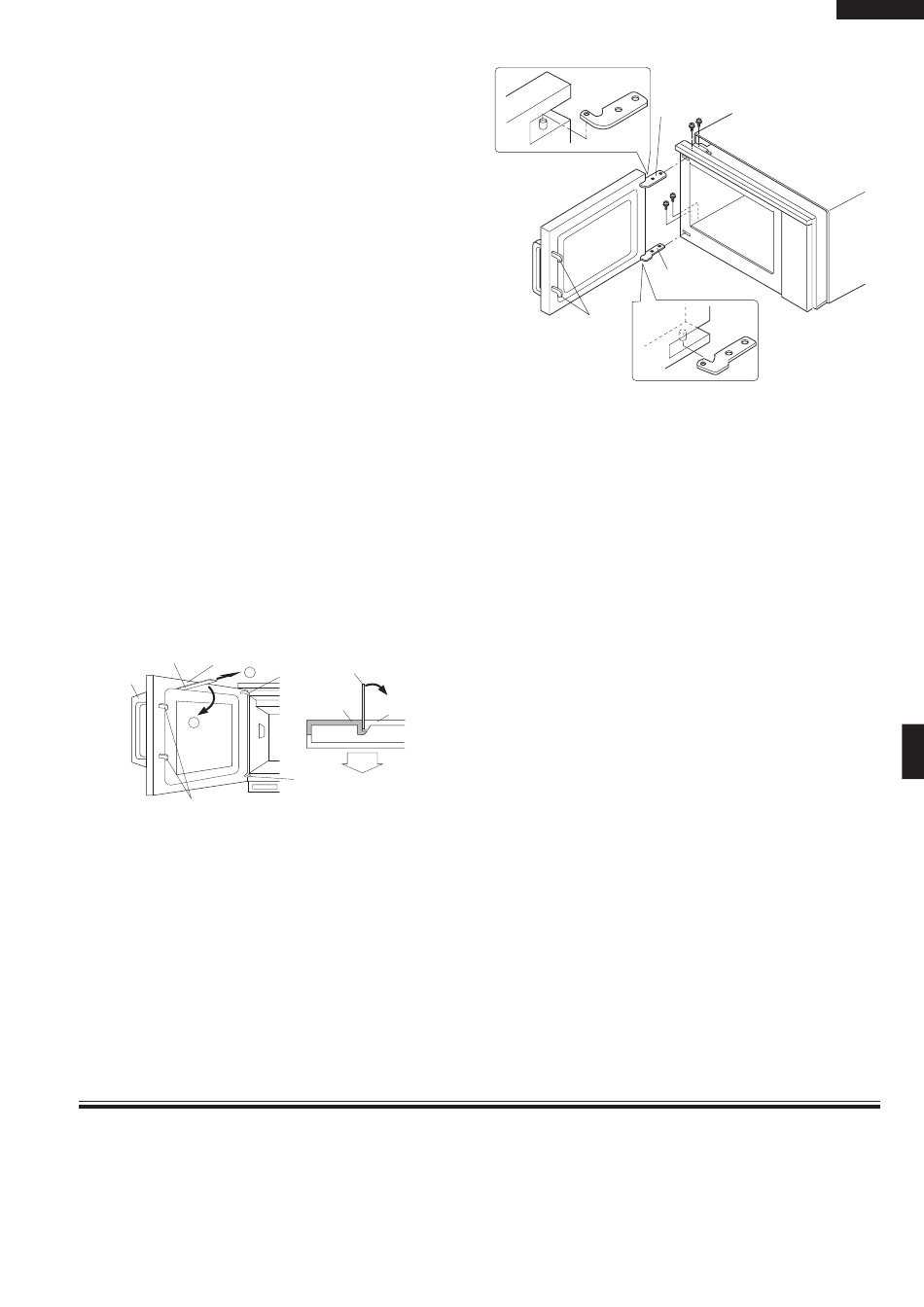

Abbildung C-7. Drosselabdeckung ausbauen
TÜRBAUTEIL AUSBAUEN
OBERES UND UNTERES HERDSCHARNIER AUSBAUEN
1. Entfernen Sie die Tür vom Garraum, siehe "TÜR
AUSTAUSCHEN UND EINSTELLEN".
2. Die Drosselklappe entsprechend Kapitel "DROSSELABDECKUNG
AUSBAUEN", entfernen.
3. Lösen Sie die Herdscharniere von der Türverkleidung.
4. Damit sind die Türscharniere ausgebaut.TÜRGRIFF
AUSBAUEN
1. Entfernen Sie die Tür vom Garraum, siehe "TÜR AUSTAUSCHEN
WICHTIG: Wenn das Magnetron MG1 und/oder MG2 ausgetauscht wird, müssen gleichzeitig die Relais (RY3 und RY4) der
Steuereinheit ausgetauscht werden. Da die Lebensdauer des Magnetrons beendet ist, ist die Lebensdauer der
Relais u. U. auch beendet.
TÜR AUSBAUEN
SPACHTELMESSER
OBERES
HERDSCHARNIER
DROSSEL
UMBIEGEN
ABDECKUNG
TÜRVERKLEIDUNG
FRONT
UNTERES
HERDSCHARNIER
SERVICEINFORMATION
RIEGELKÖPFE
Abbildung C-6. Türausbau
UND EINSTELLEN".
2. Die Tür auf ein weiches Tuch legen, die Riegel zeigen nach
oben.
3. Entfernen Sie die Drosselabdeckung von der Türverkleidung,
siehe "DROSSELABDECKUNG AUSBAUEN".
4. Entfernen Sie die zwei (2) Schrauben zwischen dem Türgriff
und der Tür.
5. Entfernen Sie den Türgriff von der Türverkleidung.
6. Hiermit ist der Türgriff ausgebaut.
OBEREN UND UNTEREN RIEGELKOPF AUSBAUEN
7. Entfernen Sie den Freigabehebel von der Tür.
8. Lösen Sie die drei (3) Schrauben, zwischen der
Verbindungsplatte und der Türverkleidung.
9. Lösen Sie die Riegelfeder von der Haltezunge des Kniehebels
und der Verbindungsplatte.
10. Lösen Sie die Riegelköpfe vom Kniehebel und
Verbindungsplatte.
11. Damit sind die Riegelköpfe ausgebaut.
TÜRRAHMEN AUSBAUEN
1. Entfernen Sie die Tür vom Garraum, siehe "TÜR
AUSTAUSCHEN UND EINSTELLEN".
2. Entfernen Sie die Drosselabdeckung von der Türverkleidung,
siehe "DROSSELABDECKUNG AUSBAUEN".
3. Entfernen Sie den Türgriff von der Türverkleidung, siehe
"TÜRGRIFF AUSBAUEN".
4. Biegen Sie vier (4) Nägel des Türrahmen auf.
5. Entfernen Sie den Türrahmen von der Türverkleidung.
6. Damit ist der Türrahmen ausgebaut.
TÜRGLAS AUSBAUEN
7. Entfernen Sie die vier (4) Schrauben zwischen den den zwei
(2) äußeren Fensterfixierplatten und der Türverkleidung.
8. Damit ist das Türglas ausgebaut.
27
OBERES
HERDSCHARNIER
AUSSENGEHÄUSE
UNTERES
HERDSCHARNIER
R-25AM
