BEDIENFELDAUSBAUEN
Das komplette Bedienfeld sollte für den Ausbau der Bauteile
entfernt werden. Das Bedienfeld folgendermaßen entfernen.
1. Trennen Sie das Gerät von der Stromversorgung.
2. Warten Sie 60 Sekunden, bis der Hochspannungs-
kondensator entladen ist.
3. Entfernen Sie die Lufteinlaßfilter-Baugruppe von der
Grundplatte.
4. Entfernen Sie die zwei (2) Schrauben zwischen Bedienfeld
und Grundplatte.
5. Das Bedienfeld nach unten ziehen und dann nach vorne
abziehen.
6. Trennen Sie die Anschlüsse und Anschlussleitungen von der
Steuereinheit.
7. Damit ist das Bedienfeld ausgebaut.

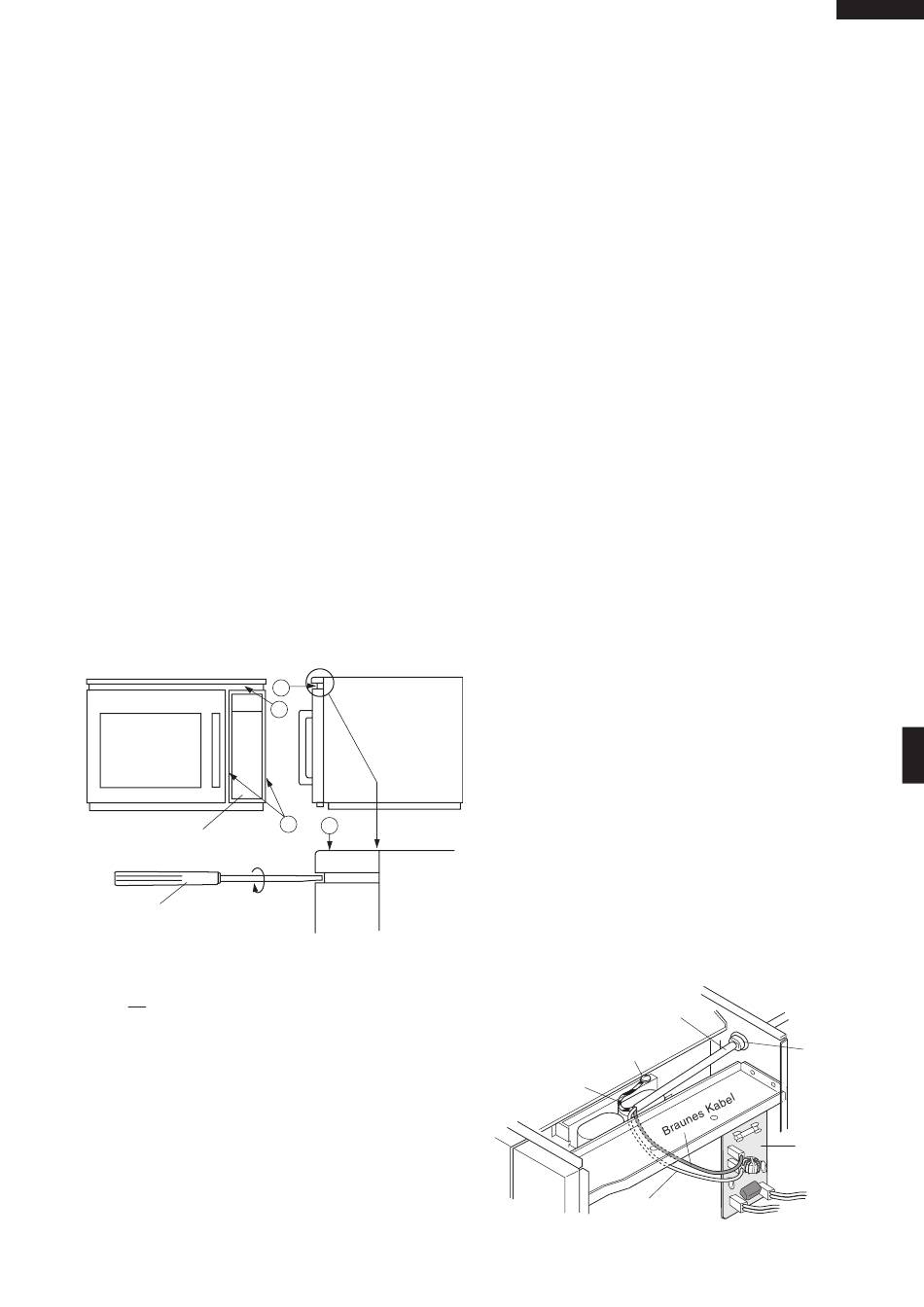

VORSICHT BEIM AUSBAU DES SENSORTASTEN-
BEDIENFELDES
1) Halten Sie das untere Ende (Position A, Abb. 1) des
Sensortasten-Bedienfeldes fest, während es zu Ihnen
gezogen wird.
2) Wenn es schwierig ist, das Sensortasten-Bedienfeld
abzunehmen:
(1) Passen Sie einen Flachschraubendreher in die Lücke B
ein. (Abb. 1)
(2) Drehen Sie den Schraubendreher im Uhrzeigersinn,
während die Position C des Sensortasten-Bedienfeldes
festgehalten wird. (Abb. 2)
UM EINE BESCHÄDIGUNG AM SENSORTASTEN
BEDIENFELD ZU VERMEIDEN, BEKLEBEN SIE DIE
SCHRAUBENDREHERSPITZE MIT KLEBEBAND.
Abb. 1
SENSORTASTEN-BEDIENFELD
SCHRAUBENDREHER
1. DIE 3D-PUNKTE PRÜFEN.
2. Entfernen Sie die Kabelbuchse vom hinteren Gehäuse.
3. Trennen Sie den braunen und blauen Draht des Netzkabels
vom Entstörfilter ab.
4. Entfernen Sie die einzige (1) Schraube zwischen dem
Erdungsdraht und dem Netzkabel.
5. Entfernen Sie das Netzkabel.
Wiedereinbau
1. Passen Sie das Netzkabel in die Kabelsteckbuchse ein.
2. Schließen Sie den braunen und den blauen Draht des
Netzkabels ordentlich an den Anschlüssen des Entstörfilters
an, siehe bildlichen Schaltplan.
3. Installieren Sie den grün/gelben Draht des Netzkabels mit
der einen (1) Schraube.
4. Installieren Sie die Steckbuchse wieder an das hintere
Gehäuse.

BEDIENFELD UND STEUEREINHEIT AUSBAUEN

Abb. 2
B
B
A
C

NETZKABEL AUSTAUSCHEN

Bauen Sie die einzelne Bauteile wie folgt aus:
STEUEREINHEIT UND BEDIENFELDRAHMEN
(SCHALTERENEINHEIT)
8. Entfernen Sie die drei (3) Schrauben zwischen dem
Bedienfeldmontagewinkel und dem Bedienfeldrahmen.
9 . H e b e n S i e d e n B e d i e n f e l d m o n t a g e w i n k e l v o m
Bedienfeldrahmen ab.
10. Trennen Sie die Steckverbinder (G) und (E) von der
Steuereinheit.
11. Entfernen Sie die sechs (6) Schrauben zwischen der
Steuereinheit und der Bedienfeldrahmen-Baugruppe.
12. Damit ist die Steuereinheit und der Bedienfeldrahmen (mit
Schaltereinheit) ausgebaut.
VORSICHT:
Bei der Installierung der Bedienfeldeinheit an das Haupt-
gehäuse:
1. Stellen Sie sicher, daß die verdrahtungsrelevanten
Bauteile stets mit größter Achtsamkeit installiert werden.
2. Wenn Kabel in das Gehäuse geführt werden, gehen Sie
sicher, daß sie nicht eingeklemmt werden. Wenn die
Bedienfeld-Baugruppe mit den Schrauben an der
Grundplatte befestigt wird, sicherstellen, daß die
Bedienfeldeinheit nach oben geschoben und sie mit den
Schrauben sicher befestigt wird.
3. Kabel dürfen nicht in die Nähe des Varistors gelangen,
da er explodieren kann und somit die Kabel in der Nähe
des Varistors beschädigt werden.
SCHALTEREINHEIT
13. Entfernen Sie die drei (3) Schrauben zwischen der
Schaltereinheit (Haupt) und dem Bedienfeldrahmen.
14. Entfernen Sie die zwei (2) Schrauben zwischen der
Schaltereinheit (Neben) und dem Bedienfeldrahmen.
15. Damit ist die Schaltereinheit ausgebaut.
DREH-ENCODEREINHEIT
13. Entfernen Sie die zwei (2) Schrauben zwischen dem
Drehencodereinheit und dem Bedienfeldrahmen.
14. Entfernen Sie den Knopf von der Drehencoderwelle.
15. Entfernen Sie die eine (1) Spezialmutter, die den Dreh-
Encoder an der Befestigungsplatte des Dreh-Encoders
befestigt.
16. Damit ist der Drehencoder ausgebaut.
Netzkabel
Schraube
Grün/gelber
Draht
Blaues Kabel
Abbildung C-4 (a) Netzkabel austauschen
25
R-25AM
Kabelbuchse
Entstörfilter
L
N
