Primärwicklungen der Hochspannungstransformatoren T1+T2
sind so angeschlossen, daß jedes Magnetron entsprechend der
Frequenz der Stromversorgung oszilliert werden kann. Beziehen
Sie sich auf die Abbildungen B-1 und B-2.
T2: HOCHSPANNUNGS
TRANSFORMATOR
(HINTEN)
HS-SICHERUNG
HS-GLEICHRICHTER
MG2: MAGNETRON (UNTEN)

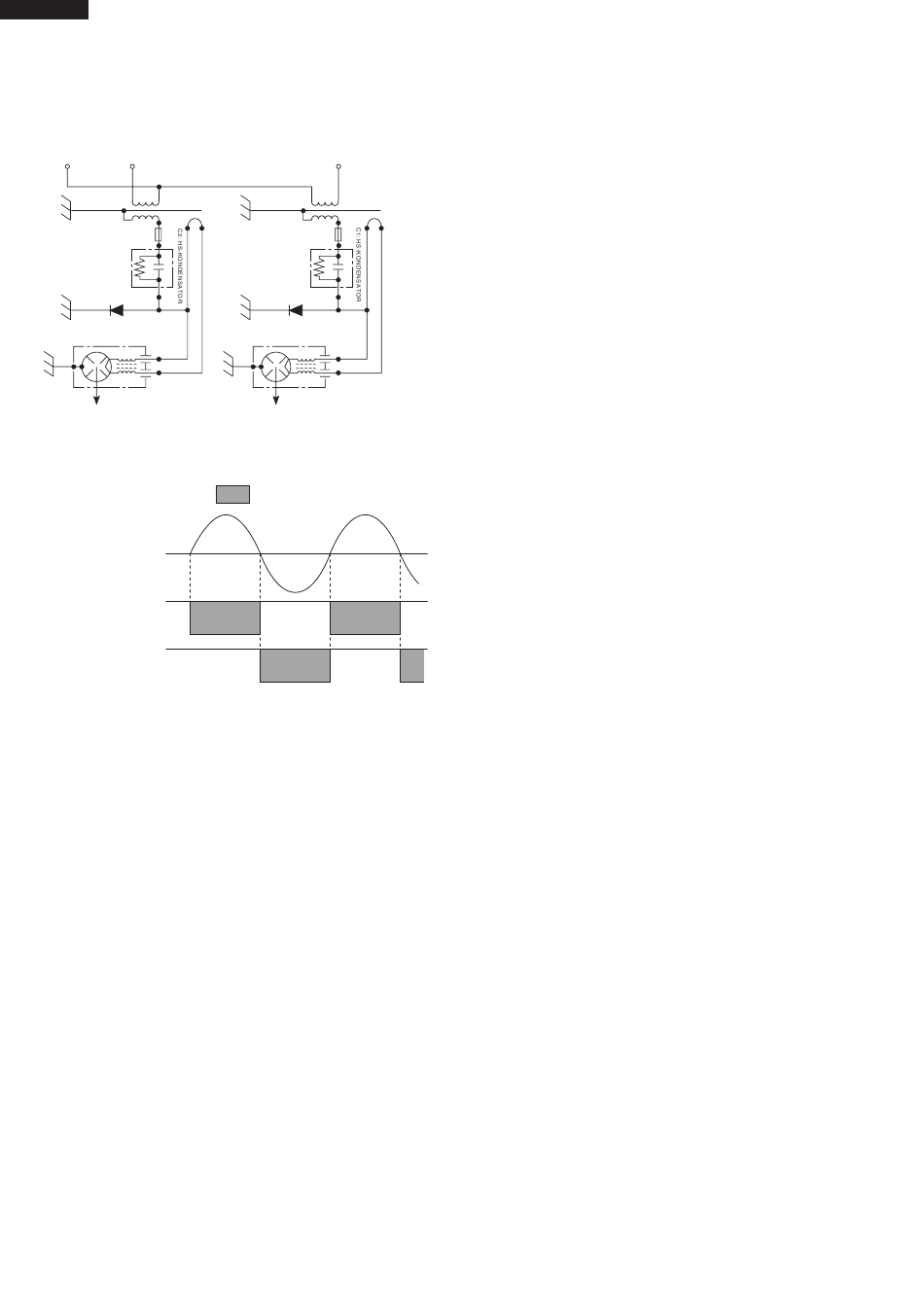

Figure B-1. High Voltage Circuit
KOMMERZIELLE
FREQUENZ
(50 HZ)
LEISTUNGSAUSGANG
VON MAGNETRON T1
LEISTUNGSAUSGANG
VON MAGNETRON T2
Figure B-2. Operation of Magnetron
T2: HOCHSPANNUNGS
TRANSFORMATOR
(VORNE)
HS-SICHERUNG
HS-GLEICHRICHTER
MG1: MAGNETRON (OBEN)
BETRIEB DES
MAGNETRONS
