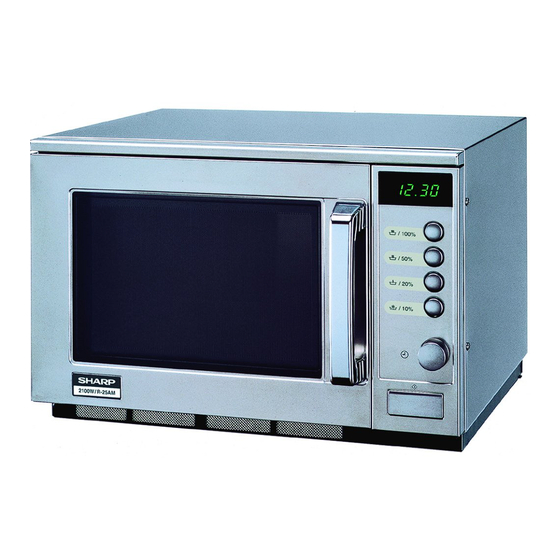

Sharp R-25AM Serviceanleitung

Vorschau ausblenden Andere Handbücher für R-25AM:

Bedienungsanleitung (68 Seiten)

Bedienungsanleitung (68 Seiten)

Bedienungsanleitung (62 Seiten)

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

21 00 W/ R- 25

VORSICHT, MIKROWELLENSTRAHLUNG. ..................................................................................... INNENDECKEL

WARNUNG .................................................................................................................................................................

WARTUNG ................................................................................................................................................................

TECHNISCHE UND GERÄTE-DATEN .....................................................................................................................

ALLGEMEINE INFORMATION .......................................................................................................................... 3

GERÄTEÜBERSICHT ...............................................................................................................................................

BETRIEBSABLAUF ...................................................................................................................................................

FUNKTION WICHTIGER BAUTEILE ........................................................................................................................

FEHLERSUCHE .........................................................................................................................................................

PRÜFVERFAHREN ..................................................................................................................................................

SENSORTASTEN-BEDIENFELD ............................................................................................................................

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN ..........................................................................

MESSUNG DER MIKROWELLENSTRAHLUNG ..................................................................................................... 28

PRÜFDATEN AUF EINEN BLICK ...........................................................................................................................

VERDRAHTUNGSPLAN .........................................................................................................................................

BILDLICHER SCHALTPLAN ...................................................................................................................................

SCHALTKREIS DES BEDIENFELDES ...................................................................................................................

GEDRUCKTE SCHALTUNG ....................................................................................................................................

ERSATZTEILLISTE .................................................................................................................................................

SERVICE MANUAL

MODEL

Aus Sicherheitsgründen sollte der Herd auf den ursprünglichen

Zustand wiederhergestellt werden. Es sollten nur die angegebenen

Ersatzteile verwendet werden.

INHALTSVERZEICHNIS

SHARP CORPORATION

KOMMERZIELLER

MIKROWELLENHERD

R-25AM

S0315R25AMHG/

Seite

Inhaltsverzeichnis

Inhaltszusammenfassung für Sharp R-25AM

Seite 1: Inhaltsverzeichnis
R-25AM SERVICE MANUAL S0315R25AMHG/ KOMMERZIELLER MIKROWELLENHERD R-25AM MODEL 21 00 W/ R- 25 Aus Sicherheitsgründen sollte der Herd auf den ursprünglichen Zustand wiederhergestellt werden. Es sollten nur die angegebenen Ersatzteile verwendet werden. INHALTSVERZEICHNIS Seite VORSICHT, MIKROWELLENSTRAHLUNG..................INNENDECKEL WARNUNG .................................
Seite 2: Vorsicht Mikrowellenstrahlung
R-25AM VORSICHT MIKROWELLENSTRAHLUNG Service-Techniker dürfen keiner Mikrowellenstrahlung ausgesetzt werden, die vom Magnetron oder anderen mikrowellenerzeugenden Komponenten ausgestrahlt werden kann, wenn das Gerät nicht richtig angeschlossen ist oder nicht sachgemäß bedient wird. Alle Eingangs- und Ausgangsanschlüsse, Hohlleiter, Flansche und Dichtungen müssen fest und sicher sein.
Seite 3: Warnung
DATEN KOMMERZIELLER MIKROWELLENHERD R-25AM ALLGEMEINE INFORMATIONEN ALLGEMEINE WICHTIGE INFORMATIONEN Dieses Handbuch soll den Sharp- Kundendiensttechnikern als Hilfe- stellung bei der Bedienung und Wartung des oben genannten Gerätes GERÄTEÜBERSICHT dienen. Um einen einwandfreien und sicheren Service zu gewährleisten, wird empfohlen, diese Anleitung zuerst gründlich durchzulesen.
Seite 4: Warnung Vor Hochspannungsführenden Teilen
Starttaste drücken. Nach 2 Minuten vorsichtig prüfen, ob das Wasser heiß ist. Ist das Wasser noch kalt, die Sharp empfiehlt, die Fehlersuche möglichst bei ausgeschalte- 3D-Punkte überprüfen und die Anschlüsse der zu prüfenden tem Gerät durchzuführen. Es kann manchmal erforderlich sein, Bauteile erneut überprüfen.
Seite 5: Gerätebeschreibung
R-25AM GERÄTEBESCHREIBUNG TECHNISCHE DATEN POSITION BESCHREIBUNG Netzanschluss 230 Volt 50 Hertz Einphasig, 3-adrig geerdet Leistungsaufnahme 3.15 kW ca. 15 A Power Output 2100 W Mikrowellen-HF-Nennleistung (nach IEC 60705) Betriebsfrequenz 2450 MHz Mikrowellenleistung 1000 W Mikrowellen-HF-Nennleistung (nach IEC 60705) Betriebsfrequenz 2450 MHz Außenabmessungen...
Seite 6 R-25AM GERÄTEBERSICHT HERD 1. Bedienfeld 2. Loch für Trsicherheitsriegel 3. Keramikboden 4. Spritzabdeckung 5. Ofenbeleuchtung 6. Lufteinlaßfilter 7. Lufteinlaßöffnungen 8. Garraum 9. Türdichtungen und Dichtungso- berflchen 10. Türscharniere 11. Herdtür mit Fenster 12. Trsicherheitsriegel 13. Türgriff 14. Außengeähuse ELEKTRONISCHES BEDIENFELD 15.
Seite 7: Betriebsablauf
R-25AM OPERATION SEQUENCE BETRIEBSABLAUF Relais RY3+RY4 kehren zu ihren Ausgangspositionen zurück. Schaltkreise zu den Hochspannungstransformatoren T1+T2. Beim Schließen der Garraumtr werden alle Türriegelschalters Das Relais RY1 bleibt und die Garraumlampe, der aktiviert (Türriegelschalters und des Stoppschalters). Gebläsemotor und die Antennenmotor arbeiten für 1 Minute.
Seite 8 R-25AM Primärwicklungen der Hochspannungstransformatoren T1+T2 sind so angeschlossen, daß jedes Magnetron entsprechend der Frequenz der Stromversorgung oszilliert werden kann. Beziehen Sie sich auf die Abbildungen B-1 und B-2. T2: HOCHSPANNUNGS T2: HOCHSPANNUNGS TRANSFORMATOR TRANSFORMATOR (VORNE) (HINTEN) HS-SICHERUNG HS-SICHERUNG HS-GLEICHRICHTER HS-GLEICHRICHTER...
Seite 9: Funktion Wichtiger Bauteile
R-25AM FUNKTION WICHTIGER BAUTEILE TÜRÖFFNUNGSMECHANISMUS VORSICHT: V O R D E M A U S W E C H S E L N E I N E R DURCHGEBRANNTEN SICHERUNG F1 F10A 1. Es wird am Türöffnungshebel gezogen. ( O D E R...
Seite 10: Fehlersuche
R-25AM MAGNETRON THERMISTORS TH1, TH2 in das Gerät ansaugt. Diese wird zur Kühlung der Magnetrone durch die Kühllamelle um die Magnetrone geleitet. Diese Luft D e r T h e r m i s t o r i s t e i n T h e r m i s t o r m i t n e g a t i v e m wird danach in den Garraum geleitet, um die Kochdämpfe zu...
Seite 11 R-25AM EEP ROM I-2 SCHALTEREINHEIT SENSORTASTEN-TRANSFORMATOR T3 Aufgrund einer Programmblockierung Max. Garzeitüberschritten Kein Strom an der Steckdose HAUPTSICHERUNG oder UNTERBRECHER Falsch eingestellte Schalter RELAIS 2.5A RELAIS RY-4 RELAIS RY-3 RELAIS RY-1 SENSORTASTEN-BEDIENFELD Offener Kabelbaum Kurzgeschlossener Kabelbaum NETZKABEL ENTSTÖRFILTER GARRAUMLAMPE ODER FASSUNG GEBLÄSEMOTOR BM...
Seite 12: Prüfverfahren
R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG PRÜFUNG DES MAGNETRONS WÄHREND DES BETRIEBS DARF NIEMALS IRGENDEIN TEIL DER SCHALTUNGEN MIT DER HAND ODER MIT ISOLIERTEM WERKZEUG BERÜHRT WERDEN. DIE 3D-PUNKTE PRÜFEN. Alle Heizfadenanschlüsse abziehen und so das Magnetron vom Hochspannungsstromkreis trennen. Den Heizfadenkreis auf Unterbrechung prüfen. Mit einem Ohmmeter die Heizfadenanschlüsse auf Durch-gang prüfen.
Seite 13 R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG Raumtemperatur ........................T0 = 21°C Anfangstemperatur ........................T1 = 11°C Temperatur nach (20 + 3) = 23 Sek..................T2 = 21°C Temperaturdifferenz kalt-warm ..................... ∆T1 = 10°C Gemessene Ausgangsleistung Die Gleichung ist “P = 210 x ∆T” .............. P = 2100 x 10°C = 2100 Watt ±...
Seite 14 R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG B. Mit einem Ohmmeter eine Durchgangsprüfung im höchsten Messbereich durchführen. C. Ein einwandfreier Kondensator zeigt kurze Zeit Durchgang an und nach dem Aufladen einen Wi-derstand von ca. 10 MΩ. D. Bei einem kurzgeschlossenen Kondensator wird ständig Durchgang gemessen.
Seite 15 R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG VORSICHT: WENN DIE TEMPERATURSICHERUNG BEI RAUMTEMPERATUR EINEN OFFENEN STROMKREIS ANZEIGT, TAUSCHEN SIE DIE TEMPERATURSICHERUNG AUS. PRÜFUNG DES THERMISTORS TH1, TH2, TH3 1. DIE 3D-PUNKTE PRÜFEN. 2. Trennen Sie den Verbinder des Thermistors vom Schalterkabelbaum. Messen Sie den Widerstand des Thermistors mit einem Ohmmeter.
Seite 16 R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG a) Beim Berühren der Tasten erzeugt eine bestimmte Taste kein Signal. a) Beim Berühren der Tasten erzeugt eine bestimmte Taste manchmal kein Signal. 2. Encode Hinweis : Prüfen Sie vor dem Austausch den Kabelanschluß zwischen Encoder und Steuereinheit.
Seite 17: Sensortasten-Bedienfeld
R-25AM PRÜFVERFAHREN VERFAHREN- BUCHSTABE BAUTEIL-PRÜFUNG ZU ERGREIFENDE MASSNAHMEN, WENN DIE SICHERUNG AUF DER PLATINE GEÖFFNET Zum Schutz der elektronischen Schaltungen ist dieses Modell mit einer empfindlichen Sicherung auf der primären Platine ausgestattet. Wenn die Sicherung geöffnet ist, führen Sie bei der Reparatur die in der nachfolgenden Fehlersuchbeschreibung angegebenen Schritte aus.
Seite 18: Beschreibung Des Lsi
R-25AM BESCHREIBUNG DES LSI LSI(IXA222DR) Das E/A Signal des LSI (IXA222DR) wird in folgender Tabelle detailliert beschrieben. Pin-Nr. Signal Beschreibung Netzspannung: GND. VC-Spannung des Netzeingangs. Angeschlossen an GND. Anode (Segment) der Fluoreszenz-Display-Leuchtspannung: -35 V. Vp-Spannung des Netzeingangs. AVSS Bezugsspannung-Eingangsklemme. Bezugsspannung wird an den A/D-Wandler im LSI angelegt. Angeschlossen an DC. (-5 V) VREF Bezugsspannung-Eingangsklemme.
Seite 19 R-25AM Pin-Nr. Signal Beschreibung 20-21 P46-P45 Klemme nicht benutzt. Antriebssignal für Garraumlampe, Gebläsemotor und Antennenmotor (Rechteckwelle : 50 Hz). Während des Garens Zum Ein- und Ausschalten des Relais (RY1). Die Rechteckwellen-Spannung wird an den Antriebskreis von Relais RY1 20 MSek.
Seite 20 R-25AM Pin-Nr. Signal Beschreibung 41-46 P17-P12 Segmentdatensignal. Signal ähnlich wie P23.. 47-48 P11-P10 Ziffernwahl-Signal. Die Beziehung zwischen Ziffernwahl-Signal ß(50Hz) und Ziffer ist wie folgt: Ziffernsigna Ziffer -31(V) P11 ....... 1. P10 ....... 2. P07 ....... 3. P06 ....... 4. P05 ....... 5.
Seite 21 R-25AM 2-2 Speicher-IC (I-2) CAT24WC ist ein 4K-bit Serienspeicher, durch den der CMOS elektrisch löscht/eingeschrieben werden kann. Dieser Speicher ist mit 512 Registern x 8 bit konstruiert, die einen individuellen Zugriff, Einlesen und Einschreiben von Betrieben ermöglichen, die ausgeführt werden sollen. Einzelheiten über das Eingangs-/Ausgangssignal für IC2 sind im folgenden Diagramm dargestellt.
Seite 22 R-25AM WARTUNG 1. Vorsichtsmaßnahmen bei der Handhabung von in diesem Fall müssen beide Enden des Türschalters (auf der elektrischen Bauteilen g e d r u c k t e n S c h a l t u n g ) m i t e i n e r D r a h t b r ü c k e In diesem Gerät sind CMOS LSI als integrierter Bestandteil...
Seite 23: Vorsichtsmassnahmen Bei Verwendung Von Bleifreiem Lötmetall
R-25AM VORSICHTSMASSNAHMEN BEI VERWENDUNG VON BLEIFREIEM LÖTMETALL 1. Verwenden von bleifreiem Lötmetall Die “Hauptplatine” dieses Modells ist mit bleifreiem Lötmetall bearbeitet. Dies ist durch das “LF”-Symbol auf der Platine und im Servicehandbuch angezeigt. Die Suffix-Buchstaben geben den Lötmetalltyp an. Beispiel: Sn-Ag-Cu Zeigt bleifreies Lötmetall aus Zinn, Silber und Kupfer an.
Seite 24: Auswechseln Von Bauteilen Und Einstellarbeiten
R-25AM AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN WARNUNG: Mikrowellenstrahlung auf den Krper unbedingt vermeiden. Vor Inbetriebnahme des Gertes sind folgende Anweisungen genau zu beachten. 1. Das Gerät vom Netz trennen. 1. Tür schließt nicht sicher. 2. Sicherstellen, daß bei Öffnen der Garraumtür ein deutliches 2.
Seite 25: Magnetronthermistor Austauschen
R-25AM kondensator(en). 9. Entfernen Sie die zwei (2) Schrauben zwischen jedem 7. Trennen Sie die Hochspannungssicherung(en) von dem/den Transformator und der Grundplatte. Hochspannungstransformator(en). 10. Entfernen Sie den/die Hochspannungstransformator(en) von der Grundplatte. 8. Trennen Sie den Hauptkabelbaum von dem/den HS- Transformator(en).
Seite 26 R-25AM GEBLÄSEMOTOR AUSBAUEN 1. DIE 3D-PUNKTE PRÜFEN. Gebläsemotors an der Chassisstütze befestigt. 2. Entfernen Sie auch das hintere Gehäuse. 6. Entfernen Sie die eine (1) Schraube zwischen dem Luftkanal 3. Trennen Sie die Anschlussleitungen vom Gebläsemotor und und dem Gebläsemotor.
Seite 27: Bedienfeld Und Steuereinheit Ausbauen
R-25AM BEDIENFELD UND STEUEREINHEIT AUSBAUEN Bauen Sie die einzelne Bauteile wie folgt aus: BEDIENFELDAUSBAUEN Das komplette Bedienfeld sollte für den Ausbau der Bauteile STEUEREINHEIT UND BEDIENFELDRAHMEN entfernt werden. Das Bedienfeld folgendermaßen entfernen. (SCHALTERENEINHEIT) 1. Trennen Sie das Gerät von der Stromversorgung.
Seite 28: Türriegelschalter, Sicherheitsschalter Und Stoppschalter Ausbauen
R-25AM TÜRRIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN 1. DIE 3D-PUNKTE PRÜFEN. Riegelhaken ab. 2. Bauen Sie das Bedienfeld aus dem Garraum, siehe hierzu 6. Türriegel- oder Sicherheitsschalter ausbauen “BEDIENFELD AUSBAUEN”. 6-1. Trennen Sie die Anschlussleitungen von den Türriegel- 3. Die zwei (2) Befestigungsschrauben zwischen Riegelhaken oder Sicherheitsschaltern.
Seite 29: Tür Ausbauen
R-25AM 3. Die Tür wird so positioniert, daß die Vorderseite gegen die Garraum-Frontplatte gedrückt wird. OBERES 4. Das Gehäuse wieder anbringen und das Gerät im Türbereich HERDSCHARNIER mit einem vorschriftsmäßigen Mikrowellen-Meßgerät auf Mikrowellen-Leckstrahlung überprüfen. (s. Abschnitt AUSSENGEHÄUSE Messung der Mikrowellenstrahlung) Hinweis: Die Tür eines Mikrowellenherds dient als elektronische...
Seite 30: Anforderung
R-25AM MESSUNG DER MIKROWELLENSTRAHLUNG 2. Drehteller in den Garraum stellen. Nach Beendigung der Einstellarbeiten an den Riegel-schaltern, 3. Ein Gefäß mit 275 ± 15 ml Wasser mit einer An- am Sicherheitsschalter und an der Tür, entweder einzeln oder alle fangstemperatur von 20 ± 5°C in die Mitte des Dreh-tellers zusammen, muss folgende Leckprüfung mit einem...
Seite 31: Prüfdaten Auf Einen Blick
R-25AM PRÜFDATEN AUF EINEN BLICK Bauteile Symbol Werte / Daten F10A Sicherung Sicherung F10A A017 Schwacher Punkt Hochspannungsicherung F4, F5 0.75A 5kV (Oben Mag.) 150˚C Temperatursicherung Temperatursicherung (Unten Mag.) 150˚C (Abluft) 120˚C Temperatursicherung Magnetronthermistor (Oben) ca. 500kΩ - 1MΩ at the room temperature (Unten) ca.
Seite 32 R-25AM SCHEMAZEICHNUNG HINWEIS: ZUSTAND DES HERDS 1. FÜR 1 MINUTE NACH SCHLIESSEN DER TÜR. ERSCHEINT AUF DEM DISPLAY. HINWEIS: zeigt Bauteile mit mehr als 250 V Potential an. TF1: TEMPERATUTRESICHERUNG (Oben Mag.) ENTSTÖRFILTER TF1: TEMPERATUTRE C1: HS-KONDENSATOR SICHERUNG 1.07µF/ AC2300V (Unten Mag.)
Seite 33 R-25AM...
Seite 34 R-25AM...
Seite 35: Gedruckte Schaltung
R-25AM BLACK 2.5A FUSE Abbildung S-3. Gedruckte Schaltung...
Seite 36: Ersatzteilliste
R-25AM ERSATZTEILLISTE Hinweis: Alle mit “∆” markierten Teile können übermäßige Mikrowellenstrahlung verursachen. Die mit “*” gekennzeichneten Teile werden mit einer Spannung von mehr als 250 V betrieben. REF.- NR. TEILE-NR. BESCHREIBUNG ANZ. CODE ELEKTRISCHE TEILE FMOTEA482WRKZ Gebläsemotor C1, C2 RC-QZA320WRZZ...
Seite 37 R-25AM REF.- NR. TEILE-NR. BESCHREIBUNG ANZ. CODE VHD10EDB10+-1T Diode (10EDB10) VHD1SS133//-2 Diode (1SS133) VHD1SS133//-2 Diode (1SS133) D83-84 VHD1SS133//-2 Diode (1SS133) QFS-IA001KKZZ Sicherung 2.5A I- 1 RH-IXA222DRZZ I- 2 VHICAT24W16-1 EEPROM VSKRA101M//-3 Transistor (KRA101M) VHIKIA79L05-3 Transistor (KIA79L05P) VS2SB953-PQ-4 Transistor (2SB953) VSKRA101M//-3...
Seite 38 R-25AM Hinweis: Alle mit “∆” markierten Teile können übermäßige Mikrowellenstrahlung verursachen. Die mit “*” gekennzeichneten Teile werden mit einer Spannung von mehr als 250 V betrieben. REF.- NR. TEILE-NR. BESCHREIBUNG ANZ. CODE 4- 7 MLEVPA155WRF0 Schalterhebel C 4- 8 MSPRCA075WRE0...
Seite 39: Bestellen Von Ersatzteilen
R-25AM REF.- NR. TEILE-NR. BESCHREIBUNG ANZ. CODE SCHRAUBEN, MUTTERN UND UNTERLEGSCHEIBEN 7- 1 LX-BZA131WREZ Spezialschraube 7- 2 LX-BZA138WREZ Spezialschraube 7- 3 XHTSD40P08RV0 Schraube : 4mm x 8mm 7- 4 XONSC40P10000 Schraube : 4mm x 10mm 7- 5 XOTSC40P12000 Schraube : 4mm x 12mm...
Seite 40 R-25AM HERD- UND GEHÄUSE-TEILE 7-21 4-20 4-23 2-4-1 7-16 4-30 4-33 2-4-2 4-43 7-10 7-19 7-18 4-26 7-17 4-39 7-25 4-25 4-27 4-38 7-14 4-28 4-13 4-29 4-21 7-14 4-12 7-13 7-12 7-15 4-18 4-40 4-37 4-24 7-14 4-40 4-13...
Seite 41 R-25AM BEDIENFELDTEILE 3-2-4 3-12 3-14 3-17 3-2-3 3-2-1 3-18 3-2-2 TRTEILE 3-15 3-16 3-13 3-10 5-22 3-11 5-10 5-14 5-23 5-12 5-15 5-18 5-13 5-16 5-17 VERSCHIEDENES 5-11 5-13 5-21 5-19 5-20 5-11 Der eigentliche Kabelbaum kann von der Abbildung abweichen.
Seite 42 R-25AM COPYRIGHT © 2003 BY SHARP CORPORATION ALLE RECHTE VORBEHALTEN. Kein Teil dieser Veröffentlichung darf ohne die vorherige schriftliche Genehmigung des Herausgebers reproduziert, in einem Speicher- und Zugriffssystem gespeichert oder auf irgendeine Art und Weise elektronisch, mechanisch, durch Fotokopie, Aufnahme oder anders übertragen werden.
