1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierter Bestandteil
der Stromkreise enthalten. Bei der Handhabung dieser Teile,
müssen die folgenden Vorsichtsmaßnahmen strengstens
befolgt werden. CMOS LSI haben extrem hohe Impedanzen
an den Ein- und Ausgangsanschlüssen. Deshalb werden sie
leicht durch die umliegende Hochspannungsquelle, statische
Elektrizität in Kleidung usw., beeinflußt und werden manchmal
nicht vollständig durch den eingebauten Schutzkreis
geschützt. Zum Schutz der CMOS LSI.
1) Bei der Lagerung und beim Transport, die Teile sorgfältig in
Aluminiumfolie einwickeln. Die gedruckten Schaltungen mit
den CMOS LSI ebenfalls in Aluminiumfolie verpacken.

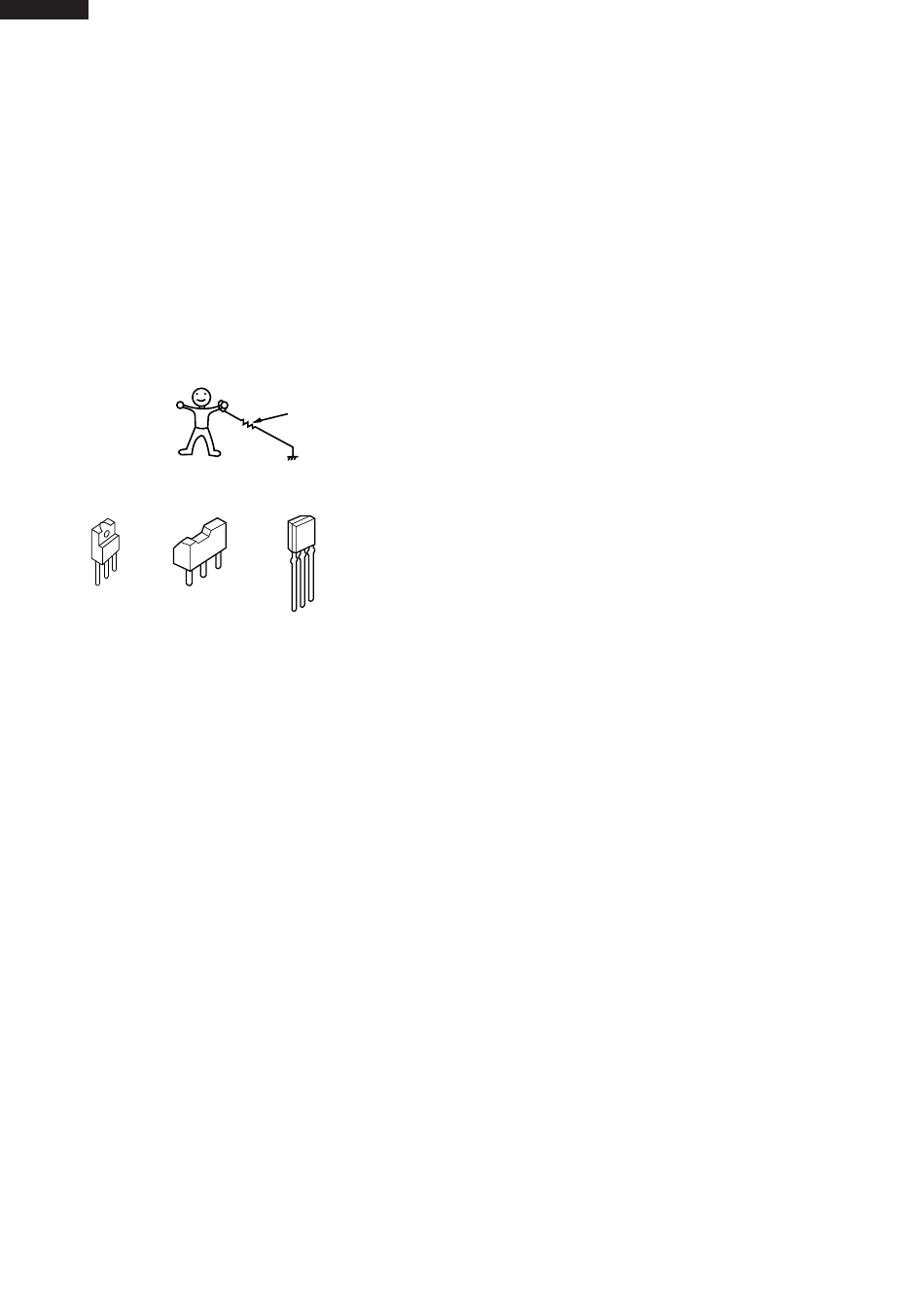

2) Bei Lötarbeiten muß der Techniker, wie in der Abbildung
dargestellt, geerdet werden. Das Lötzinn und den Arbeitstisch
ebenfalls erden.
2. Ansicht der elektronischen Bauteile
3
C
2
E
1
Transistor Transistor
2SB953
2SB1238
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben, ebenso
wie Vorsichtsmaßnahmen, die bei der Wartung getroffen
werden müssen. Um die Wartung vorzunehmen, kann die
Stromversorgung zum Sensortasten-Bedienfeld entweder
der Stromleitung des Gerätes selbst entnommen werden,
oder einer externen Stromquelle.
(1) W a r t u n g d e s S e n s o r t a s t e n - B e d i e n f e l d e s m i t
Stromversorgung vom Gerät selbst:
VORSICHT: D E R H S - T R A N S F O R M A T O R
MIKROWELLENHERDES VERFÜGT NOCH
ÜBER GENÜGEND RESTSPANNUNG, UM
W?HREND DER WARTUNG EINE GEFAHR
DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-Bedienfeldes,
muß deshalb das äußere Gehäuse auf das Gerät gestellt
werden, damit der Leistungstransformator nicht berührt wird.
Die Primärwicklung (Anschluß) des Leistungstransformators
kann auch gezogen werden, um diesen auszuschalten. Das
Ende des Anschlusses muß dann mit Isolierband isoliert
werden. Nach der Wartung, sicherstellen, daß die Kabel
wieder an den korrekten Stellen angeklemmt werden.
A. Bei einigen Modellen ist das Netzkabel zwischen
Sensortasten- Bedienfeld und dem Gerät selbst so kurz, daß
diese nicht voneinander getrennt werden können. Bei diesen
Modellen müssen deshalb alle Steuerungen des Bedienfeldes
(einschließlich der auf die Sensoren bezogenen) geprüft und
repariert werden, während sie an das Gerät angeschlossen
bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerät selbst so lang, daß
diese voneinander getrennt werden können. Bei diesen
Modellen können die Steuerungen des Bedienfeldes geprüft
und repariert werden, während es vom Gerät entfernt wird;
WARTUNG
approx. 1M ohm
Transistor
KIA79L05P
B
DTB143ES
DTD143ES
C B
KRA101M
E
D E S
in diesem Fall müssen beide Enden des Türschalters (auf der
g e d r u c k t e n S c h a l t u n g ) m i t e i n e r D r a h t b r ü c k e
kurzgeschlossen werden. Dadurch wird ein Betriebsstatus
erzeugt, welcher dem bei geschlossener Garraumtür
entspricht. Die Sensor bezogenen Steuerungen des
Bedienfeldes können dann überprüft werden, wenn ein oder
mehrere Ersatzwiderstände benützt werden, deren
Widerstand dem dieser Steuerungen entspricht.
(2) W a r t u n g d e s S e n s o r t a s t e n - B e d i e n f e l d e s m i t
Stromversorgung einer externen Stromquelle: Das
Sensortasten-Bedienfeld vollständig vom Gerät abklemmen
und beide Enden des Türschalters (auf der gedruckten
Schaltung) kurzschließen. Dadurch wird ein Betriebsstatus
erzeugt, welcher dem bei geschlossener Garraumtür
entspricht. Eine externe Stromquelle muß an den
Stromeingangsanschluß des Sensortasten-Bedienfeldes
angeschlossen werden. Dann können die Steuerungen des
Bedienfeldes überprüft und repariert werden und auch die
Sensor bezogenen Steuerungen des Bedienfeldes können
mit Ersatzwiderständen geprüft werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-Bedienfeldes
benötigt werden.
1) Lötkolben: 30 W
(Es wird empfohlen einen Lötkolben mit einem
Erdungsanschluß zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich: Gleichstrom - 10
MHz oder höher, neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muß die Aluminiumfolie
entfernt werden, bevor die Stromquelle zum Bedienfeld
eingeschaltet wird.
2) Den Anschluß der Tasteneinheit so an die Steuereinheit
anschließen, daß die Kabel nicht verdreht werden.
3) Nach Entfernen der Aluminiumfolie, muß besonders darauf
geachtet werden, daß auf die Ein- und Ausgangsanschlüsse
keine ungewöhnliche Spannung durch statische Elektrizität,
gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren, usw. an die gedruckte
Schaltung anschließen und sicherstellen, daß alle Anschlüsse
fest sind.
5) Wo hohe Präzision verlangt wird, sicherstellen, daß die
angegebenen Teile benutzt werden.
