R-25AM
TÜRRIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Bauen Sie das Bedienfeld aus dem Garraum, siehe hierzu
"BEDIENFELD AUSBAUEN".
3. Die zwei (2) Befestigungsschrauben zwischen Riegelhaken
und Garraum lösen.
4. Tür öffnen und den Riegelhaken aus den Garraum
herausziehen.
5. Für den Ausbau des Stoppschalters
5-1. Trennen Sie die Kabel vom Schalter.
5-2. Schieben Sie die Haltezungen nach außen, schieben
Sie den Schalter nach vorne und nehmen Sie ihn vom
TÜRRIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER EINSTELLEN
Türriegelschalters, Stoppschalter und Sicherheitsschalter wegen
falscher Einstellung nicht einwandfrei, müssen folgende
Einstellungen vorgenommen werden.
1. Lösen Sie die zwei (2) Schrauben, die den Riegelhaken
befestigen.
2. Bei geschlossener Tür den Riegelhaken durch Bewegungen
nach vorn und hinten, oben und unten einstellen. Das Spiel
der Garraumtür nach innen und außen durch den Riegelhaken
muß weniger als 0,5 mm betragen. Die Vertikalposition des
Riegelhakens muß so eingestellt werden, daß der
Türriegelschalters bei Schließen der Tür aktiviert werden.
Die horizontale Position des Riegelhakens muss so eingestellt
werden, dass er sich an der Stelle befindet, an der die
Sicherheitsschalter beim Schließen der Tür aktiviert werden.
3. Schrauben zusammen mit den Dichtungsscheiben fest
anziehen.
4. Funktionsfähigkeit des 1. Riegelschalters, 2. und 3.
R i e g e l s c h a l t e r s , S t o p p s c h a l t e r s s o w i e d e s
Sicherheitsschalters überprüfen. Werden diese Schalter beim
Schließen der Tür nicht aktiviert, die zwei (2) Schrauben
lösen, die den Riegelhaken am vorderen Garraum-Flansch
befestigen, und die Position des Riegelhakens einstellen.
Nach der Einstellung, folgendes überprüfen:
1. Das Spiel der verriegelten Garraumtür muß weniger als 0,5
mm betragen.
2. Der Türriegelschalters und des Stoppschalters unterbrechen
den Schaltkreis, bevor die Tür mit dem Türgriff geöffnet wird,
AUSBAU
1. DIE 3D-PUNKTE PRÜFEN.
2. Die zwei (2) Schrauben entfernen, die das untere und obere
Garraumscharnier am Garraum befestigen.
3. Tür mit oberem und unterem Garraumscharnier nach vorne
abziehen.
4. Lösen Sie das obere und untere Herdscharnier von der Tür.
5. Damit ist die Tür ausgebaut. HINWEIS: Wenn die einzelnen
Bauteile ausgetauscht werden, siehe "Tür ausbauen".
WIEDEREINBAU
1. Passen Sie das obere und untere Herdscharnier in den
Türscharnierstift ein.
2. Passen Sie das obere und untere Herdscharnier mit der Tür
in die rechteckigen Öffnungen in der Garraumstirnplatte ein.
3. Sicherstellen, daß die Tür zur unteren Linie (links und obere
Seitenlinie) der Garraumstirnplatte parallel ist und daß die
Riegelköpfe durch die Riegelöffnungen passen.
4. Befestigen Sie das obere und unteren Herdscharnier am
Garraum, verwenden Sie hierzu die zwei (2) Schrauben auf
jedem Scharnier.
Hinweis:Nach jeder Wartung an der Tür;
(A) Sicherstellen, daß der Türriegelschalters , der Stoppschalter
TÜR AUSTAUSCHEN UND EINSTELLEN
26
Riegelhaken ab.
6. Türriegel- oder Sicherheitsschalter ausbauen
6-1. Trennen Sie die Anschlussleitungen von den Türriegel-
oder Sicherheitsschaltern.
6-2. Entfernen Sie die einzelne (1) Schraube und Mutter, die
die Türriegel- oder Sicherheitsschalter am Riegelhaken
befestigt.
VORSICHT:Wenn der Riegelhaken neu ist, müssen die beiden
(2) Zungen am Riegelhaken abgebrochen
werden, wenn die Riegel- oder Sicherheits-
schalter eingebaut werden.
der Sicherheitsschalter schließt den Stromkreis, wenn die
Tür geöffnet wird.
3. Das Gehäuse wieder anbringen und das Gerät im Türbereich
auf Mikrowellen-Leckstrahlung überprüfen. Dabei ein
vorschriftsmäßiges Mikrowellen-Meßgerät verwenden. (s.
Abschnitt Messung der Mikrowellenstrahlung)

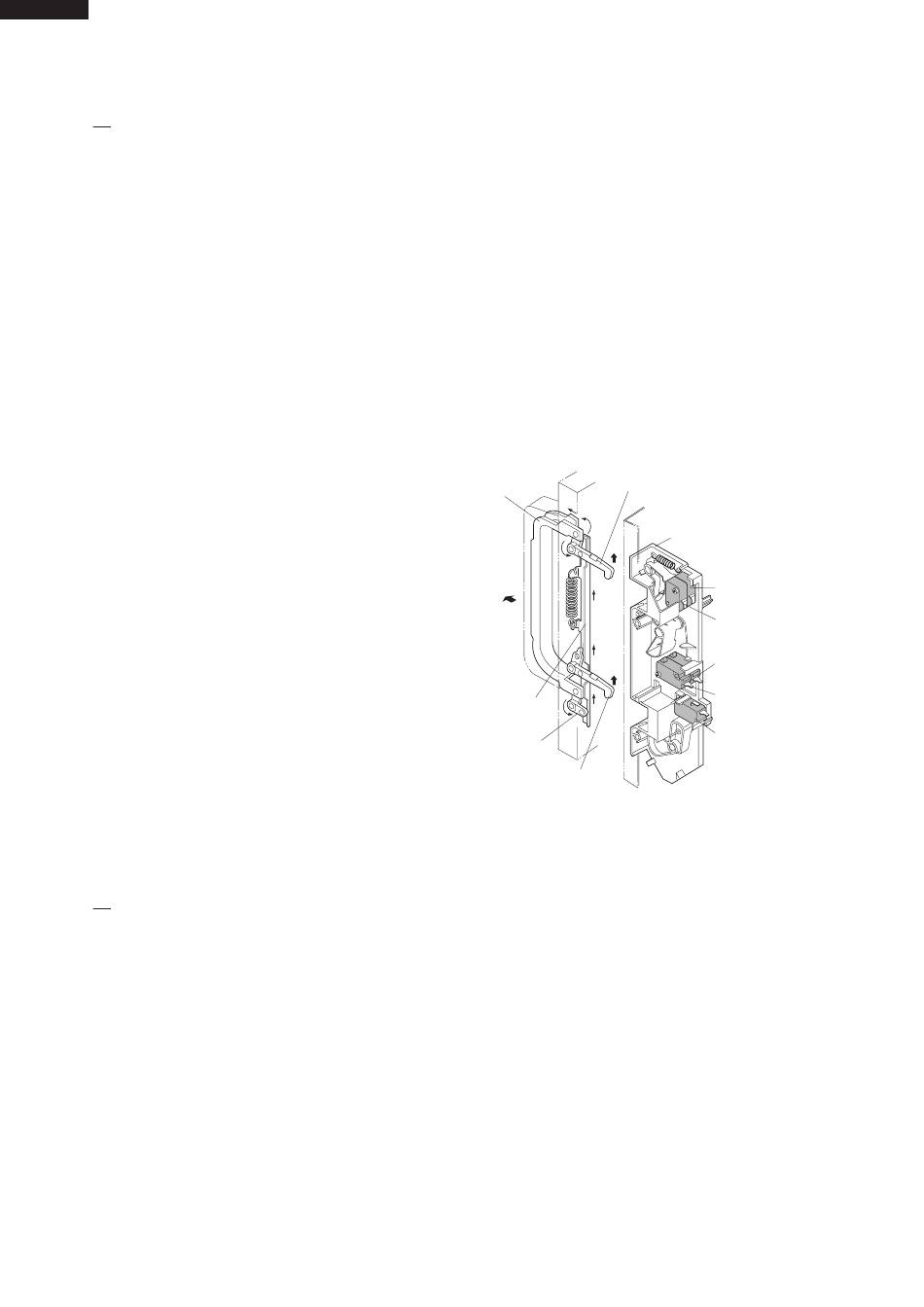

Riegelköpfe
Türöffnungshebel
Kniehebel
Kopfhebel
Riegelköpfe
Abbildung C-5 Riegelschalter einstellen
und Sicherheitsschalter einwandfrei funktionieren. (Siehe
Kapitel "Prüfverfahren".)
(B) Ein zugelassenes Mikrowellenmeßgerät sollte verwendet
werden, um sicherzustellen, daß die Emissionsgrenznormen
der Mikrowellenstrahlung eingehalten werden.
TÜR EINSTELLEN
Beim Entfernen bzw. Lösen von Scharnieren, wie z. B. beim
Auswechseln der Tür, gelten folgende Einstellkriterien. Die
Türeinstellung wird bei korrekt installierter und geschlossener
Tür und losen Herdscharnieren vorgenommen.
1. Lösen Sie das obere und untere Herdscharnier mit einem
Phillips-Schraubendreher.
2. Schieben Sie die Tür vertikal, so daß die obere rechts Ecke
der Tür mit dem Bedienfeldrahmen ausgerichtet ist.
3. Drehen Sie die Schrauben des oberen und unteren Scharniers
fest an.
Nach der Einstellung, folgendes überprüfen:
1. Die Türriegelköpfe greifen leicht durch die Riegelöffnungen
in den Riegelhaken ein und der Riegelkopf bewegt sich durch
die Mitte der Riegelöffnung.
2. Die Tür muß horizontal zur Garraum-Stirnplatte ausgerichtet
sein. Dabei beträgt die max. Abweichung 1,0 mm.
Riegelhaken
SW4: Sicherheitsschalter
SW3: Sicherheitsschalter
SW2: T riegelschalter
ü
SW1: T riegelschalter
ü
SW5: Stoppschalter
