ANSCHLUSS
4 Anschluss
Der Anschluss muss so erfolgen, dass eine dauerhaft sichere, elektrische Verbindung
aufrechterhalten wird.

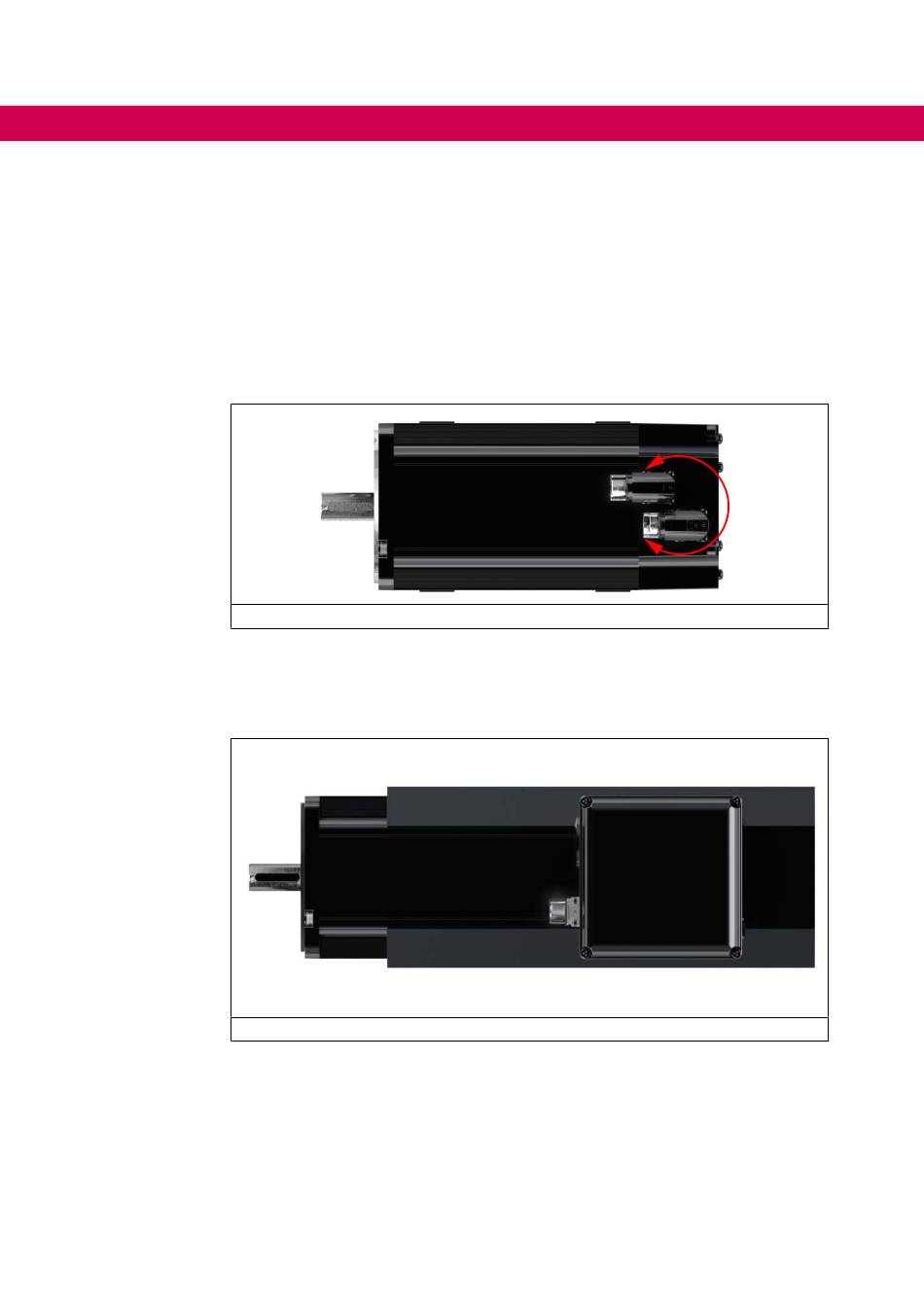

4.1 DL4-Motor mit Flanschdosen
Durch händisches Verdrehen der Flanschdosen können beliebige Kabelabgangsrich-
tungen im Bereich von 300° eingestellt werden. Zusätzlich bestehen vier Rastpunkte im
Winkel von 90°.
Abbildung 6:
4.2 DL4-Motor mit Klemmkasten
Der Klemmkasten kann optional auch mit den Anschlüssen zur N-Seite bestellt werden.
Abbildung 7:
30
Draufsicht auf einen DL4-Motor mit Flanschdosen
Draufsicht auf einen DL4-Motor mit Klemmkasten
