ANSCHLUSS
4.5 Geberanschluss
wARNUNG

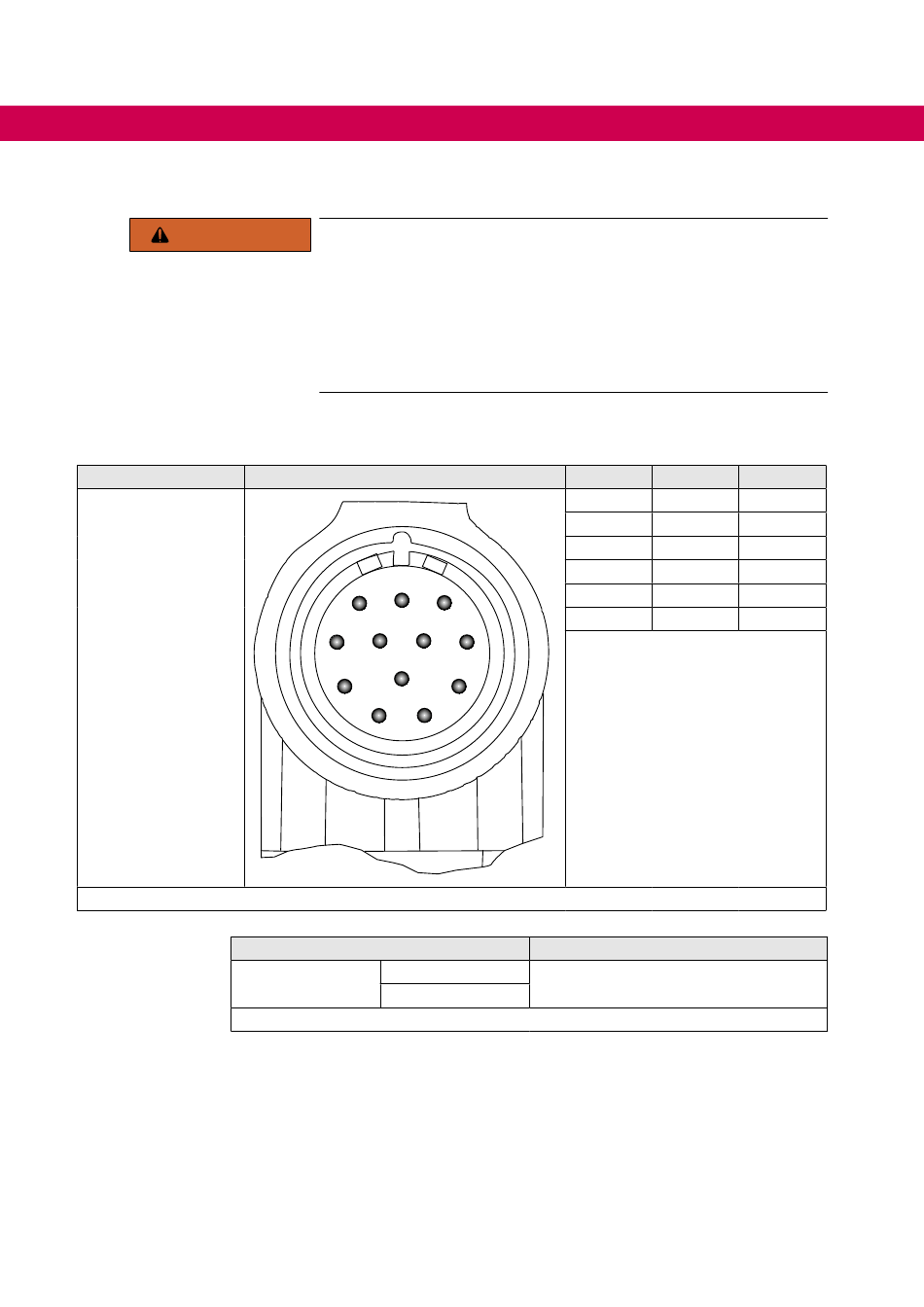

4.5.1 Resolver Anschlussbelegung
Beschreibung
Blick auf die
Anschlussstifte des
Resolversteckers
am Motor
Abbildung 11: Resolver Anschlussbelegung
Baureihe Antriebsstromrichter
COMBIVERT
Tabelle 13: Resolver Geberkabel
1)
36
Nachträgliche Justierung des Messsystems
Funktionsunfähigkeit und unkontrollierte Reaktionen des Motors !
Das Messsystem der Synchronmotoren ist werkseitig auf den jeweiligen
Antriebsstromrichter justiert. Eine Dejustage kann zur Funktionsunfähig-
keit des Motors und zu unkontrollierten Motorreaktionen führen.
Um eine Gefährdung auszuschließen darf der Motor nur im Leerlauf,
ohne Verbindung zur Maschine, in Betrieb genommen werden.
Ansicht
9
1
12
2
10
11
3
4
F6
S6
Konfektioniert, geschirmt, schleppfähig, yy = Leitungslänge in Metern.
Pin Nr.
8
10
11
7
Alle nicht spezifizierten Kontakte
6
5
Benötigtes Geberkabel
Signal
Farbe
1
SIN-
rot
2
COS-
rosa
5
REF-
gelb
7
REF+
grün
SIN+
blau
COS+
grau
sind nicht belegt.
00S6L50-10yy
1)
