4.3 Anschlussbuchsen

Geberanschluss
1
10
2
3
Geberanschluss
1
2 10
3
Abbildung 8:

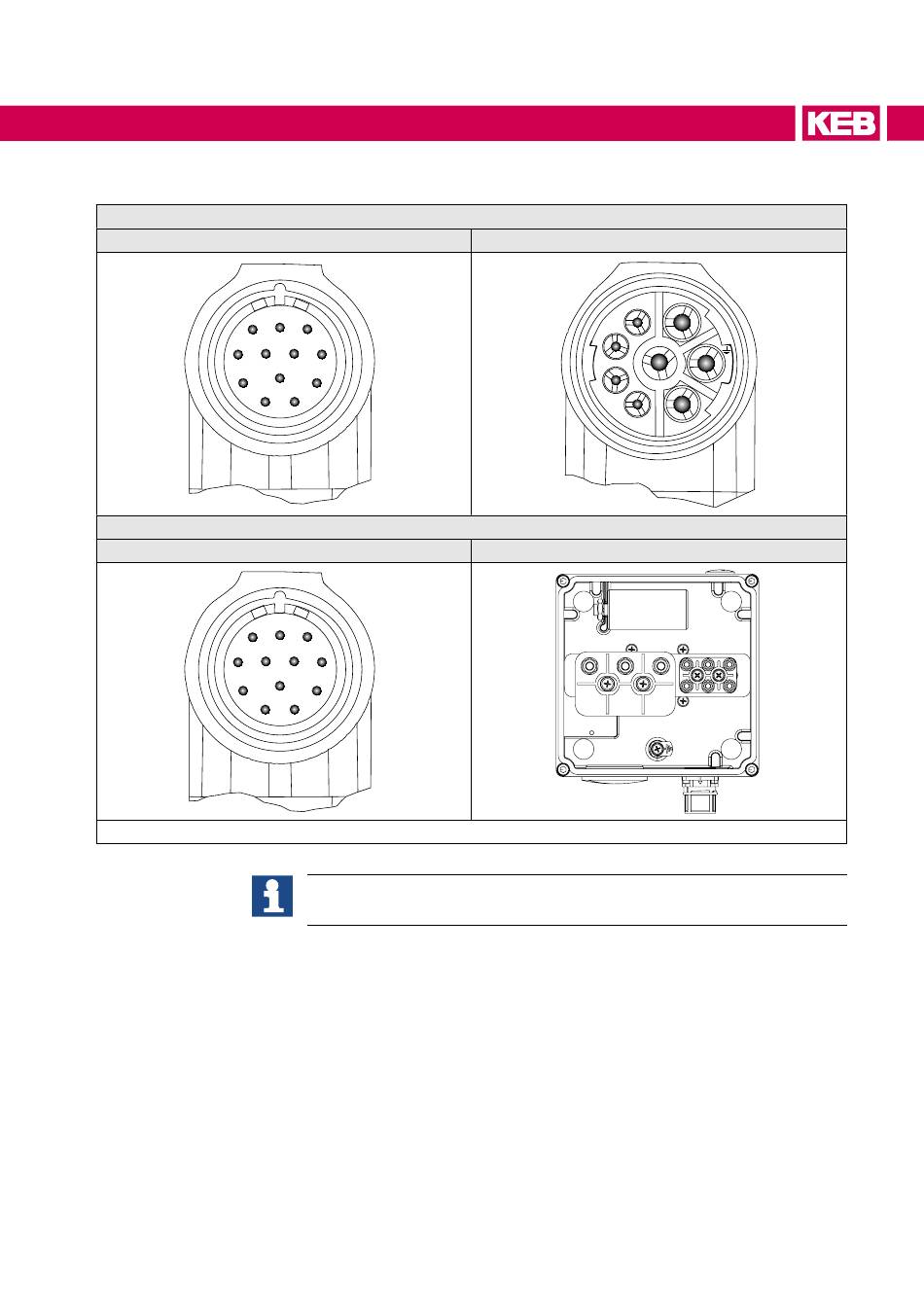

Anschlussbuchsen mit Blick auf die Anschlussstifte am Motor

Motorgröße SE CS
9
8
7
12
6
11
5
4
Motorgröße SE CF, SF...SG
9
8
7
12
6
11
5
4
Bei Motoren ohne Gebersystem (z.B. bei geberlosem SCL-Betrieb) entfällt der
komplette Geberanschluss.
Motoranschluss
3
D
C
4
B
A
1
Motoranschluss
