ANSCHLUSS
4.4.2 Motorgröße SE CF, SF...SG
Legende
1 Motorphase W
2 Motorphase V
3 Motorphase U
4
Temperatursensor (Pt1000)
5

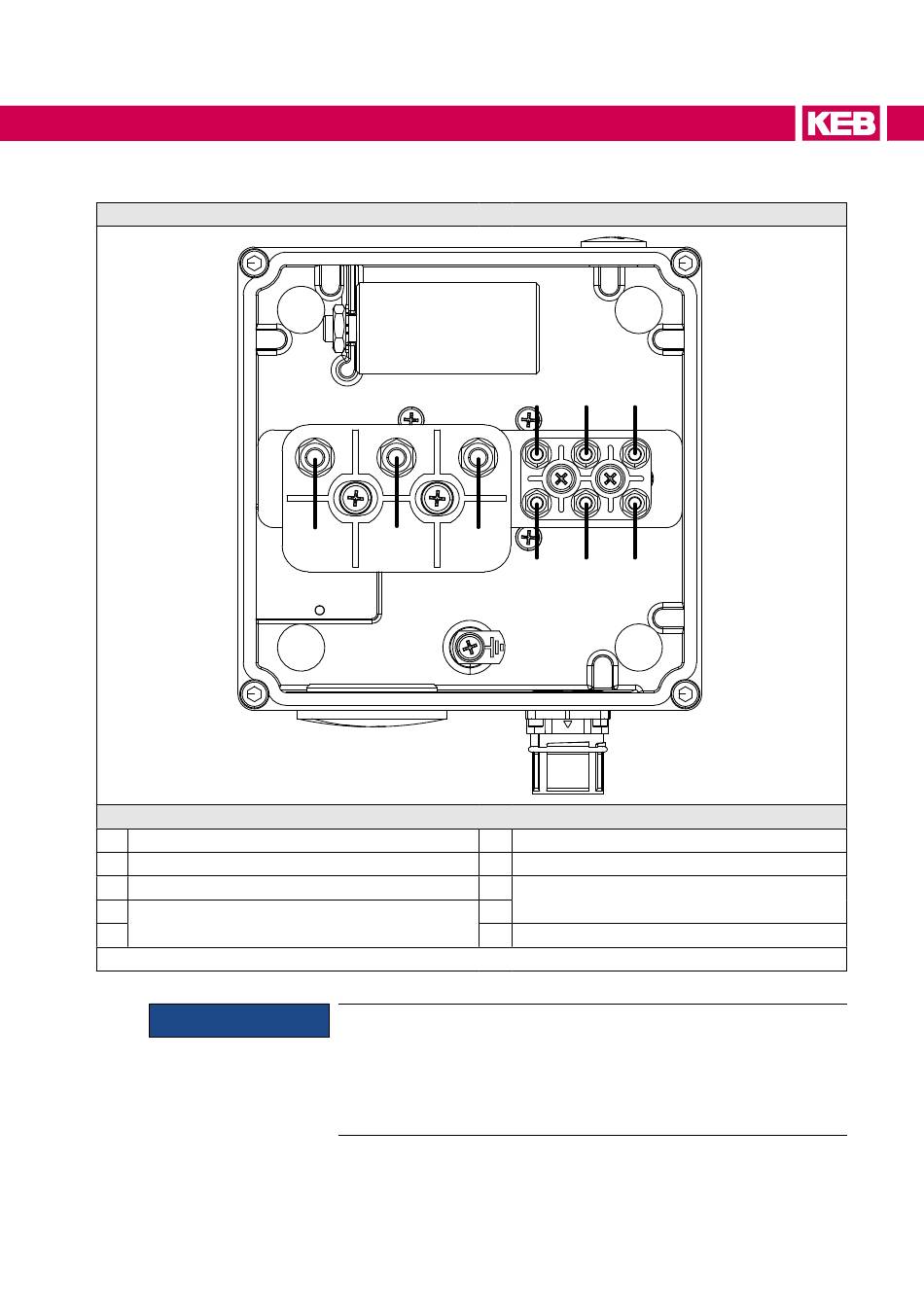

Abbildung 10: Motoranschluss Motorgröße SE CF, SF...SG
ACHTUNG
Motorgröße SE CF, SF...SG
① ② ③
Fehlfunktionen durch falschen Anschluss !
► Anschlussdaten der Motorengrößen beachten
=>
„4.4.2.1 Anschlussdaten Motorgröße SE CF,
► Anzugsdrehmomente der Anschlüsse beachten
=>
„4.4.2.2 Anzugsdrehmomente".
④ ⑥ ⑧
⑤ ⑦ ⑨
⑩
6 Bremse + (Option)
7 Bremse - (Option)
8
Zusatzlüfter (Option)
9
10 Schutzerde
SF...SG".
