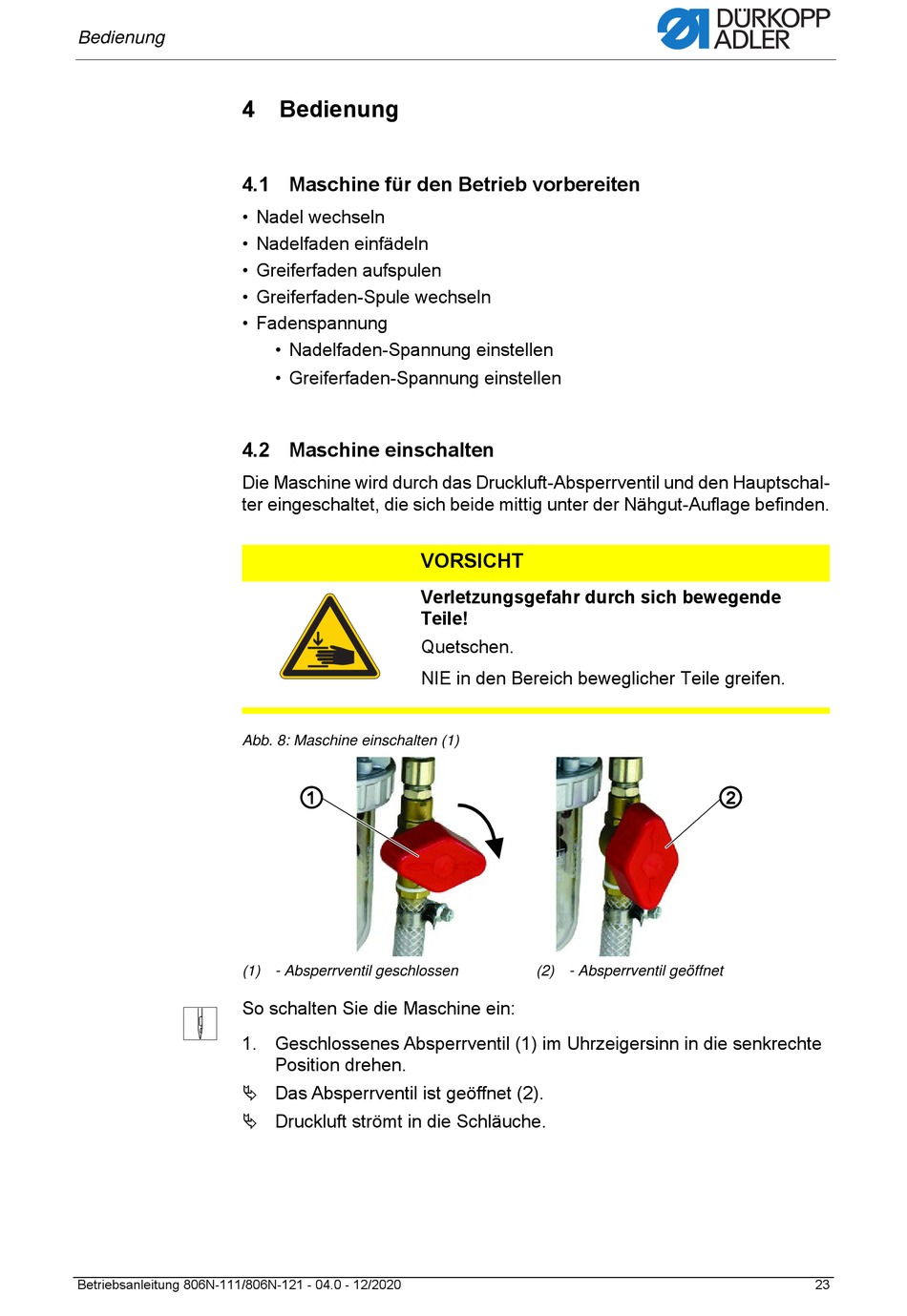

Bedienung
4
4.1 Maschine für den Betrieb vorbereiten
• Nadel wechseln
• Nadelfaden einfädeln
• Greiferfaden aufspulen
• Greiferfaden-Spule wechseln
• Fadenspannung
4.2 Maschine einschalten
Die Maschine wird durch das Druckluft-Absperrventil und den Hauptschal-
ter eingeschaltet, die sich beide mittig unter der Nähgut-Auflage befinden.
Abb. 8: Maschine einschalten (1)
(1) - Absperrventil geschlossen
So schalten Sie die Maschine ein:
1. Geschlossenes Absperrventil (1) im Uhrzeigersinn in die senkrechte
Das Absperrventil ist geöffnet (2).
Druckluft strömt in die Schläuche.
Betriebsanleitung 806N-111/806N-121 - 04.0 - 12/2020
Bedienung
• Nadelfaden-Spannung einstellen
• Greiferfaden-Spannung einstellen
VORSICHT
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen.
NIE in den Bereich beweglicher Teile greifen.
①
Position drehen.
(2) - Absperrventil geöffnet
②
23
