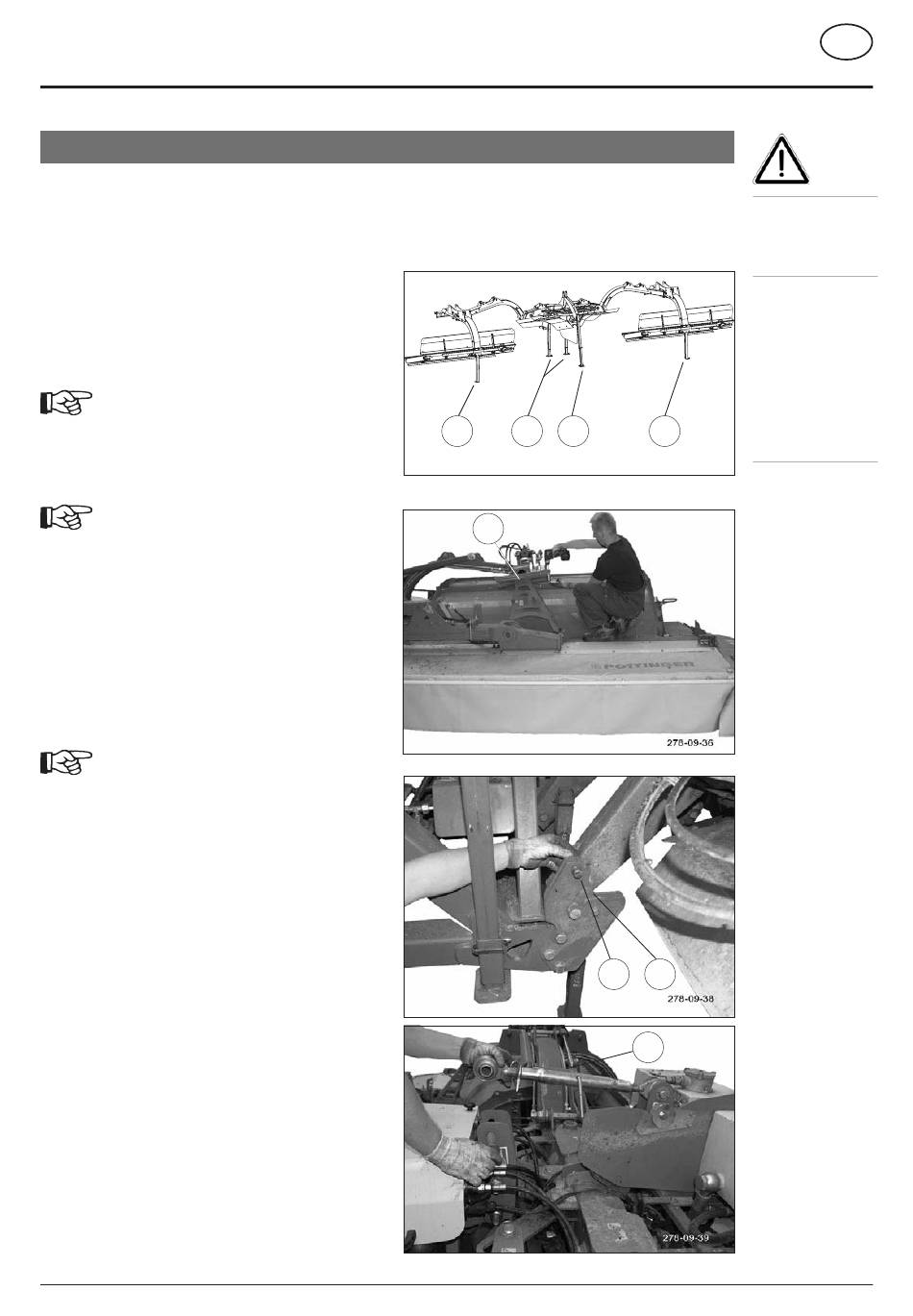

Abbau Der Querförderbänder - Pottinger NOVACAT X8 ED Betriebsanleitung

1. Die Mäheinheit in Ausgangsstellung bringen:
- anheben und in Vorgewendestellung bringen
- Querförderband kurz ausschwenken und dann ganz
einschwenken
2. Stützfüße in Stellung bringen und Gelenkwelle
abstecken:
- Stützfuß (1) pro Band ausschwenken
- Gelenkwelle zwischen Mäheinheit und Querförder-
band abstecken.
Hinweis:
Die Gelenkwelle zuerst am Querförderband
abstecken!
- Die 2 Stützfüße (2) am vorderen Hauptrahmen des
Querförderbandes montieren.
Hinweis:
Diese Stützfüße werden nicht an der
Mäheinheit mittransportiert!
- Den Stützfuß (3) am hinteren Hauptrahmen des
Querförderbandes auf die äußerste Stellung
abstecken.
3. Verriegelungsklappen öffnen
- Die Schrauben der Klappe (4) öffnen
4. Mäheinheit in Arbeitsposition absenken:
Hinweis:
Mit der STOP-Taste der Bedieneinheit
kann das Absenken in Arbeitsposition
unterbrochen werden. Ein schrittweises
und sanftes Absenken ist somit möglich.
5. Unterlenker öffnen:
- Die obere Schraube (5) der Unterlenker-Sicherung
öffnen
- Die Unterlenker-Sicherung (6) ausklappen
6. Oberlenker abhängen:
- Oberlenker (7) entspannen und an der Seite der
Mäheinheit abhängen
0900-D_QUERFÖRDERBAND_3843
Abbau der Querförderbänder
- 54 -
QUERFÖRDERBAND
1 2 3
4
5
Das Querförder-
band nur auf
ebenem, festem
Boden abstellen.
Beim An- und
Abbauen des
Querförderbandes
darf sich niemand
zwischen der
Mähkombination
278-09-37
und der Quer-
förderbandein-
1
heit befinden.
Quetschgefahr!
6
7
D
Achtung!
