Montageanleitung für Taper Spannbuchsen
Einbau

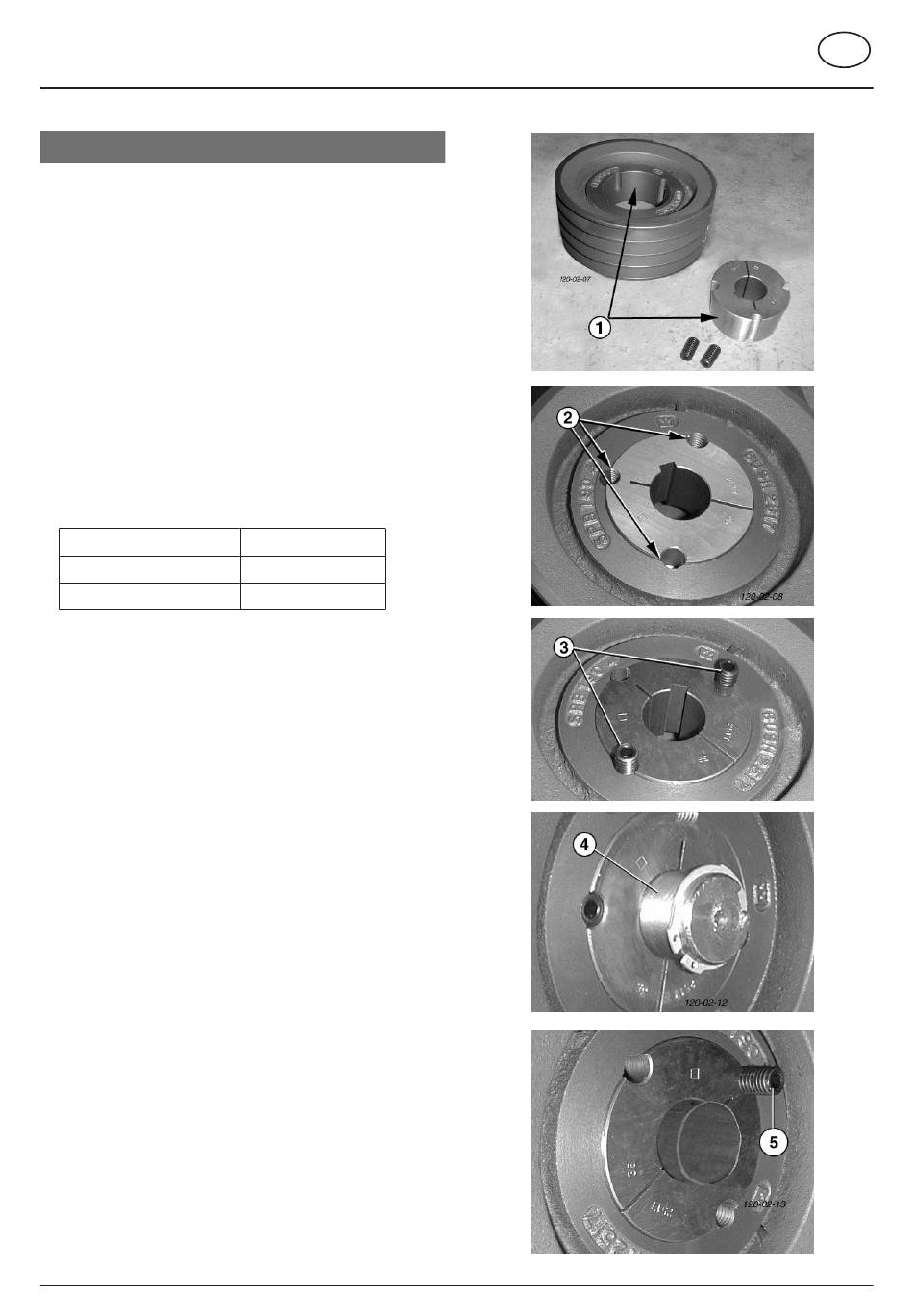

1. Alle blanken Oberflächen wie Bohrung und Kegelmantel der Taper
Spannbuchse sowie die kegelige Bohrung der Scheibe säubern
und entfetten.
2. Taper Spannbuchse in die Nabe einsetzen und alle Anschlußbohrungen
zur Deckung bringen (halbe Gewindebohrungen müssen jeweils
halben glatten Bohrungen gegenüberstehen).
3. Gewindestift bzw. Zylinderschrauben leicht einölen und
einschrauben. Schrauben noch nicht festziehen.
4. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis
zur gewünschten Lage auf die Welle schieben.
- Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der
Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut
muß ein Rückenspiel vorhanden sein.
- Mittels Schraubendreher (DIN 911) Gewindestifte bzw.
Zylinderschrauben gleichmäßig mit den in der Tabelle
angegebenen Anzugsmomenten anziehen.
Bezeichnung der Buchse
2017
2517
- Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der
Schrauben überprüfen und gegebenenfalls korrigieren.
- Um das Eindringen von Fremdkörpern zu verhindern, leere
Anschlußbohrungen mit Fett füllen.
Ausbau
1. Alle Schrauben lösen.
Je nach Buchsengröße ein oder zwei Schrauben ganz
herausschrauben, einölen und in die Abdruckbohrungen
einschrauben (Pos. 5).
2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die
Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle
bewegen läßt.
3. Scheibe mit Buchse von der Welle abnehmen.
0700-D Taper Scheiben_Allg
Anzugsmoment [Nm]
30
49
- 86 -
TAPER SCHEIBE
