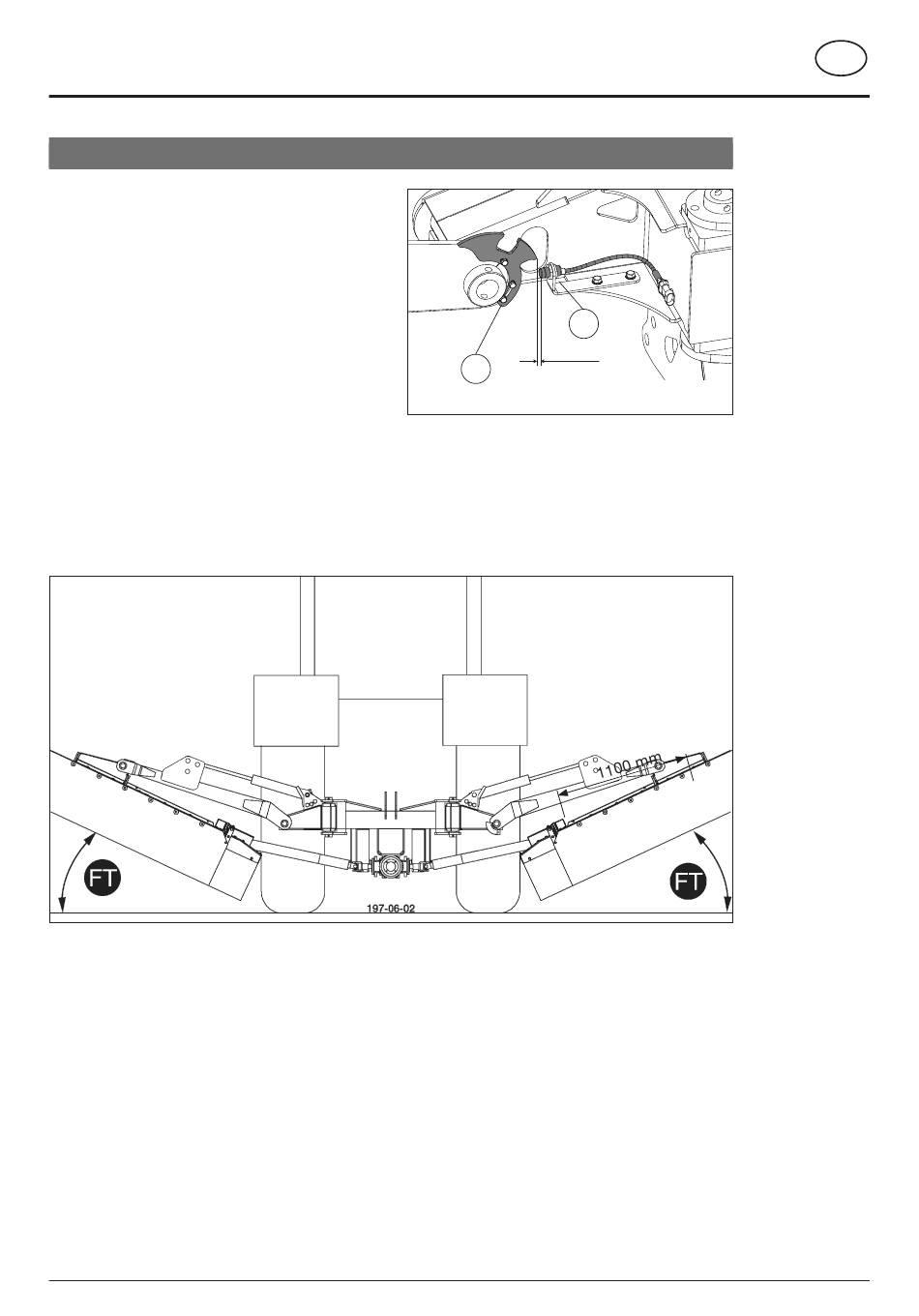

Einstellen der Feld-Transportstellung (Vorgewende FT)
Die folgende Anleitung gilt für beide Mähbalken.
1. Abstand der Sensoren einstellen (3-5 mm).
2. Die beiden Mähbalken soweit hochheben bis die
Hydraulikzylinder auf das Mass "1100 mm" eingefahren
sind.
3. Verschraubung der Scheibe (10) lockern.
4. Die Scheibe (10) im Langloch verschieben bis der Rand
knapp zum Sensor (S1) positioniert ist.
3. Verschraubung der Scheibe wieder festziehen.
Sensoren einstellen
Die Einstellungen und Kontrollen sind immer in jener Betriebsstellung vorzunehmen, wenn der Abstand beim Sensor
am kleinsten ist.
Es ist dabei auch ein eventuell vorhandenes Montage-Spiel zu Berücksichtigen.
Abstand 3-5 mm
1100-D WARTUNG_3843
S1
3-5 mm
10
