Pöttinger - Vertrauen schafft Nähe - seit 1871 Qualität ist Wert, der sich bezahlt macht. Daher legen wir bei unseren Produkten die höchsten Quali¬tätsstandards an, die vom hauseigenen Qualitätsmanagement und von unserer Geschäftsführung permanent überwacht werden. Denn Sicherheit, einwandfreie Funktion, höchste Qualität und absolute Zuverlässigkeit unserer Maschinen im Einsatz sind unsere Kernkompetenzen, für die wir stehen.
Seite 3
A N W E I S U N G E N Z U R Dokument PRODUKTÜBERGABE ALOIS PÖTTINGER Maschinenfabrik GmbH GEBR. PÖTTINGER GMBH A-4710 Grieskirchen Servicezentrum Tel. (07248) 600 -0 D-86899 Landsberg/Lech, Spöttinger-Straße 24 Telefax (07248) 600-2511 Telefon (0 81 91) 92 99-130 / 231 Telefax (0 81 91) 59 656 GEBR.
WARNBILDZEICHEN CE-Zeichen Das vom Hersteller an zu brin gen de CE-Zei chen dokumentiert nach außen hin die Kon for mi tät der Maschine mit den Bestimmungen der Maschinenrichtlinie und mit anderen ein schlä gi gen EG-Richtlinien. Hinweise für die EG-Konformitätserklärung (siehe Anhang) Arbeitssicherheit Mit Unterzeichnung der EG-Kon for mi tät ser klä...
SCHLEPPER VORAUSSETZUNG Schlepper Für den Betrieb dieser Maschine ist folgende Schlepper Voraussetzung notwendig: - Schlepperstärke: Novacat 352 ED / RC - ab 96 kW / 130 PS, - Anbau: Unterlenker Kat. III / Weite 3 - Anschlüsse: siehe Tabelle "Erforderliche Hydraulik und Stromanschlüsse"...
SCHLEPPER VORAUSSETZUNG Erforderliche Hydraulikanschlüsse Einfachwirkender Hydraulikanschluß Doppeltwirkender Kennzeichnung Ausführung Verbraucher Hydraulikanschluß (geräteseitig) Schwimmstellung Standard Aushubzylinder bei 3-Wege-Ventil oben Hydraulische Unterlenkerwippe bzw. Schwenkzylinder (bei aktiver Steuerleine) bei 3-Wege-Ventil unten Hydraulische Entlastung Betriebsdruck Achtung! Kontrollieren Sie die Verträglichkeit der Hydrauliköle, bevor Sie Betriebsdruck minimal 170 bar die Maschine an die Hydraulik-Anlage Ihres Traktors anschließen.
ANBAU AN DEN SCHLEPPER Gerät an Schlepper anbauen 3 Bohrungen 1. Unterlenker am Schlepper einstellen Sicherheits- - Die Unterlenker so fixieren, daß das Gerät seitlich hinweise: nicht ausschwenken kann und der Anbaubock mittig siehe Anhang-A1 positioniert ist. Pkt. 7.), 8a. - 8h.) Fixierschraube Achtung - Oberlenker ankuppeln und sichern.
ANBAU AN DEN SCHLEPPER - Rechten Unterlenker auf Bodenabstand 700mm Hydraulische Entlastung einstellen Hinweis: einstellen Beachten Sie, Kontrolle der Entlastung dass der Grad der Verschmutzung 1. rechten Unterlenker Bolzen auf 700 mm Bodenabstand den Bodendruck einstellen. der Maschine 2. einfachwirkendes Steuergerät auf Schwimmstellung beeinflußt.
ANBAU AN DEN SCHLEPPER Probelauf durchführen Achtung! Hubhöhe einstellen - rechten Unterlenker Bolzen auf 700 mm Bodenabstand Während des einstellen. Einstellvorganges dürfen sich keine Personen im Zapfwellendrehzahl einstellen Maschinenbe- - am Schlepper die passende Zapfwellendrehzahl reich aufhalten. einstellen. Die Mäheinheiten können gering- fügig nach vorne Hinweis:...
TRANSPORT- UND ARBEITSSTELLUNG Umstellen von Arbeits- in Umstellen von Feldtransport- in Feldtransportstellung Transportstellung Sicherheitshinwei- Vorgehensweise: Vorgehensweise: siehe Anhang-A1 1) Antrieb abschalten und Stillstand der Mähscheiben Pkt. 7.), 8c. - 8h.) abwarten Achtung! Das Umstellen Vergewissern Sie sich, dass sich keine von Arbeits- in Achtung! Person im Schwenkbereich des Mähers...
TRANSPORT- UND ARBEITSSTELLUNG Umstellen von Transport- in Arbeitsstellung Sicherheitshinwei- Vorgehensweise: siehe Anhang-A1 Pkt. 7.), 8c. - 8h.) Achtung! Das Umstellen Vergewissern Sie sich, dass der Schwenk- von Arbeits- in bereich des Mähers frei ist! Transportstellung und umgekehrt nur auf ebenem, 1) Steuerleine ziehen festen Boden durchführen.
ABBAUEN UND ABSTELLEN Gerät vom Schlepper abbauen Achtung! Je nach Parksituation kann der Mäher in Transportstellung • Gerät immer (H) oder Arbeitsstellung (R) abgebaut werden. standsicher ab- Der im Folgenden beschriebene Vorgang ist für beide stellen. Situationen gleich: • Stützfuß ver- wenden - sonst Kippgefahr.
EINSATZ Wichtige Bemerkungen vor 5. Bei laufendem Motor Abstand halten. - Verweisen Sie Personen aus dem Gefahrenbereich, Arbeitsbeginn da Gefährdung durch fortgeschleuderte Fremdkörper bestehen kann. Sicherheitshinweise: B e s o n d e r e siehe Anhang-A Pkt. 1. - 7.) Vorsicht ist auf steinigen Feldern und in der Nähe...
EINSATZ Mähen Einstellung für den Einsatz 1. S c h n i t t h ö h e d u r c h Ve r d r e h e n d e r Schlepperhydraulik Oberlenkerspindel bzw. mit dem hydraulischen - Der rechte Unterlenker ist auf H1 ≈...
EINSATZ AM HANG Vorsicht bei Wendemanövern am Hang! Durch das Gewicht (G) der Mäheinheit werden die Fahreigenschaften des Schleppers beeinflußt. Dies kann besonders in Hanglagen zu gefährlichen Situationen führen. Kippgefahr besteht - wenn die Mäheinheit hangabwärts positioniert ist und in dieser Lage hydraulisch angehoben wird, - bei Kurvenfahrten nach links mit angehobener Hinweis Mäheinheit,...
ZINKENAUFBEREITER Funktionsweise Ziel der Aufbereitung ist es, die Wachsschicht (Schutzschicht) am Grashalm aufzureiben. Das Futter gibt somit das Wasser leichter ab und trocknet rascher. Die Aufbereitung erfolgt mit V-förmigen Zinken, die spiralförmig auf der Aufbereiterwelle angeordnet sind. Die Intensität wird über ein Prallblech mit Aufbereiterleisten eingestellt. Sicherheitshin- weis: Vor der Inbetrieb-...
AUFBEREITER (CONDITIONER) Mähen mit dem Aufbereiter Der Aufbereitungs effekt kann verändert werden. - Mit dem Handhebel (13) wird der Abstand zwischen Einstelleiste und Rotor verstellt. In der obersten Stellung ist die Aufbereitung am stärksten (Pos. 3) Das Futter soll aber nicht zerschlagen werden. Richtige Riemenspannung Die Spitze der Markierung (1) muss mit der Beilagscheibe bündig abschliessen, dann ist die Riemenspannung...
ZINKENAUFBEREITER Schwadbreite beim Mähen mit Aufbereiter Die Schwadbreite beim Mähen mit Aufbereiter wird mit den Leitblechen eingestellt. Hinweis Die unten beschriebenen Einstellungen sind als Grundeinstellung zu verstehen. Bedingt durch die unterschiedlichen Futterarten, kann eine optimale Schwadbreite eventuell erst im praktischen Einsatz ermittelt werden.
ZINKENAUFBEREITER Aus- und Einbau des Aufbereiters 7. Entspannen sie den Keilriemen indem sie den Keilriemenspannhebel nach unten drücken. 1. Verringern sie den Öldruck des Vorspannbolzens in der hydraulischen Entlastung, indem sie den Absperrhahn (1) am Anbaubock öffnen. Lesen sie den verringerten Öldruck am Manometer (2) ab.
Seite 22
ZINKENAUFBEREITER 13. Montieren sie das Aufbereiterfahrwerk. 15. Aufbereiter (CR) immer standsicher abstellen Wichtig! Beim Mähen ohne Aufbereiter sind am Mähbal- ken zusätzlich Schutzelemente und die beiden Schwadformer zu montieren. Teile siehe Ersatzteil- Einbau des Aufbereiters (CR), des Schwadformers (SF) liste. oder der Baugruppe "Schutz hinten"...
WALZENAUFBEREITER Funktionsweise Der Walzenaufbereiter ist für Luzerne und Kleearten geeignet. Zwei angetriebene, ineinandergreifende Walzen quetschen das Mähgut. Dabei wird die natürliche Wachsschicht der Pflanzen verletzt und die Trocknungszeit wird beschleunigt. Sicherheitshinweis: Vor der Inbe- triebnahme die Betriebsanleitung und im speziellen die Sicherheits- hinweise lesen und beachten.
WALZENAUFBEREITER Federvorspannung der oberen Walze: Die obere Walze ist beweglich und wird links und rechts jeweils mit einer Feder vorgespannt. Die Intensität der Federvorspannung wird jeweils mit der Mutter (WS) eingestellt. Standardeinstellung (SE): 210 mm Schwadbreite einstellen: Das gemähte und aufbereitete Mähgut wird mit den Schwadblechen zur gewünschten Schwadbreite geformt.
Seite 25
WALZENAUFBEREITER Wartung Reinigung: (alle 20 Betriebsstunden) • Die Abdeckungen und Wartungsöffnungen (WA) beim Riemen- und Kettenantrieb abschrauben • Abgelagerten Schmutz entfernen Vorsicht! • Gummiwalzen reinigen Vor Wartungs- und Schmutz kann die Schmierung beein- Reparaturarbeiten trächtigen und in Folge Sachbeschä- Motor abstellen und Schlüssel digung hervorrufen! abziehen.
WALZENAUFBEREITER Walzenlage ändern: (bei Bedarf) Nach mehrmaligem Nachspannen der Antriebsketten wird sich die Walzenlage verändern. Walzenlage einstellen: Schrauben (WS) öffnen und die Walze verdrehen. Die Stellung der unteren Walze so einstellen, bis die Profile der beiden Walzen optimal ineinander greifen und sich nicht gegenseitig berühren.
MÄHEN OHNE AUFBEREITER Mähen ohne Aufbereiter Besonders zu beachten, wenn der Aufbereiter vom Mähbalken demontiert ist! Hinweis Eine Maschine mit Aufbereiter (CR) ist als gesamte Einheit mit ordnungsgemäßen Schutzelementen ausgestattet. Falls aber der Aufbereiter abgebaut wird ist die Mäheinheit nicht mehr vollständig verkleidet.
MÄHEN OHNE AUFBEREITER Schwadbreite beim Mähen ohne Aufbereiter Mit den Schwadscheiben wird beim Mähen ohne Aufbereiter die Schwadbreite bestimmt. Dadurch wird ein Überfahren des Mähgutes mit breiten Schlepperreifen vermieden. Schwadscheiben montieren - Montieren sie die Schwadscheiben an Position 1 (siehe auch vorige Seite Rahmen "Schutz hinten") links und rechts Einstellung der beiden Zugfedern...
ANFAHRSICHERUNG Anfahrsicherung Achtung! Beim Ausmähen um Bäume, Zäune, Grenz steine u.ä. kann es trotz vorsichtiger und langsamer Fahrweise zum Wenn sie nicht Anfahren an Hindernisse mit dem Mähbalken kommen. sicher sind, ob Um dabei Schäden zu vermeiden, ist am Mähwerk eine die zu mähende Anfahrsicherung vorgesehen.
ALLGEMEINE WARTUNG Sicherheitshinweise Abstellen im Freien Sicher- heitshin- • Vor Einstell- Wartungs- und Reparaturarbeiten Motor Bei längerem Abstellen im Freien, weise abstellen. Kol ben stan gen reinigen und • Vor Einstell- an schlie ßend mit Fett konservieren. Wartungs- und FETT Reparaturarbeiten Motor abstellen.
X1 = Maß vom Boden bis Mähbalkenoberkante gewährleistet die notwendige Schmierung nicht. OIL LEVEL NOVACAT 352 ED: X1 = 235mm TD17/99/10 • Jene Seite an der sich die Öleinfüllschraube befindet bleibt am Boden. Ölwechsel Mähbalken • Den Mähbalken auf der anderen Seite um (X1) an- - Ölwechsel nach den ersten 50 Betriebs stunden,...
WARTUNG UND INSTANDHALTUNG Ölwechsel Winkelgetriebe 1 Ölwechsel Winkelgetriebe 2 - Ölwechsel nach den ersten 50 Betrieb sstunden. - Ölwechsel nach den ersten 50 Betrieb sstunden. Die Ölmenge ist, unter normalen Betriebsbedingungen, Die Ölmenge ist, unter normalen Betriebsbedingungen, jährlich zu ergänzen (OIL LEVEL). jährlich zu ergänzen (OIL LEVEL).
WARTUNG Verschleiß-Kontrolle der Mähklingenhalterung Verschleißteile sind: Achtung! • Mähklingen-Halterungen (30) Unfallgefahr bei • Mähklingen-Bolzen (31) abgenützten Ver- schleißteilen. Solche, abge- nützten Ver- schleißteile dürfen nicht weiterverwendet werden. Es besteht sonst Unfallgefahr durch fortge- schleuderte Teile (z.B. Mähklingen, Bruchstücke . . .). Arbeitsschritte - Sichtkontrolle K o n t r o l l i e r e n S i e...
WARTUNG UND INSTANDHALTUNG Halter für Schnellwechsel der Kontrollen der Mähklingenaufhängung Mähklingen - Normale Kontrolle alle 50 Stunden. - Öftere Kontrolle bei Mähen auf steinigem Gelände oder Achtung! sonstigen, schwierigen Einsatzbedingungen. Für Ihre Sicherheit - Sofortige Kontrolle nach Auffahren auf ein festes •...
WARTUNG UND INSTANDHALTUNG Wechseln der Mähklingen 1. Hebel (H) von der linken oder rechten Seite bis zum Anschlag zwischen Mähscheibe und Klingenhalter (30) in "Pos. A" einführen. 2. Hebel von "Pos. A" nach "Pos. B" schwenken und damit den beweglichen Klingenhalterr (30) nach unten drücken.

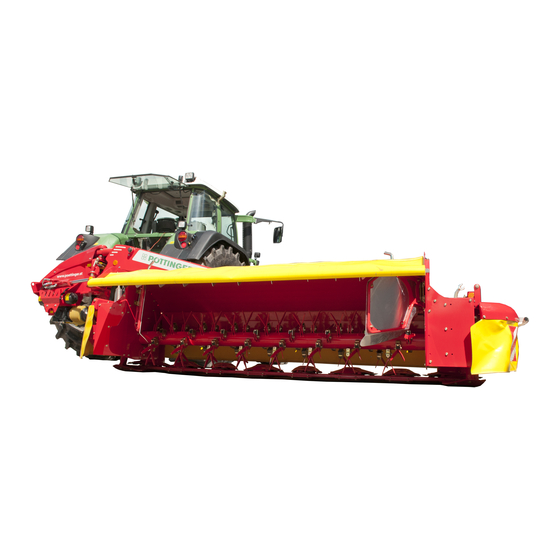

Fahr zeu ges / Gerätes auf der Titelseite der Betriebsanleitung ein. Bestimmungsgemäße Verwendung des Mähwerks Das Mähwerk „NOVACAT 352 ED / RC (Type PSM 3784)“ ist ausschließlich für den üblichen Einsatz bei landwirtschaftlichen Arbeiten bestimmt. • Zum Mähen von Wiesen und kurzhalmigem Feldfutter.
Das Original ist nicht zu fälschen … Sie fahren besser mit Pöttinger Originalteilen • Qualität und Pass genauig keit Sie stehen vor der Entscheidung “Original” oder “Nachbau”? Die Entscheidung wird oft vom Preis bestimmt. Ein “Billigkauf” kann aber manchmal sehr teuer werden. - Betriebssicherheit.
ANHANG -A SICHERHEITSHINWEISE Hinweise für die Arbeitssicherheit 5.) Ersatzteile In dieser Betriebs anleitung sind alle Stellen, a. Originalteile und Zubehör sind spe ziell für die die die Si cher heit betreffen mit diesem Zeichen Maschinen bzw. Ge rä te konzipiert. ver se hen.
Seite 41
ANHANG -A SICHERHEITSHINWEISE 9.) Personen mitnehmen verboten a. Das Mitnehmen von Personen auf der Maschine ist nicht zulässig. b. Die Maschine darf auf öffentlichen Verkehrswegen nur in der be schrie be nen Position für Stra ßen tran sport befördert werden. 10.) Fahreigenschaft mit Anbaugeräten a.
GELENKWELLE Anhang - B Anpassen der Gelenkwelle Arbeitshinweise Die richtige Länge wird durch vergleichen beider Beim Einsatz der Maschine darf die zulässige Achtung! Gelenkwellenhälften festgelegt. Zapfwellendrehzahl nicht überschritten werden. Verwen den Sie nur - Nach Abschalten der Zapfwelle kann das angebaute die angegebene Gerät nachlaufen.
GELENKWELLE Anhang - B Funktionshinweise bei Verwendung einer Noc ken schaltkupplung Die Nockenschaltkupplung ist eine Überlastkupplung, die das Drehmoment bei einer Überlastung auf “ Null ”schaltet. Die abgeschaltete Kupplung läßt sich durch Auskuppeln des Zapfwellenantriebes einschalten. Die Einschaltdrehzahl der Kupplung liegt unter 2oo U/min. Achtung! Wiedereinschalten auch bei Absenken der Zapfwellen-Drehzahl möglich.
FETT Schmierplan Plan de graissage Lubrication chart alle X Betriebsstunden Toutes les X heures de service after every X hours operation 40 F alle 40 Fuhren 40 F Tous les 40 voyages 40 F all 40 loads 80 F alle 80 Fuhren 80 F Tous les 80 voyages 80 F...
REPARATUR HINWEISE Reparaturen am Mähbalken • Markierungen fluchtend (K1, K2). • Mutter (M) erst dann aufschrauben wenn die Länge (L) des Gewindes ausreicht um eine Beschädigung zu vermeiden. • Mutter (M) gegen Losdrehen sichern - mit "Loctite 24 2" oder gleichwertigem Produkt - und Ankörnung (2x) R-49 0300-D REP.
TAPER SCHEIBE Montageanleitung für Taper Spannbuchsen Einbau 1. Alle blanken Oberflächen wie Bohrung und Kegelmantel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. 2. Taper Spannbuchse in die Nabe einsetzen und alle Anschlußbohrungen zur Deckung bringen (halbe Gewindebohrungen müssen jeweils halben glatten Bohrungen gegenüberstehen).
WICHTIGE ZUSATZINFORMATION FÜR IHRE SICHERHEIT Kombination von Traktor und Anbaugerät Der Anbau von Geräten im Front- und Heck-Dreipunktgestänge darf nicht zu einer Überschreitung des zulässigen Gesamtgewichtes, der zulässigen Achslasten und der Reifentragfähigkeiten des Traktors führen. Die Vorderachse des Traktors muß immer mit mindestens 20% des Leergewichtes des Traktors belastet sein.
Seite 53
WICHTIGE ZUSATZINFORMATION FÜR IHRE SICHERHEIT BERECHNUNG DER TATSÄCHLICHEN VORDERACHSLAST T V tat (Wird mit dem Frontanbaugerät (G ) die erforderliche Mindestballastierung Front (G ) nicht erreicht, muß das Gewicht des Frontanbaugerätes V min auf das Gewicht der Mindestballastierung Front erhöht werden!) Tragen Sie die berechnete tatsächliche und die inder Betriebsanleitung des Traktors angegebene zulässige Vorderachslast in die Tabelle ein.
Gesetzesvorschriften für Anbaugeräte, die bei Straßenfahrt vom Anhang - C Zugahrzeug ge tra gen werden, wie z.B. Pfl üge, Eggen, Frontlader, alle Dreipunktgeräte usw. Nr. 218 Merkblatt für Anbaugeräte Bauartgenehmigung und Prüfzeichen für Fahrzeug- Bonn, den 27. November 2009 teile (§ 22a StVZO) S 33/7347.6/20-08 Für Anbaugeräte besteht keine Bauartgenehmi- Das Merkblatt für Anbaugeräte vom 25.03.1999, VkBI.
4.8.1 Beim Anbringen von Anbaugeräten sind dieVor- 4.10.1.1.4 Können die Kriterien nach 4.10.1.1.2 und 4.10.1.1.3 schriften über die zulässigen Abmessungen zu nicht eingehalten werden, ist der Betrieb auf öffent- beachten. Werden die nach § 32 StVZO höchst- lichen Straßen als Kraftfahrzeug in der vorgestellten zulässigen Abmessungen überschritten, ist eine Kombination nicht zulässig.
Das Mitführen eines Starrdeichselanhängers 4.15.3.2 Bei Leuchten darf der höchste Punkt der leuchten- ist nur zulässig, wenn das Gesamtgewicht den Fläche nicht mehr als 1500 mm, bei Rück- des Anhängers das Gesamtgewicht des strahlern nicht mehr als 900 mm über der Fahrbahn ziehenden Fahrzeugs nicht übersteigt und liegen.
4.15.7.1 Der am weitesten vorn angebrachte Rückstrahler 4.15.8 Fahrzeuge über 6 m Länge müssen an den Längs- darf höchstens 3 m vom vordersten Punkt des seiten mit nach der Seite wirkenden Seitenmar- Fahrzeugs angeordnet sein4). Mindestens je ein kierungsleuchten nach der Richtlinie 76/756/EWG Rückstrahler muss im mittleren Drittel des Fahr- ausgerüstet sein.
EG-Konformitätserklärung Originalkonformitätserklärung Firmenbezeichnung und Anschrift des Herstellers: Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 AT - 4710 Grieskirchen Maschine (auswechselbare Ausrüstung): NOVACAT 352 ED /RC Mähwerk Type 3784 Serialnummer Der Hersteller erklärt ausdrücklich, daß die Maschine allen einschlägigen Bestimmungen folgender EG-Richtlinie entspricht: Maschinen 2006/42/EG Zusätzlich wird die Übereinstimmung mit folgenden anderen EG-Richtlinien und/oder einschlägigen Bestimmungen erklärt...
Seite 59
Im Zuge der technischen Wei ter ent wick lung La société PÖTTINGER Ges.m.b.H améliore Following the policy of the PÖTTINGER Ges. arbeitet die PÖTTINGER Ges.m.b.H stän dig constamment ses produits grâce au progrès m.b.H to improve their products as technical an der Verbesserung ih rer Pro duk te.
