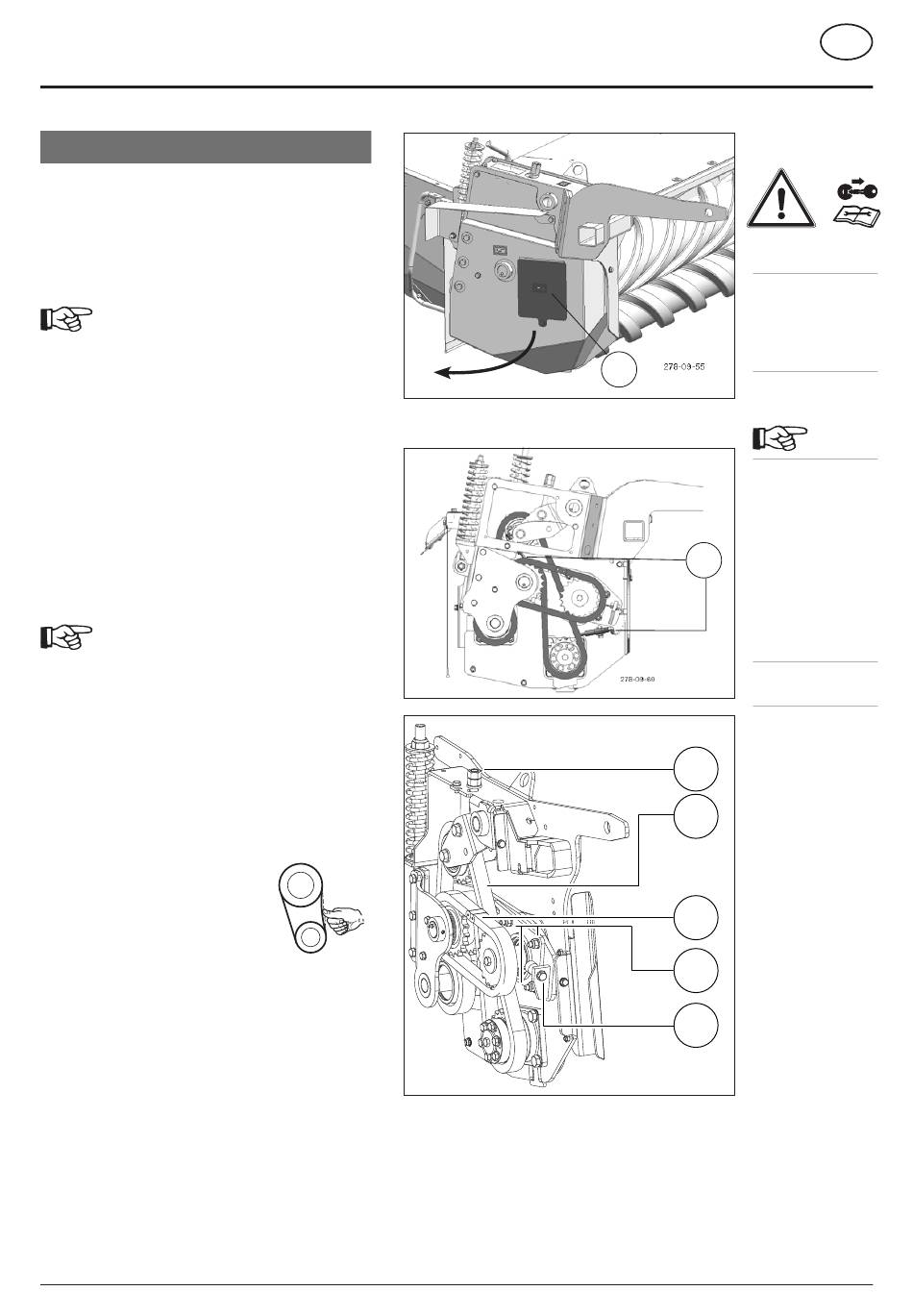

Wartung
Reinigung: (alle 20 Betriebsstunden)
• Die Abdeckungen und Wartungsöffnungen (WA) beim
Riemen- und Kettenantrieb abschrauben
• Abgelagerten Schmutz entfernen
• Gummiwalzen reinigen
Schmutz kann die Schmierung beein-
trächtigen und in Folge Sachbeschä-
digung hervorrufen!
Wartungseinheit Kettenantrieb
Schmierung: (alle 20 Betriebsstunden)
Die Antriebsketten werden durch die zentrale
Schmiereinrichtung geschmiert. Mit jedem Hebevorgang
des Mähers wird ein Schmierimpuls ausgelöst.
• Funktionskontrolle der Schmiereinrichtung (S)
• Ölstand kontrollieren. (Der Ölbehälter ist am Tragrahmen
montiert)
Ölstand der zentralen Schmiereinheit
vor jedem Einsatz prüfen. Der Betrieb
ohne ausreichender Schmierung führt zu
Sachbeschädigung der Antriebsketten.
Kettenspannung: (alle 60 Betriebsstunden)
Kurze Antriebskette
Kettenspannung mit dem Daumen am Prüfpunkt (PP1)
kontrollieren. Optimale Abweichung: 3,5 - 5mm
Kettenspannung ändern:
• Schrauben (3) lockern
• Spannschraube (WS1) einstellen
Lange Antriebskette
Kettenspannung mit dem Daumen am Prüfpunkt (PP2)
kontrollieren. Optimale Abweichung: 5 - 8 mm
Kettenspannung ändern:
• Spanschraube (WS2) einstellen
1000-D_WALZENAUFBEREITER_3843
021-09-20
- 45 -
WALZENAUFBEREITER
WA
S
WS2
PP2
PP1
3
WS1
021-09-16
D
Vorsicht!
Vor Wartungs- und
Reparaturarbeiten
Motor abstellen
und Schlüssel
abziehen.
Hinweis:
Folgende Öle
werden für die
zentrale Schmie-
reinricht-ung
empfohlen:
- Synthetiköl
HEES 46
- Hydrauliköl HLP
46
Nur sauberes Öl
verwenden!
