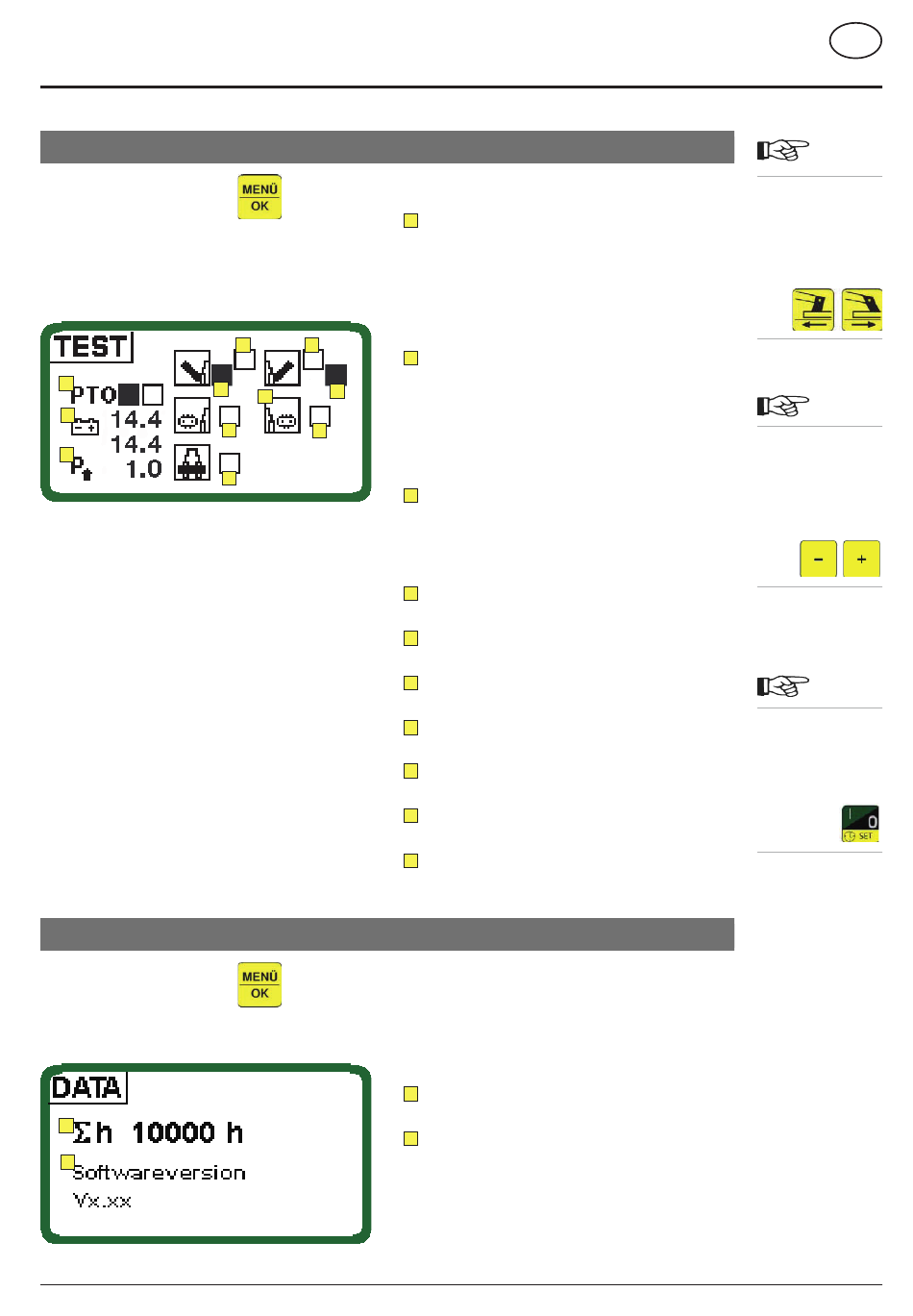

Beim Drücken der Taste "Menü"
wird folgende Menü-Seite angezeigt.
Das TEST-Menü kommt nach dem SET-Menü.

Sensortest

a
b
c
Ein schwarz gefülles Kästchen bedeutet:
Sensor / Schalter liefert Signal "1"
Beim Drücken der Taste "Menü"
wird folgende Menü-Seite angezeigt.
Das DATA-Menü kommt nach dem TEST-Menü.
a
b
1100_D-Power-Control_3843
TEST-Menü
am Schaltpult
e f
d
g
g
h i
j
DATA-Menü
am Schaltpult
POWER CONTROL - STEUERUNG
Bedeutung der Anzeige:
PTO (Gelenkwelle)
a
Im linken Feld wird die Funktion des Sensors während
des Stillstandes der Gelenkwelle geprüft.
Im rechten Feld wird die Funktion des Sensors
bei drehender Gelenkwelle geprüft, dieses Feld
wird schwarz hinterlegt wenn sich die Gelenkwelle
schneller als 10 U/min dreht.
Spannungsanzeige
b
Die obere Volt-Anzeige zeigt den geringst
gemessenen Versorgungsspannungwert seit dem
Start der Bedienung an. Dieser Wert bleibt bis zum
nächsten Neustart gespeichert.
Die untere Volt-Anzeige zeigt den aktuell
gemessenen Versorgungsspannungwert an.
Voltanzeige des Druckmessumformers
c
Bei dieser Anzeige wird der aktuell ausgegebene
Spannungswert des Druckmessumformers
angezeigt. Somit kann mit Hilfe des Datenblattes
die Funktion geprüft werden.
S5
d
Feldtransport-/ Arbeitsposition Mäher links
S15
e
Transportposition Mäher links
S13
f
Transportposition Mäher rechts
S3
g
Feldtransport-/ Arbeitsposition Mäher rechts
h S9
Querförderband rechts
S10
i
Querförderband links
j S7
Position Frontmäher
Bedeutung der Anzeige:
Betriebsstunden
a
Softwareversion
b
- 24 -
D
Hinweis!
Die Navigation
zu den Ein-
gabefeldern
erfolgt mit den
Pfeiltasten am
Schaltpult.
Hinweis!
Das Ändern der
jeweiligen Konfi-
guration erfolgt
mit den Plus und
Minus -Tasten
des Schaltpultes.
Hinweis!
Das Menü kann auf
jeder Seite durch
das Drücken der
"I/O"-Taste ver-
lassen werden.
