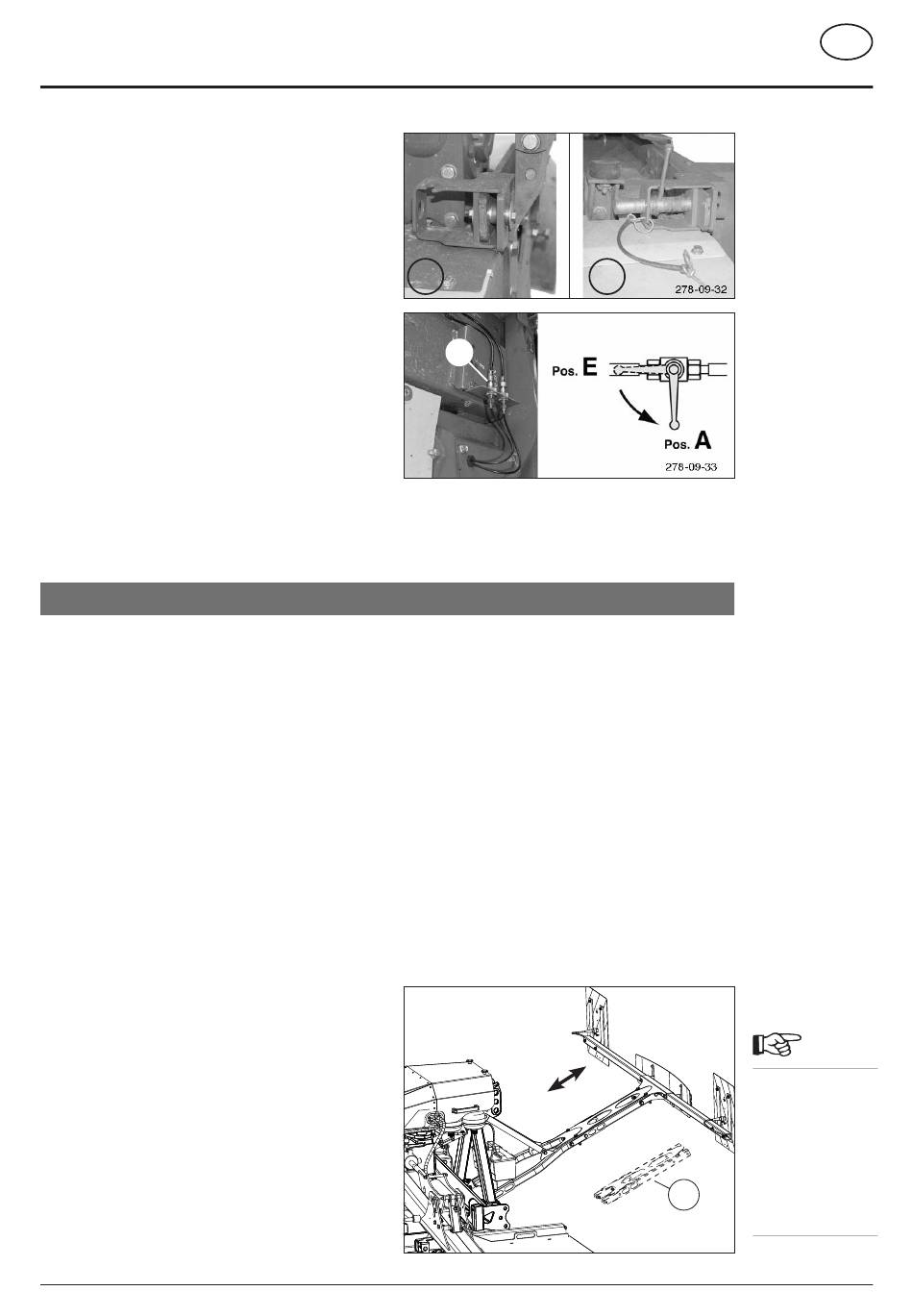

5. Haltebolzen öffnen
Die Aufbereiter werden mit jeweils 2 Haltebolzen an
der Mäheinheit befestigt.
Standard (A): Schraube + Hülse
Wunschausrüstung (B): Schnellverschluß mit Feder-
unterstützung.
6. Schmierleitung abstecken:
(Die Schmierleitung wird nur bei Verwendung
der Walzenaufbereiter angeschlossen!)
Absperrhahn der zentralen Ölschmierung am
Anbaubock schließen (Pos. A)
Zum An- und Abstecken den Anschluß der Schmier-
leitung auf der Mäheinheit heraus schieben.
7. Aufbereiter entfernen
1. Reinigen
Den Aufbereiter / Schwadformer und die Mäheinheit gründlich reinigen, im Speziellen die Verbindungspunkte.
2. Aufbereiter oder Schwadformer in die Halterung der Mäheinheit schieben.
3. Haltebolzen schließen
Standard (A): Schraube + Hülse
Wunsch (B): Schnellverschluß mit Federunterstützung.
4. Fahrwerk abstecken
5. Aufbereiter-Fixierung einstellen und sichern
Mit der Aufbereiter-Fixierung (1) wird auch die optimale Justage zwischen Mäheinheit und Aufbereiter eingestellt.
Die Riemenscheiben auf der Innenseite des Aufbereiters sind fluchtig zu den Riemenscheiben der Mäheinheit
einzustellen. Aufbereiter-Fixierung sichern!
6. Riemen montieren, spannen und Schutzabdeckung anbringen
Details siehe Absatz "Aufbereiter demontieren"
7. Schmierleitung anstecken (nur bei Walzenaufbereiter)
Absperrhahn der zentralen Ölschmierung am Anbaubock öffnen (Pos. E)
8. Entlastungsdruck der Mäheinheit anpassen:
Nach der Montage des neuen Aufbereiters ist der
Entlastungsdruck der Mäheinheit neu einzustellen.
Als Richtwerte bei Variante "hydraulische Entlastung"
gelten:
Schwadformer:
Zinkenaufbereiter:
Walzenaufbereiter:
9. Beleuchtungsträger anpassen
Der Beleuchtungsträger kann je nach Aufbereiter oder
Schwadformer mit einem Zwischenstück (Z) in der
Länge verändert werden.
0900-D_Aufbereiter wechseln_3843

Aufbereiter montieren

90 - 100 bar
130 - 140 bar
160 - 170 bar
AUFBEREITER WECHSELN
A
1
- 49 -
B
richtig eingestell-
Z
278-09-70
D
Tipp!
Kontrolle des
ten Entlastungs-
druck:
Die Mäheinheit
läßt sich auf der
Außenseite per
Hand anheben
(ca. 80 kg).
