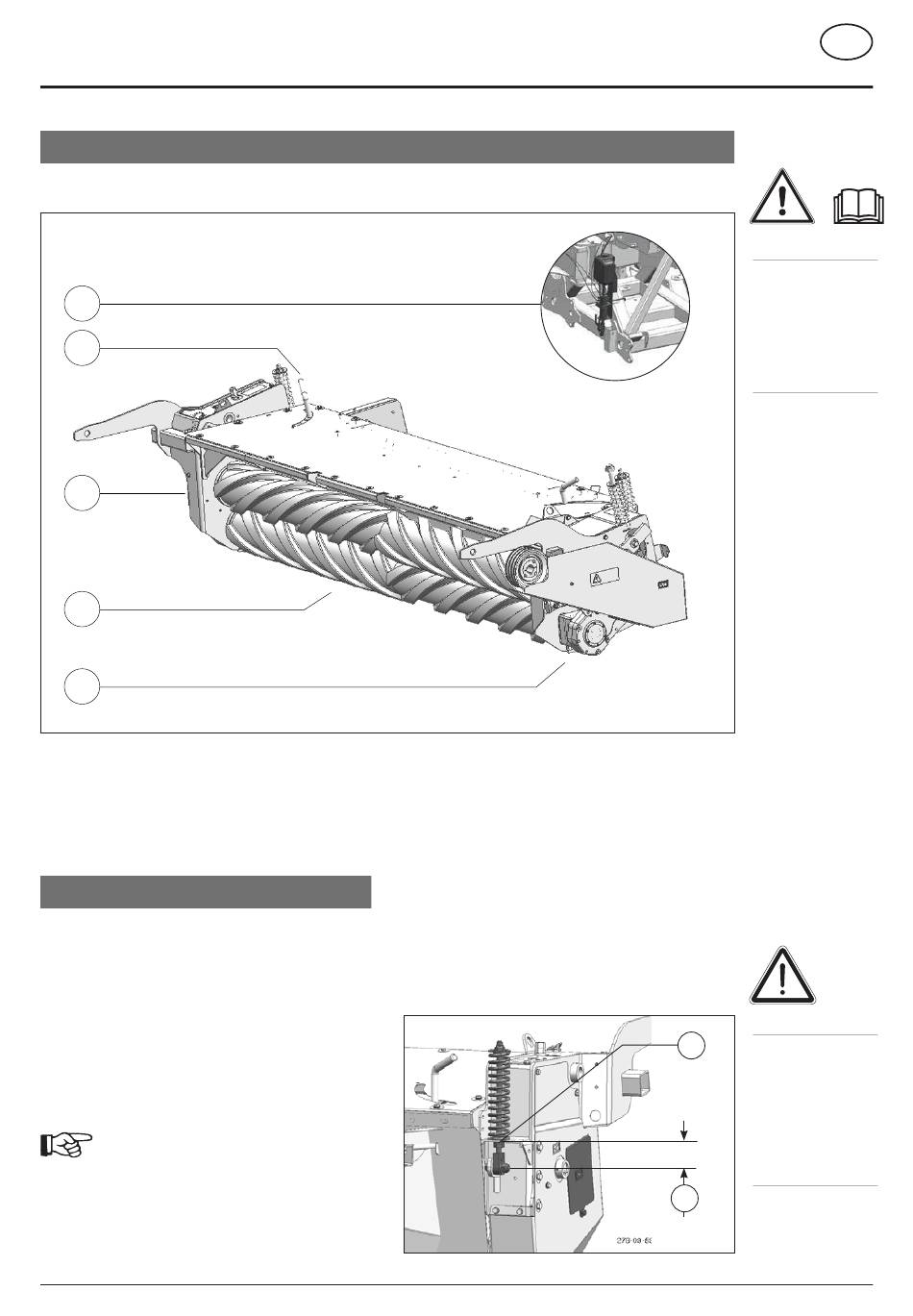

Der Walzenaufbereiter ist für Luzerne und Kleearten geeignet. Zwei angetriebene, ineinandergreifende Walzen quetschen
das Mähgut. Dabei wird die natürliche Wachsschicht der Pflanzen verletzt und die Trocknungszeit wird beschleunigt.
1
2
3
4
5
Bezeichnungen:
(1)
Zentrale Schmiereinheit (am Tragrahmen)
(2)
Verstelleinheit für Schwadbleche (links und rechts)
(3)
Wartungseinheit: Kettenantrieb
Einstellmöglichkeiten
Im Auslieferungszustand ist der Walzenaufbereiter
für mittlere Intensität voreingestellt. Für eine optimale
Anpassung an die Umgebungsbedingungen können
folgende Einstellungen vorgenommen werden:
Abstand der Walzen zueinander:
Der Walzenabstand wird auf der linken und rechten
Seite identisch mit der Verstellschraube (1) eingestellt.
Grundeinstellung: (X) = 70 mm
Aufgrund von Bauteiltoleranzen kann trotz
Grundeinstellung ein ungleichmäßiger
Walzenspalt entstehen. Kontrollieren und
bei Bedarf einseitig die Verstellschraube
(1) nachstellen.
1000-D_WALZENAUFBEREITER_3843
Funktionsweise
(4)
obere und untere Gummiwalze
(5)
Wartungseinheit: Riemenantrieb
- 43 -
WALZENAUFBEREITER
278-09-45a
1
X
D
Sicherheitshinweis:
Vor der Inbe-
triebnahme die
Betriebsanleitung
und im speziellen
die Sicherheits-
hinweise lesen
und beachten.
Warnung!
Rotierende
Bauteile, Ein-
zugsgefahr.Bei
laufendem Motor
niemals Schutz-
einrichtungen
öffnen oder
entfernen.
