Installation und Montage
5.4.3
Controller surfaceCONTROL 3D 2500
5.4.3.1
Allgemein
Sämtliche Anschlüsse für den Controller befinden sich an der Frontseite.
1
2

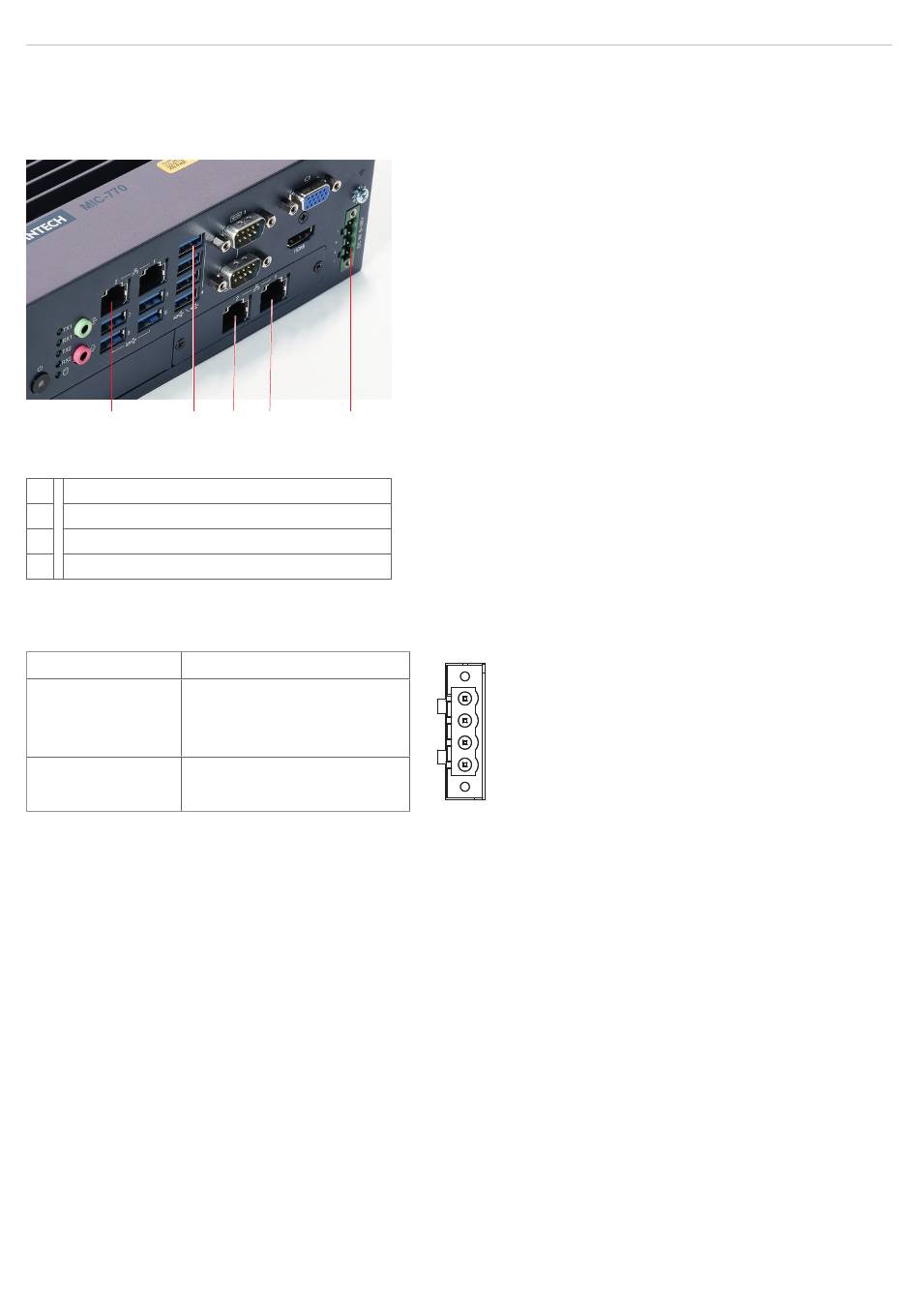

Abb. 16 Rückansicht Sensor mit Anschlüssen
1
Ethernet-Buchse, Anschluss PC
2
Sensorsteuerung
3
Ethernet-Buchse Kamera 1 und 2
4
Versorgung
5.4.3.2
Versorgungsspannung (Power)
Der Stromversorgungsanschluss ist als 4-poliger Steckverbinder ausgeführt.
Pin/Bezeichnung
Bemerkung
9 V ... 36 V DC
+
(Nennwert 24 V, max.
Leistungsaufnahme 112 W)
-
0 V
Abb. 17 Belegung des Stromversorgungsanschlusses, Ansicht: Stecker Gehäuseseite
Die Betriebsspannung ist gegen Verpolung geschützt. Verwenden Sie für den Anschluss an ein Netzgerät bzw. für die
Ausgänge nur geschirmte Leitungen oder Originalkabel aus dem Zubehörprogramm.
surfaceCONTROL 3D SC2500 / SC2510
3
3
4
-
+
+
-
Seite 20
