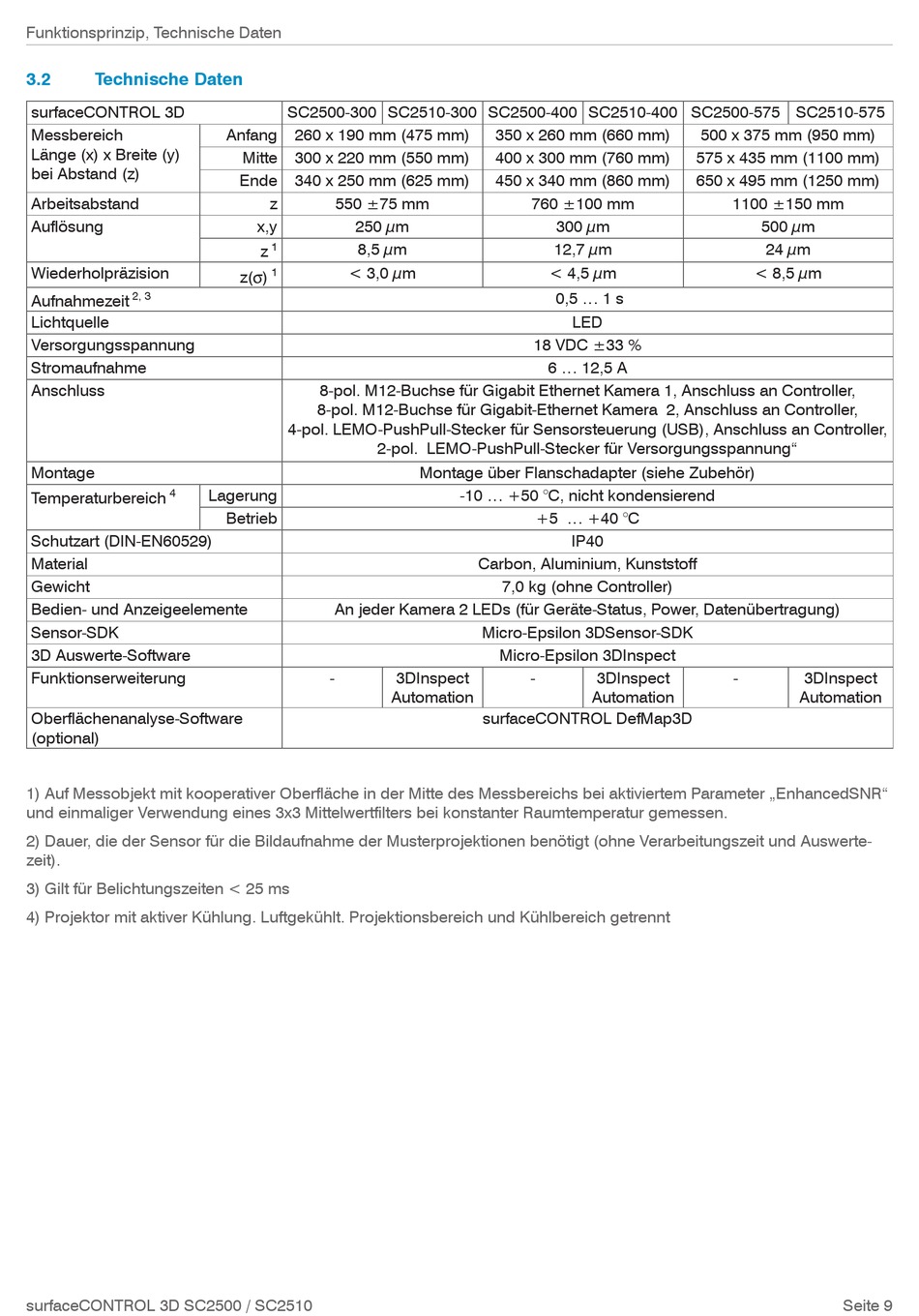

Technische Daten
surfaceCONTROL 3D
Messbereich
Länge (x) x Breite (y)
bei Abstand (z)
Arbeitsabstand
Auflösung
Wiederholpräzision
2, 3
Aufnahmezeit
Lichtquelle
Versorgungsspannung
Stromaufnahme
Anschluss
Montage
4
Temperaturbereich
Schutzart (DIN-EN60529)
Material
Gewicht
Bedien- und Anzeigeelemente
Sensor-SDK
3D Auswerte-Software
Funktionserweiterung
Oberflächenanalyse-Software
(optional)
1) Auf Messobjekt mit kooperativer Oberfläche in der Mitte des Messbereichs bei aktiviertem Parameter „EnhancedSNR"
und einmaliger Verwendung eines 3x3 Mittelwertfilters bei konstanter Raumtemperatur gemessen.
2) Dauer, die der Sensor für die Bildaufnahme der Musterprojektionen benötigt (ohne Verarbeitungszeit und Auswerte-
zeit).
3) Gilt für Belichtungszeiten < 25 ms
4) Projektor mit aktiver Kühlung. Luftgekühlt. Projektionsbereich und Kühlbereich getrennt
surfaceCONTROL 3D SC2500 / SC2510
SC2500-300 SC2510-300 SC2500-400 SC2510-400 SC2500-575 SC2510-575
Anfang
260 x 190 mm (475 mm)
Mitte
300 x 220 mm (550 mm)
Ende
340 x 250 mm (625 mm)
z
550 ±75 mm
x,y
250 µm
8,5 µm
1
z
< 3,0 µm
1
z(s)
8-pol. M12-Buchse für Gigabit Ethernet Kamera 1, Anschluss an Controller,
8-pol. M12-Buchse für Gigabit-Ethernet Kamera 2, Anschluss an Controller,
4-pol. LEMO-PushPull-Stecker für Sensorsteuerung (USB), Anschluss an Controller,
2-pol. LEMO-PushPull-Stecker für Versorgungsspannung"
Lagerung
Betrieb
An jeder Kamera 2 LEDs (für Geräte-Status, Power, Datenübertragung)
-
350 x 260 mm (660 mm)
400 x 300 mm (760 mm)
450 x 340 mm (860 mm)
760 ±100 mm
300 µm
12,7 µm
< 4,5 µm
0,5 ... 1 s
18 VDC ±33 %
6 ... 12,5 A
Montage über Flanschadapter (siehe Zubehör)
-10 ... +50 °C, nicht kondensierend
+5 ... +40 °C
Carbon, Aluminium, Kunststoff
7,0 kg (ohne Controller)
Micro-Epsilon 3DSensor-SDK
Micro-Epsilon 3DInspect
3DInspect
-
Automation
surfaceCONTROL DefMap3D
500 x 375 mm (950 mm)
575 x 435 mm (1100 mm)
650 x 495 mm (1250 mm)
1100 ±150 mm
LED
IP40
3DInspect
-
Automation
500 µm
24 µm
< 8,5 µm
3DInspect
Automation
