Installation und Montage
5.
Installation und Montage
5.1
Sensor
Alle Komponenten des Sensors sind bereits werksseitig vormontiert.
Entnehmen Sie die Befestigungsmaße den Maßzeichnungen.
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung.
HINWEIS
Beschädigung oder Zerstörung des Sensors möglich.
Bevor Sie den Sensor an die Spannungsversorgung und den Systemrechner anschließen, montieren Sie ihn auf
einem Stativ oder Roboter mit den entsprechenden Montageadaptern.
300
260
340

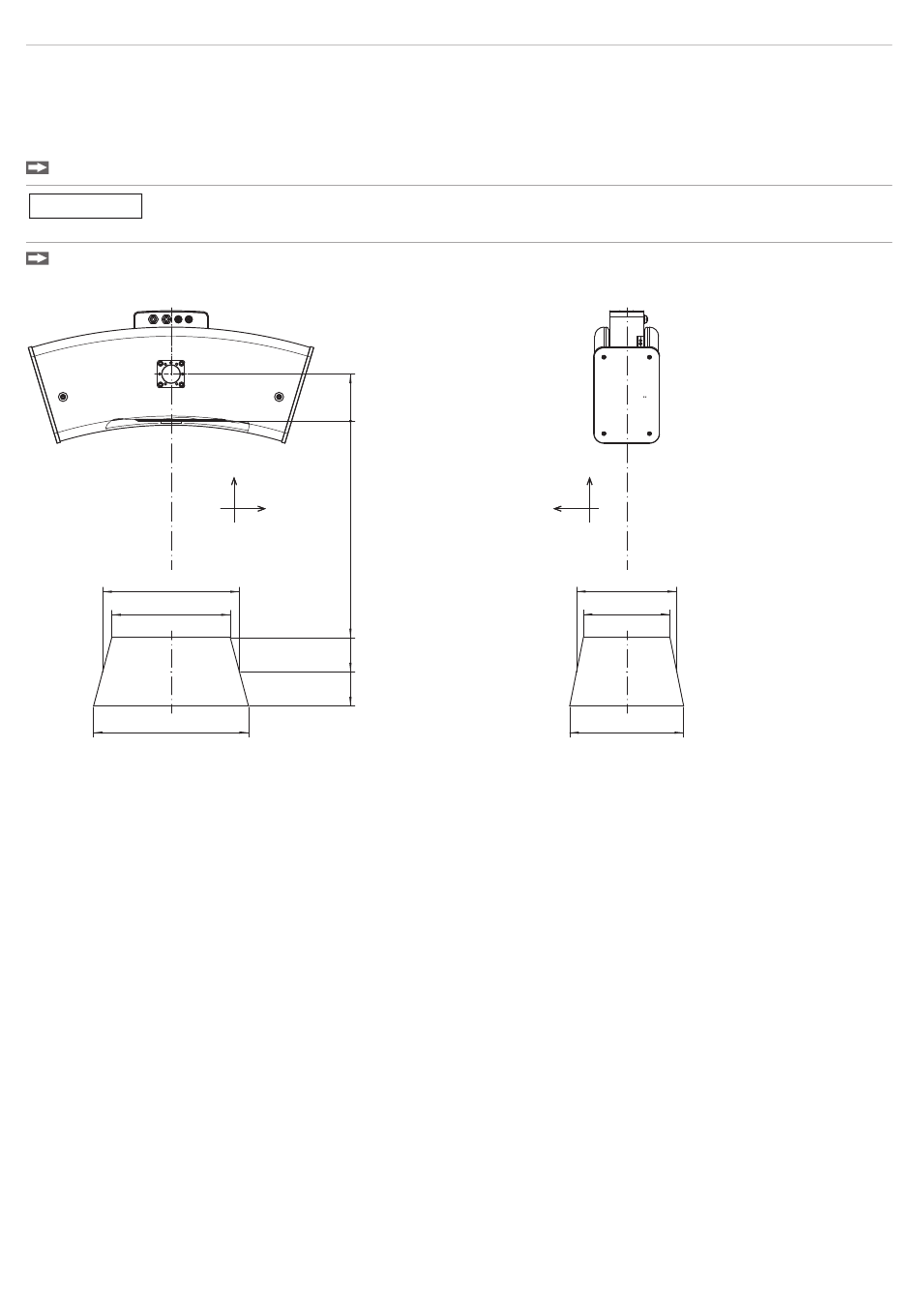

Abb. 5 Maßzeichnung Sensor surfaceCONTROL 3D SC25x0-300
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende
surfaceCONTROL 3D SC2500 / SC2510
103
0
Z
X
475
MBA
550
MBM
625
MBE
Z
Y
220
190
250
Seite 13
