Installation und Montage
5.4 Elektrische Anschlüsse
5.4.1

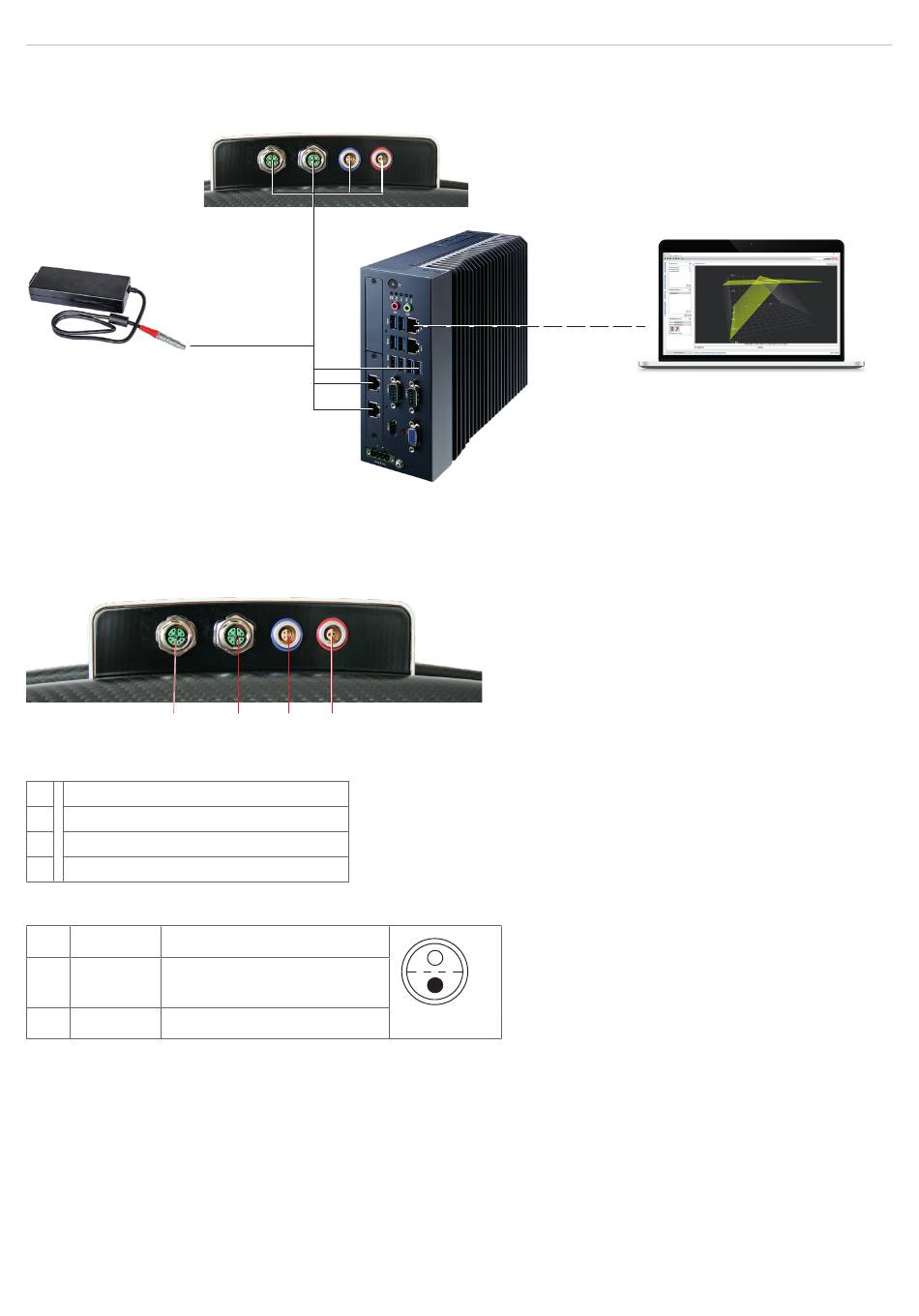

Anschlussschema

Tischnetzteil 19V Kabelbaum/5 m/Standard
für surfaceCONTROL
5.4.2

Sensor surfaceCONTROL 3D 2500

5.4.2.1

Allgemein

Sämtliche Anschlüsse des Sensors befinden sich im Anschlussfeld auf der Rückseite.
1
Abb. 11 Rückansicht Sensor mit Anschlüssen
1 Ethernet-Buchse Kamera 1
2 Ethernet-Buchse Kamera 2
3 Sensorsteuerung
4 Versorgung
5.4.2.2

Versorgungsspannung (Power)

Pin Signal Bemerkung
1 18 VDC ±33 %
V
+
max. Stromaufnahme 12,5 A
2 GND 0 V
Abb. 12 Pinbelegung Steckverbinder Stromversorgungsbuchse
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Auf der Sensorseite wird ein 2-poliger LEMO PushPull-Stecker verwendet.
i
Für die Stromversorgung des Sensors surfaceCONTROL 2500 ist ausschließlich das mitgelieferte Tischnetzteil zu
verwenden.
surfaceCONTROL 3D SC2500 / SC2510
2 3 4
Sensor SC2500-x
LAN-Kabel
mit 2x RJ45
Steckverbinder
Controller sC2500
1
2
PC
DefMap3D
3DInspect
Seite 18
