Betrieb
6.4.3
Positionierung von Sensor und Prüfobjekt
6.4.3.1
Allgemein
i
Beachten Sie die folgenden Hinweise für eine optimale Positionierung von Sensor und Prüfobjekt.
- Halten Sie einen optimalen Abstand vom Sensor zur Oberfläche des Prüfobjektes ein, siehe
- Richten Sie den Sensor bei vorwiegend diffus reflektierenden Oberflächen nahezu senkrecht zur Oberfläche aus. Um
eine direkte Reflexion zu vermeiden, ist es empfehlenswert, den Sensor um wenige Grad zu neigen.
- Bei teilweise glänzenden Oberflächen können Reflexionen vom Prüfobjekt durch Neigung des Sensors um bis zu 30 °
in Bezug auf die Oberfläche des Prüfobjektes verringert werden.
6.4.3.2
Ausrichtung mit Fadenkreuz
Beste Ergebnisse erzielen Sie in Messbereichsmitte (Schärfebereich Kameras).
Wechseln Sie in der Hauptansicht von der 3D-Anzeige in die Bilddaten.
Wechseln Sie in den Reiter Datenaufnahme.
Wählen Sie in der Rubrik Einstellungen Sensor > Musterprojektion > Positionierung aus.
Das Positioniermuster wird in den Bilddaten angezeigt.
Verwenden Sie das Positioniermuster, um den Sensor einfach und optimal in Messbereichsmitte ausrichten zu kön-
nen. Bringen Sie die Muster der Projektion mit dem eingeblendeten Muster in Deckung.

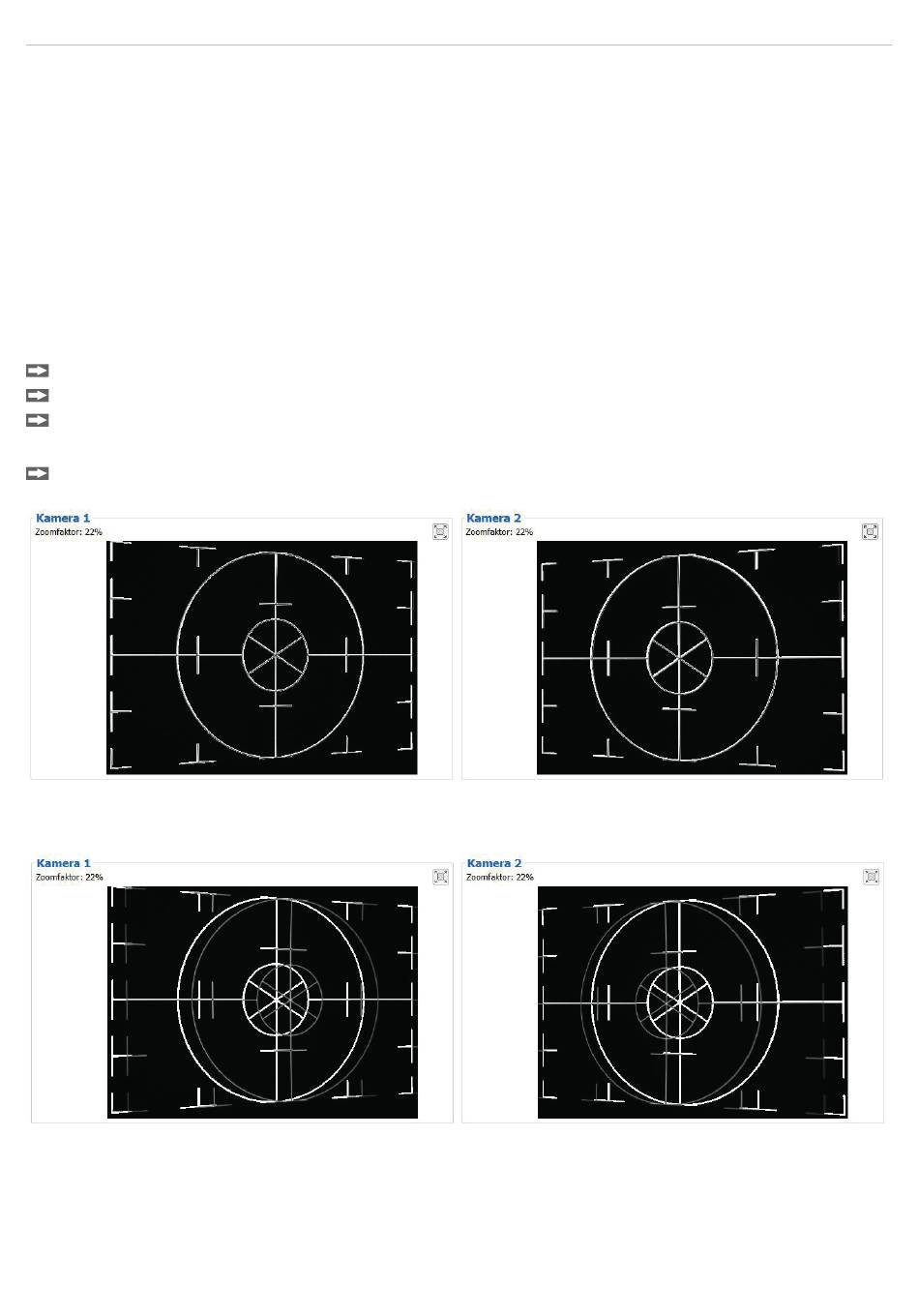

Abb. 19 Ergebnis Kamerabilder bei Ausrichtung mit Fadenkreuz
Beispiele:
Abb. 20 Zu geringer Abstand
surfaceCONTROL 3D SC2500 / SC2510
Kap.
3.2.
Seite 25
