Funktionsprinzip, Technische Daten
3.
Funktionsprinzip, Technische Daten
3.1
Kurzbeschreibung
3.1.1
Messprinzip
1
2
3

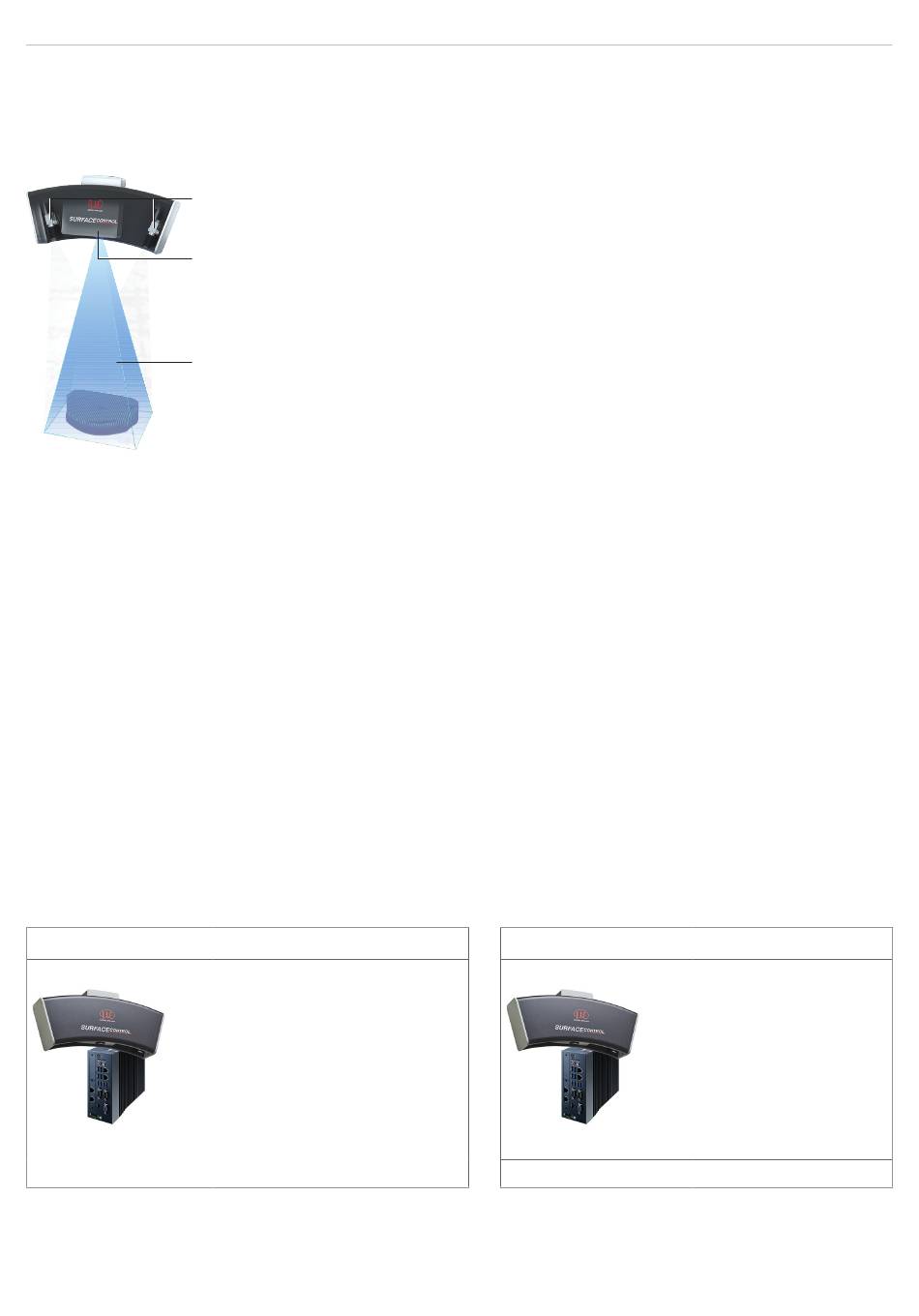

Abb. 2 Messprinzip mit Sensor
3.1.2
Systemaufbau
Das Messsystem surfaceCONTROL 3D 25x0 ist geteilt in einen kompakten Sensor mit großem Messfeld und einem
Controller. Die aufgenommenen 3D-Daten werden an den externen Controller übergeben und dort verrechnet.
Eine schnelle Datenausgabe erfolgt über Gigabit Ethernet. Durch die Nutzung des 2D/3D-Gateway II stehen EtherNET/
IP , PROFINET sowie EtherCAT zur Verfügung. Über die leistungsstarken Softwaretools 3DInspect sowie DefMap3D kann
eine präzise 3D-Messung sowie eine Oberflächeninspektion durchgeführt werden.
Die GigE Vision-Kompatibilität erlaubt zudem die problemlose Einbindung in Bildverarbeitungssoftware von Drittanbie-
tern. Ein umfangreiches SDK zur kundenseitigen Softwareintegration rundet das Softwarepaket ab.
3.1.3
Besondere Leistungsmerkmale
- surfaceCONTROL 3D 25x0 zeichnet sich durch eine kompakte Bauform und eine hohe Messgenauigkeit bei gleichzei-
tig hohem Durchsatz an 3D-Punkten aus.
- Die Datenausgabe erfolgt via Gigabit Ethernet. Die GigE Vision Kompatibilität ermöglicht es, den Sensor unterschied-
lich einzubinden:
ƒ Bereitgestellte Software von Micro-Epsilon
ƒ Software von Drittanbietern
ƒ SDK
- Gigabit Ethernet als schnelle Standardverbindung zum PC
System-Integratoren, Kunde benötigt eigene Software
SC2500
surfaceCONTROL 3D SC2500 / SC2510
surfaceCONTROL 3D 25x0 ist ein Sensor für die berührungslose zerstörungsfreie optische
und dreidimensionale Erfassung von Bauteilen mit diffus reflektierenden Oberflächen. Er
arbeitet nach dem Prinzip der optischen Triangulation (Streifenlichtprojektion):
- Mit Hilfe eines Matrix-Projektors wird eine Musterfolge auf die Prüfobjektoberfläche
projiziert.
- Das von der Prüfobjektoberfläche diffus reflektierte Licht der Muster wird in zwei Ka-
meras erfasst.
- Aus den aufgenommenen Bildfolgen und der Kenntnis der Anordnung der beiden Ka-
meras zueinander wird die dreidimensionale Oberfläche des Prüfobjektes berechnet.
1
Kameras
2
Projektionseinheit
3
Streifenlicht
- Wird unterstützt von
3DInspect
- Wird unterstützt von Micro-
Epsilon 3DSensor-SDK
- Unterstützt GigE-Vision
- Wird von DefMap3D unterstützt
(Lizenzierung durch zusätzl.
Dongle)
Anwender
SC2510
Software von Micro-Epsilon
- Freischaltung von
Funktionserweiterung
3DInspect Automation
Seite 8
