Installation und Montage
5.3
Controller SC2500
Montageadapter ermöglichen eine Wandmontage des Controllers SC2500; diese sind im Lieferumfang enthalten.

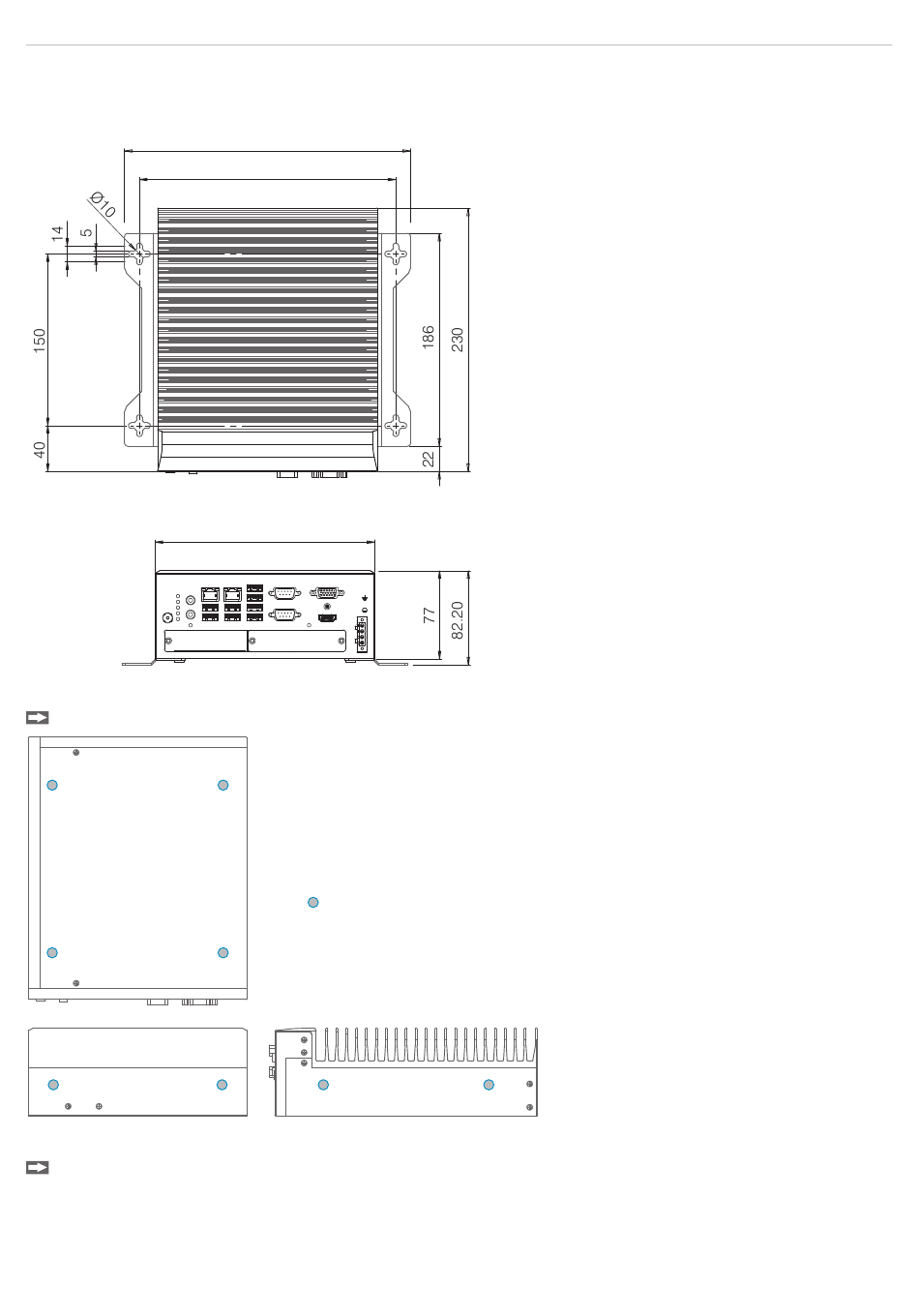

Abb. 9 Maßzeichnung Controller SC2500 mit Montageadapter
Entfernen Sie die Kunststoffabdeckungen an der bevorzugten Montagefläche des Controllers.
Abb. 10 Bezugspunkte für Wandmontage
Montieren Sie den Controller.
surfaceCONTROL 3D SC2500 / SC2510
250
224
192
Montagebohrung M4
mit Abdeckung
Seite 17
