- Seite 1 Betriebsanleitung C-Box/2A MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de...

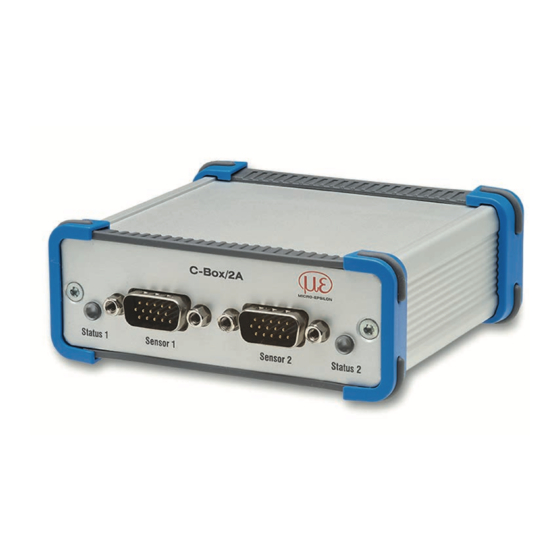

- Seite 2 Controller für Sensoren der Reihe ILD 1420, ILD 1750 und ILD 2300 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Strasse 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Bedienmenü ..............................27 5.5.1 Allgemein ............................27 5.5.2 Sprachauswahl ..........................28 5.5.3 Messprogramm ..........................28 5.5.4 Sensoren ............................30 5.5.5 Messrate ............................36 5.5.6 Filter / Mittelung / Fehlerbehandlung in der C-Box/2A ..............37 5.5.7 Nullsetzen / Mastern ........................39 C-Box/2A... - Seite 4 5.5.16.2 Werkseinstellungen ..................... 66 5.5.16.3 Reset des Controllers ....................68 5.5.17 Menü Messung ..........................69 5.5.18 Menü Hilfe, Infos ........................... 71 Softwareunterstützung mit MEDAQLib ................. 73 Haftung für Sachmängel ....................... 74 Service, Reparatur ......................... 74 Außerbetriebnahme, Entsorgung ..................74 C-Box/2A...
- Seite 5 Auswahl Digitalausgang ....................... 91 A 2.4.21 Ausgabe-Datenrate ........................92 A 2.4.22 Ausgabewerte skalieren ....................... 92 A 2.4.23 Fehlerbehandlung ........................92 A 2.4.24 Datenauswahl für USB ......................... 93 A 2.4.25 Datenauswahl für Ethernet ......................94 A 2.4.26 Funktionsauswahl Multifunktionseingang ..................95 C-Box/2A...
- Seite 6 Zweipunktskalierung ........................98 A 2.4.33 Befehl an angeschlossenen Sensor senden ................99 A 2.4.34 Laserabschaltung / Lasereinschaltung ..................99 A 2.4.35 C-Box/2A finden ........................... 99 A 2.5 Fehlerwerte über USB ..........................100 A 2.6 Fehlerwerte über Ethernet ........................... 100 C-Box/2A...
-
Seite 7: Sicherheit
Betriebsmittel an. > Verletzungsgefahr > Beschädigung oder Zerstörung des Controllers Versorgungsspannung darf angegebene Grenzen nicht überschreiten. > Beschädigung oder Zerstörung des Controllers Vermeiden Sie Stöße und Schläge auf den Controller. > Beschädigung oder Zerstörung des Sensors C-Box/2A Seite 7... -
Seite 8: Hinweise Zur Ce-Kennzeichnung
Das System ist ausgelegt für den Einsatz im Industriebereich und erfüllt die Anforderungen. Bestimmungsgemäße Verwendung - Die C-Box/2A ist für den Einsatz im Industrie- und Laborbereich konzipiert. Sie wird eingesetzt zur ƒ Verrechnung von 2 digitalen Eingangssignalen, zum Beispiel Dickenmessung ƒ... -
Seite 9: Bestimmungsgemäßes Umfeld
Die Schutzart gilt bei angeschlossenen Steckern. Betriebstemperatur: +5 ... +50 °C Lagertemperatur: 0 ... 50 °C Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) Umgebungsdruck: Atmosphärendruck Die Schutzart ist be schränkt auf Wasser (keine Bohremul sionen, Waschmittel oder ähnlich aggressive Medien). C-Box/2A Seite 9... -
Seite 10: Funktionsprinzip, Technische Daten
- D/A Wandlung der digitalen Messwerte, Ausgabe über Strom- und Spannungsausgang Die C-Box/2A ist in ein stabiles Aluminiumgehäuse eingebaut. An der C-Box/2A können zwei digitale Sensoren der gleichen Serie direkt über RS422 angeschlossen wer- den. Beide Sensoren werden über die C-Box/2A synchronisiert; die C-Box/2A ist der Master. -
Seite 11: Technische Daten
Funktionsprinzip, Technische Daten Technische Daten Modell C-Box/2A - 2 Sensorstiftleisten (Sub-HD, 15 polig), - 2 RS422 Schnittstellen - 1x Ethernet (PC, 100 Mbit/s), - 1x USB 2.0, Typ B, max. 12 Mbit, - 1 steckbare Stiftleiste 16-polig ƒ Externe Spannungsversorgung ƒ... - Seite 12 Funktionsprinzip, Technische Daten Modell C-Box/2A - 1 Stromausgang pro angeschlossenem Sensor ƒ 4 – 20 mA - 1 Spannungsausgang pro angeschlossenem Sensor; programmierbar: Analog-Ausgang ƒ Unipolar 0 – 5 V / Unipolar 0 – 10 V ƒ Bipolar ± 5 V / Bipolar ± 10 V - Toleranz des Strom- bzw.
-
Seite 13: Lieferung
Rel. Luftfeuchte 5 ... 95 %, nicht kondensierend Lieferung Lieferumfang 1 C-Box/2A 1 Betriebsanleitung 1 16-pol. Buchsenleiste (Kabelklemme) mit Rastfunktion Typ Weidmüller B2CF 3.50/16/180 SN BK BX Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Transportschäden. Wenden Sie sich bei Schäden oder Unvoll ständigkeit bitte sofort an den Lieferanten. -
Seite 14: Installation Und Montage
Installation und Montage Installation und Montage Maßzeichnung Achten Sie bei der Montage und im Betrieb auf 102,9 sorgsame Behandlung. C-Box/2A Status 1 Sensor 1 Sensor 2 Status 2 Abmessungen in mm, nicht maßstabsgetreu Abb. 1 Abmessungen C-Box/2A C-Box/2A Seite 14... -
Seite 15: Elektrische Anschlüsse, Leds
LED Farbe Beschreibung Kein Sensor angeschlossen grün Sensor im Messbetrieb und innerhalb des Messbereichs Sensor im Messbetrieb und außerhalb des Messbereichs orange Sensor im Konfigurationsbetrieb (keine Messdaten-Ausgabe) Abb. 3 Beschreibung LED (1) für Sensor 1 bzw. Sensor 2 C-Box/2A Seite 15... - Seite 16 Datenausgabe an USB-Schnittstelle aktiviert und Datenverkehr fehlerfrei Power ON, Datenausgabe an USB-Schnittstelle aktiviert, orange Datenverkehr fehlerhaft oder unterbrochen Power ON, Datenausgabe an USB-Schnittstelle aktiviert, USB-Kabel nicht angeschlossen oder Verbindung unterbrochen Abb. 5 Beschreibung LED für Power und USB-Status (3) C-Box/2A Seite 16...
-
Seite 17: Laser Einschalten
Schalttransistor mit offenem Kollektor (zum Beispiel in einem Optokoppler) als auch ein Relaiskontakt. Laser Verbinden Sie Pin 6 mit Pin 8 durch eine Brücke. Der Laser bleibt abgeschaltet, solange nicht Pin 6 mit Pin 8 elektrisch leitend verbunden ist. C-Box/2A Seite 17... -
Seite 18: Betrieb
Betrieb Betrieb Herstellung der Betriebsbereitschaft Die C-Box/2A ist entsprechend den Montagevorschriften, siehe Kap. 4., zu montieren und unter Beachtung der Anschlusshinweise mit einer Automatisierungseinheit, zum Beispiel SPS, und der Stromversorgung zu verbinden. Nach dem Einschalten der Betriebsspannung durchläuft die C-Box/2A eine Initialisierungssequenz und geht danach in die Betriebsart Messen über. - Seite 19 Betrieb Wenn die Installation ordnungsgemäß durchgeführt wurde, werden Sie die C-Box/2A im Geräte-Manager finden, siehe Abb. Abb. 7 Ansicht Geräte-Manager nach der Installation des USB-Treibers C-Box/2A Seite 19...
-
Seite 20: Software-Update
Laden Sie den USB-Treiber von der Homepage, siehe Kap. und entpacken Sie ihn. Starten Sie das Installationsprogramm. Suchen Sie nach der C-Box. Wählen Sie das Updatefile aus. Starten Sie die Installation. Warten Sie ab, bis die Installation beendet ist. Abb. 8 Ansicht MICRO-Epsilon Update Sensor C-Box/2A Seite 20... -
Seite 21: Bedienung Mittels Ethernet
Falls Sie Ihren Browser so eingestellt haben, dass er über einen Proxy-Server ins Internet zugreift, fügen Sie bitte in den Einstellungen des Browsers die IP-Adresse der C-Box/2A zu den IP-Adressen hinzu, die nicht über den Proxy-Server geleitet werden sollen. Parameter... -
Seite 22: Sensor Type
1) Setzt voraus, dass die LAN-Verbindung am PC z. B. folgende IP-Adresse benutzt: 169.254.168.1. Im Webbrowser erscheinen nun interaktive Webseiten zur Einstellung von C-Box/2A und Peripherie. Die parallele Bedienung über Webbrowser und ASCII-Befehle ist möglich; die letzte Einstellung gilt. Vergessen Sie nicht zu speichern. - Seite 23 Drücken der Übernehmen Schaltfläche , in der C-Box/2A ausgeführt. Abb. 11 Erste interaktive Webseite nach Aufruf der IP-Adresse Das Aussehen der Webseiten kann sich abhängig von den Funktionen und der Peripherie ändern. Jede Seite enthält Beschreibungen der Parameter und damit Tipps zum Ausfüllen der Webseite.
- Seite 24 Über die linke Navigationsspalte der Webseiten sind weitere Untermenüs zu erreichen, z. B. Messrate oder Triggerung. Speichern Sie nach der Pro- grammierung alle Einstellungen dauerhaft in einem Parameter- satz, damit sie beim nächsten Einschalten der C-Box/2A wieder zur Verfügung stehen. C-Box/2A Seite 24...
-
Seite 25: Messwertdarstellung Mit Webbrowser
Betrieb 5.4.3 Messwertdarstellung mit Webbrowser Messung Starten Sie die Messwert-Darstellung ( ) in der horizontalen Navigationsleiste. Abb. 12 Darstellung des Mess- und Rechenergebnisses C-Box/2A Seite 25... -
Seite 26: Der Menüpunkt Speichern
Kanal nur im Diagramm auf null. Diese Einstellung hat keinen Einfluss auf die C-Box/2A oder die angeschlossenen Sensoren. Um den Messwert der C-Box/2A auf den gewählten Messwert zu setzen, verwenden Sie die Schaltfläche Mastern . Dies ist sinnvoll, falls Sie z.B. eine differentielle Messung vornehmen wollen. -
Seite 27: Bedienmenü
Sensor 1, Sensor 2 (Sensorauswahl, Messwertmittelung, Laser) Messrate Synchronisationsmodus, Auswahl der Messrate Filter/Mittelung/Fehlerbehandlung Messwertmittelung, Fehlerbehandlung bei keinem gültigen Messwert in der C-Box/2A Nullsetzen / Mastern Mastern aktiv oder inaktiv, Masterwert in mm Digitale Schnittstellen Digitale Schnittstellen, Datenauswahl, Einstellungen Ethernet, Einstel- lungen USB Analogausgänge... -
Seite 28: Sprachauswahl Gehen Sie In Das Menü
Die Sprachauswahl kann auch über das Menü > > erfolgen, siehe Kap. 5.5.16.1. 5.5.3 Messprogramm Einstellungen Messprogramm Gehen Sie in das Menü > Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 28... - Seite 29 Berechnet die Dicke aus dem Abstand der beiden Sensoren 1/2 in direk- ter und diffuser Reflexion nach der Formel: C-Box/2A-Wert = A*DQ1 + B*DQ2 Stufe Sensor 1 - 2 Bildet die Differenz aus den beiden Abstandswerten der Sensoren 1/2 in...
-
Seite 30: Sensoren
Sensoren Sensor 1, Sensor 2 Angeschlossener Sensorname Felder erfordern Sensor eine Auswahl. Auswahl des angeschlossenen Sensors/Controllers. Unterstützt werden Sensoren der Reihe ILD 1420, Dunkel umrandete ILD 1750 und ILD 2300. Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 30... - Seite 31 Laser ist AUS. sor softwareseitig ein oder aus. Grau hinterlegte Weitere Informationen bzw. Einstellmöglichkeiten finden Sie im Kapitel Filter / Mittelung / Fehlerbehandlung in Felder erfordern eine Auswahl. der C-Box/2A, siehe Kap. 5.5.6. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes.
- Seite 32 2, 2, 1, 3 2, 1, 3, 4 = M (n) = M (n+1) Ausgabewert Bei der gleitenden Mittelung im Controller C-Box/2A sind für die Mittelungszahl N nur die Potenzen von 2 zugelassen. Die größte Mittelungszahl ist 512. C-Box/2A Seite 32...
- Seite 33 = Mittelwert bzw. Ausgabewert Jeder neue Messwert MW(n) wird gewichtet zum (n-1)-fachen des vorherigen Mittelwertes hinzugefügt. Die rekursive Mittelung erlaubt eine sehr starke Glättung der Messwerte, braucht aber sehr lange Einschwing- zeiten bei Messwertsprüngen. Der rekursive Mittelwert zeigt Tiefpassverhalten. C-Box/2A Seite 33...
- Seite 34 Aus einer vorgewählten Filterbreite N (N = 3,5,7,9) von Messwerten wird der Median gebildet. Dazu werden die einlaufenden Messwerte nach jeder Messung neu sortiert. Der mittlere Wert wird danach als Median ausgegeben. Die maximalen Mittelungszahlen der C-Box/2A sind: - Median: 9 - Gleitend: 512 - Rekursiv: 32768 Damit lassen sich einzelne Störimpulse unterdrücken.
- Seite 35 - Zusätzliche Mittelung kann nach dem Medianfil- ter verwendet werden Signal ohne Mittelung Signal mit Mittelung Abb. 16 Median, N = 7 Positionswert Positionswert Abb. 17 Profil, Original Abb. 18 Profil mit Median, N = 9 C-Box/2A Seite 35...
-
Seite 36: Messrate
Wertebereich: von 0.4 bis 80 kHz. Ansonsten werden die möglichen Messraten von den angeschlossenen Sensoren/Controllern vorgegeben, siehe Abb. Interne Synchroni- Die Zeitbasis bildet die C-Box/2A. sation Externe Synchroni- Das Synchronisationssignal wird Grau hinterlegte sation von einer externen Signalquelle, z.B. Felder erfordern Funktionsgenerator, generiert. -
Seite 37: Filter / Mittelung / Fehlerbehandlung In Der C-Box/2A
1,5 / 2,5 / 5 / 10 / 20 / 30 / 50 kHz. Zusätzlich muss bei einer Messfrequenz von 50 kHz beachtet werden, dass sich der Messbereich des Sensors reduziert. Abb. 19 Vorgegebene Messraten 5.5.6 Filter / Mittelung / Fehlerbehandlung in der C-Box/2A Einstellungen Filter / Mittelung / Fehlerbehandlung Gehen Sie in das Menü... - Seite 38 Betrieb Filter / Mittelung in Messwertmittelung Keine Mittelung der C-Box/2A Gleitender Anzahl Werte 2 / 4 / 8 / 16 / 32 Mittelwert über N- für gleitenden / 64 / 128 / 256 Werte / Rekursiver Mittelwert / 512 Mittelwert über N- Anzahl Werte für...
-
Seite 39: Nullsetzen / Mastern
Mastern ist INAKTIV Masterwert setzen Auslösen des Nullsetzen bzw. Mastern. Wertebereich für das Mastern: von -1024 bis 1024 mm. Grau hinterlegte Masterwert in mm Wert Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 39... -
Seite 40: Digitale Schnittstellen
Betrieb 5.5.8 Digitale Schnittstellen 5.5.8.1 Auswahl digitale Schnittstellen Einstellungen Digitale Schnittstellen Auswahl digi- Gehen Sie in das Menü > > tale Schnittstellen. C-Box/2A Seite 40... - Seite 41 Für eine Messwertausgabe mit nachfolgender Analyse ohne unmittelbare Prozess-Steuerung wird die Ethernet-Schnittstelle empfohlen. Ist für eine Prozess-Steuerung die Messwertausgabe in Echtzeit not- wendig, sollten die analogen Schnittstellen verwendet werden. Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 41...
-
Seite 42: Datenauswahl
Betrieb 5.5.8.2 Datenauswahl Einstellungen Digitale Schnittstellen Datenauswahl. Gehen Sie in das Menü > > Abb. 20 Ansicht Digitale Schnittstellen - Datenauswahl C-Box/2A Seite 42... - Seite 43 Sie einen weiteren Sensor zur Dicken- oder Stufenmessung bedienen, siehe Kap. 5.5.3. Die Darstellung und Speicherung der Zusatzwerte ist im Webdiagramm nicht möglich. Bitte benützen Sie dazu das C-Box/2A-Tool. Das C-Box/2A-Tool finden Sie auf der MICRO-EPSILON-Webseite unter https://www.micro-epsilon.de/accessories/C-Box-2A/ C-Box/2A...
-
Seite 44: Einstellungen Ethernet
Betrieb 5.5.8.3 Einstellungen Ethernet Einstellungen Digitale Schnittstellen Einstellungen Gehen Sie in das Menü > > Ethernet. Abb. 21 Ansicht Einstellungen Ethernet C-Box/2A Seite 44... - Seite 45 Server bereit tragung (Übertragungs-Typ: Server/TCP). Port Wert Als Client kann ein selbst erstelltes Programm eingesetzt werden. Die Dokumentation des Datenformats finden Sie in der Bedienungsanleitung MEDAQLib von MICRO-EPSILON, siehe Kap. Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes.
-
Seite 46: Einstellungen Usb
Bei der Standardska- lierung wird der ganze Messbereich des Sen- sors/Controllers ausge- geben. Zweipunktskalierung Die Zweipunktskalierung erfordert die Angabe von Bereichsanfang und -ende; Wertebereich: von -1024 bis 1024 mm. Der minimale Wert muss kleiner als der maximale Wert sein. C-Box/2A Seite 46... -
Seite 47: Analogausgänge
> Abb. 22 Ansicht Einstellungen - Analogausgänge In dieser Ansicht können Sie Ausgabesignal, Ausgabebereich und Skalierung festlegen. Das Ausgabesignal kann ein Sensorsignal, siehe Abb. 23, der Messwert der C-Box/2A oder ein fester Wert innerhalb des Ausgabebereichs sein. C-Box/2A Seite 47... -
Seite 48: Im Menü Einstellungen
Sie zwischen Analogausgang, Strom oder Spannung wählen, siehe Abb. Abb. 24 Ausschnitt Dropdown-Menü Analogausgang - Ausgabebereich Einstellungen Analogausgang Skalierung Standards- Im Menü > > können Sie zwischen kalierung Zweipunktskalierung oder wählen, siehe Abb. Abb. 25 Ausschnitt Dropdown-Menü Analogausgang - Skalierung C-Box/2A Seite 48... - Seite 49 Fester Ausgabewert Ausgabewert Min bis Datenquelle kann Max - ein Sensorsignal, Wert in das Ergebnis der V bzw. C-Box/2A oder ein fester Wert innerhalb des Ausgabebereichs Sensor 1/2: Messwert sein. Sensor 1/2: Intensität Sensor 1/2: Belichtungszeit Sensor 1/2: Reflektivität C-Box/2A: Messwert Ausgabebereich Inaktiv / 0V ...
-
Seite 50: Digitale Ein-, Ausgänge Gehen Sie In Das Menü
Betrieb 5.5.10 Digitale Ein-, Ausgänge Einstellungen Digitale Ein-, Ausgänge. Gehen Sie in das Menü > Digitaleingang, siehe Kap. 5.5.10.1, Unter können Sie den Funktionseingang einstellen. Digitalausgänge, siehe Kap. 5.5.10.2, Unter können Sie die Fehlerausgänge einstellen. 5.5.10.1 Digitaleingang C-Box/2A Seite 50... - Seite 51 An Sensor 1 und 2 weiterleiten Multifunktionseingang wird an die entspre- chenden Eingänge der angeschlossenen Sensoren 1 und 2 weitergeleitet. Logik für Low-level logic Grau hinterlegte Digitaleingang Felder erfordern High-level logic eine Auswahl. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 51...
-
Seite 52: 5.5.10.2 Digitalausgänge
Betrieb 5.5.10.2 Digitalausgänge Wählen Sie die Funktion der Fehlerausgänge aus C-Box/2A Seite 52... - Seite 53 Sensor 1/2: Belichtungszeit aus. Der gültige Bereich wird durch die Einga- befelder Oberer- bzw. Sensor 1/2: Reflektivität Unterer Grenzwert festgelegt. C-Box/2A: Messwert Gibt das Ergebnis der Bereichsprüfung für den C-Box Messwert aus. Der gültige Bereich wird durch die Eingabefelder Oberer- bzw. Unterer Grenzwert festgelegt.
-
Seite 54: Ausgabedatenrate
Gehen Sie in das Menü > Abb. 26 Ansicht Einstellungen - Ausgabedatenrate Die Reduktion der Ausgaberate bewirkt, dass nur jeder n-te Messwert ausgegeben wird. Die anderen Mess- werte werden verworfen. Eine evtl. gewünschte Mittelung muss gesondert eingestellt werden, siehe Kap. 5.5.6. C-Box/2A Seite 54... -
Seite 55: Triggermodus
Betrieb 5.5.12 Triggermodus Einstellungen Triggermodus. Gehen Sie in das Menü > C-Box/2A Seite 55... -
Seite 56: Unter Synchronisationsmodus Ändern
Nach dem Triggerereignis gibt der Sensor die vorher eingestellte Anzahl von Mess- Grau hinterlegte Felder erfordern werten aus oder startet eine kontinu- eine Auswahl. ierliche Messwertausgabe. Dunkel umrandete Felder erfordern Wert die Angabe eines Wertes. C-Box/2A Seite 56... - Seite 57 Stoppen des Triggers und Beenden der unendlichen Messwertausgabe Dunkel umrandete Bei allen Messaufgaben muss beachtet werden, dass die Kombination von Pegel- bzw. Flanken-Trigge- Felder erfordern Wert die Angabe eines rung und externer Synchronisation nicht möglich ist. Wertes. C-Box/2A Seite 57...
-
Seite 58: Synchronisation
Sensoren ist dann nicht mehr notwendig. Es können Sensoren mit verschiedenen Messbereichen aus der gleichen Serie synchronisiert werden. Die C-Box/2A arbeitet als Master; die Sensoren arbeiten als Slave. Damit entfällt auch der geringe zeitliche Versatz der Messwerte zwischen einzelnen Sensoren. Der Controller reagiert ausschließlich auf die Flanke eines Synchronsignals. - Seite 59 Die Synchroni- tionsmodus sation ist aus- geschaltet. Die Messrate kann frei eingestellt werden. Wertebereich: von 0,4 bis 80 kHz. Interne Synchronisation Die Zeitbasis bil- det die C-Box/2A. Externe Low-level logic ≤0.7 V: Das Synchronisa- Synchronisation (LLL) Trigger nicht tionssignal wird aktiv von einer externen Signalquelle, z.B.
-
Seite 60: Einstellungen Laden/Speichern
Einstellungen Einstellungen laden/speichern. Gehen Sie in das Menü > Abb. 28 Ansicht Einstellungen - Einstellungen laden/speichern Alle Einstellungen am Controller, z.B. angeschlossene Sensoren und Rechenfunktionen, können in Anwen- derprogrammen, so genannten Setups, dauerhaft im Controller gespeichert werden. C-Box/2A Seite 60... - Seite 61 Betrieb Speichern Sie nach der Programmierung alle Einstellungen unter einer Setup-Nr. (1 / 2 / 3 ... 8) dau- erhaft im Controller und auf einem externen PC, damit sie beim nächsten Einschalten der C-Box/2A wieder zur Verfügung stehen. Einstellungen laden/ Speichern in 1 / 2 / 3 ...
-
Seite 62: Einstellungen Auf Pc Verwalten
Speichern Sie die Einstellungen im Controller, bevor Sie Daten exportieren oder importieren, siehe Kap. 5.5.14. Einstellungen Einstellungen laden/speichern > Ein- Gehen Sie in das Menü > stellungen auf PC verwalten. Abb. 29 Ansicht Einstellungen - Einstellungen auf PC verwalten C-Box/2A Seite 62... - Seite 63 Abb. 30 Windows Dialog Öffnen von C-Box_2A_Settings Datei speichern Wählen Sie Die Datei wird unter einem von Ihnen gewählten Pfad gespeichert. Die aktuellen Einstellungen der C-Box/2A sind nun in dieser Datei gespeichert und können jederzeit wieder geladen werden. Einstellungen importieren Einstellungen impor- Wenn Sie Einstellungen laden bzw.
- Seite 64 Betrieb Choose file to upload Abb. 31 Windowsdialog Die Einstellungen der C-Box/2A werden aus der Parametersatzdatei gelesen und an die C-Box/2A gesendet. C-Box/2A Seite 64...
-
Seite 65: Extras
Sprachauswahl System Gilt nur für die Anzei- ge in dieser Webober- Englisch Dunkel umrandete fläche. Felder erfordern Wert Deutsch die Angabe eines Home Sprachauswahl Wertes. Die Sprachauswahl kann auch über das Menü > erfolgen, siehe Kap. 5.5.2. C-Box/2A Seite 65... -
Seite 66: Werkseinstellungen
Betrieb 5.5.16.2 Werkseinstellungen Einstellungen Extras > Werkseinstellungen. Gehen Sie in das Menü > Der Sensor wird in die Werkseinstellung zurückgesetzt. Es werden alle Setups gelöscht und die Default- Parameter geladen. C-Box/2A Seite 66... -
Seite 67: Checkbox Bedeutung
Parameter geladen. Die Einstellungen für Sprache, Schnittstelleneinstellungen beibehalten Passwort und Ethernet bleiben unverändert. Alle Setups löschen und Schnittstellen- Es werden alle Setups gelöscht und die Schnittstel- parameter zurücksetzen lenparameter zurückgesetzt. Werkseinstellungen Bestätigen Sie die Auswahl, indem Sie die Schaltfläche drücken. C-Box/2A Seite 67... -
Seite 68: 5.5.16.3 Reset Des Controllers
Controller und alle angeschlossenen Sensoren wer- zurücksetzen den zurückgesetzt. Reset Bestätigen Sie die Auswahl, indem Sie die Schaltfläche drücken. Die Schaltfläche Reset führt einen Neustart des Controllers durch. Die Messung wird unterbrochen, nicht gespeicherte Änderungen gehen verloren. C-Box/2A Seite 68... -
Seite 69: Menü Messung
Betrieb 5.5.17 Menü Messung Messung. Gehen Sie in das Menü Abb. 33 Ansicht Menü Messung - Messprogramm C-Box/2A Seite 69... -
Seite 70: Die Durchzuführende Messung
Bestätigen Sie den neuen Wert mit Übernehmen. Filter/Mittelung/Fehlerbehandlung in Die entsprechende Einstellung im Untermenü der C-Box/2A wird automatisch aktualisiert. Über der Grafik werden die aktuellen Messwerte von Sensor 1, Sensor 2 und C-Box/2A zusätzlich angezeigt. Automatische Skalierung der y-Achse Automatisch Wählen Sie im Drop Down Menü. -
Seite 71: Menü Hilfe, Infos
Wenn mehr Messwerte aufgenommen werden, werden die ältesten Messwerte gelöscht. 5.5.18 Menü Hilfe, Infos Diese Seite enthält Informationen zu Serien- und Versionsnummern, sowie der MAC-Adresse des Controllers und der angehängten Sensoren, und einen Adressblock. Abb. 34 Menü Hilfe/Info - Ausschnitt 1 - Information Controller C-Box/2A Seite 71... - Seite 72 Betrieb Abb. 35 Menü Hilfe/Info - Ausschnitt 2 - Information Sensor 1 Abb. 36 Menü Hilfe/Info - Ausschnitt 3 - Information Sensor 2 Abb. 37 Menü Hilfe/Info - Ausschnitt 4 - Information GUI C-Box/2A Seite 72...
-
Seite 73: Softwareunterstützung Mit Medaqlib
Softwareunterstützung mit MEDAQLib Softwareunterstützung mit MEDAQLib Mit MEDAQLib (Micro-Epsilon Data Acquisition Library) steht Ihnen eine dokumentierte Treiber-DLL zur Verfü- gung. Damit binden Sie die C-Box/2A in Verbindung mit der - der Ethernet-Karte - USB in eine bestehende oder kundeneigene PC-Software ein. -
Seite 74: Haftung Für Sachmängel
Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instandgesetzt oder ausgetauscht, wenn das Gerät kostenfrei an MICRO-EPSILON eingeschickt wird. Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderun gen durch Dritte zurückzuführen sind. -
Seite 75: Anhang A 1 Zubehör
2. Führen Sie den Anschlussdraht in die Klemme ein. 3. Lassen Sie nun die Betätigungsöffnung wieder los. Verwenden Sie bitte einen Schrau- bendreher mit einer max. Klingen- breite von 2,5 x 0,4 mm. Abb. 39 Arbeitsschritte für das Verdrahten der Kabelklemme C-Box/2A Seite 75... - Seite 76 Anhang | Zubehör Schnittstellen- und Versor- gungskabel zum Anschluss ei- 15-pol. Sub-D Stecker nes ILD23xx an die C-Box/2A, für den Anschluss an Kabellänge x = 3, 6, 9 oder die C-Box 25 m RJ45 Ethernetbuchse für Ethernet (Verbin- dung zum Sensor über...
- Seite 77 Anhang | Zubehör Schnittstellen- und Versorgungskabel zum Anschluss 15-pol. Sub-D Stecker eines ILD1750 für den Anschluss an an die C-Box/2A, die C-Box Kabellänge x = 3, 6 oder 9 m Sensorrundstecker Abb. 42 PC1750-3/C-Box Versorgungs- und Schnittstellenkabel C-Box/2A Seite 77...
-
Seite 78: A 2 Ascii-Kommunikation Mit Sensor
A 2.1 Allgemein Die ASCII-Befehle können über die Schnittstellen USB oder Ethernet an die C-Box/2A gesendet werden. Alle Befehle, Eingaben und Fehlermeldungen erfolgen in Englisch. Ein Befehl besteht immer aus dem Befehlsna- men und null oder mehreren Parametern, die durch Leerzeichen getrennt sind und mit CR LF (entspricht \r\n) abgeschlossen werden. - Seite 79 Die Datenframes im Paket sind immer komplett (es kann also kein Frame auf mehrere Pakete verteilt sein) Jeder Frame besteht aus seinen gewählten Messwerten (bis zu 12). Jeder Messwert hat wiederum 32 Bit. Die gültigen Wertebereiche für Sensor- und C-Box/2A Werte sind wie folgt: - Über USB: ƒ...
- Seite 80 0 ... 262072 Sensor 2 Value, Ethernet -INT_MAX ... INT_MAX -11 -2147483647 ... 2147483636 C-Box Value C-Box Counter, 0 ... 262143 C-Box Timestamp, Ethernet: -INT_MAX ... INT_MAX -2147483647 ... 2147483647 C-Box Digital Abb. 45 Gültige Wertebereiche (Rohwerte) C-Box/2A Seite 80...
- Seite 81 Digital (Linksshift um 8 bits) Wert = 1.0e+006 C-Box Timestamp Digital (unsigned int) Ethernet Wert = 1.0e+006 Digital ohne C-Box Counter Ethernet Digital (unsigned int) ohne C-Box Digital , siehe Abb. 48 Abb. 47 Berechnung der Werte C-Box/2A Seite 81...
- Seite 82 Sensor2 Eingang Schalteingang 2 Sensor2 Eingang 13 bis 15 (bzw. 31) reserviert (0) Abb. 48 Beschreibung C-Box Digital Bei einem Neustart oder nach einer Konfigurationsänderung an der C-Box/2A initialisiert diese die Sensoren und die Messung beginnt neu. C-Box/2A Seite 82...
-
Seite 83: Übersicht Befehle
A 2.4.14 Werkseinstellungen A 2.4.15 Kap. A 2.4.15 Messmode A 2.4.16 Kap. A 2.4.16 Messrate A 2.4.17 Kap. A 2.4.17 Messwertmittelung Controller A 2.4.18 Kap. A 2.4.18 Messwertmittelung Sensor A 2.4.19 Kap. A 2.4.19 Mastern / Nullsetzen C-Box/2A Seite 83... - Seite 84 Kap. A 2.4.33 Befehl an angeschlossenen Sensor senden A 2.4.34 Kap. A 2.4.34 Laserabschaltung / Lasereinschaltung A 2.4.35 Kap. A 2.4.35 C-Box/2A finden A 2.5 Kap. A 2.5 Fehlerwerte über USB A 2.6 Kap. A 2.6 Fehlerwerte über Ethernet C-Box/2A...
-
Seite 85: A 2.4 Befehle
MAC-Address: 00-0C-12-01-06-08 Version: xxx.xxx.xxx.xx -> A 2.4.2 Sensor suchen SCAN1 Der Controller sucht nach angeschlossenen Sensoren an der Buchse Sensor 1. Der Befehl SCAN2 veranlasst den Controller nach angeschlossenen Sensoren an der Buchse Sensor 2 zu suchen. C-Box/2A Seite 85... -
Seite 86: A 2.4.3 Sensorinformation
Version: 004.093.087.02 Measuring range: 20 mm Imagetype: User -> E39 no sensor found Wurde der Sensor an der C-Box/2A nicht erkannt, wird der Fehler ausgegeben. GETINFO2 Der Befehl liefert Informationen über den an der Buchse Sensor 2 angeschlossenen Sensor. A 2.4.4... -
Seite 87: A 2.4.6 Synchronisation
Anhang | ASCII-Kommunikation mit Sensor A 2.4.6 Synchronisation SYNC NONE|INTERNAL|EXTERNAL [LLL | HLL] - NONE: Sensoren werden nicht synchronisiert, die C-Box/2A läuft mit eigenem Takt und nimmt gerade verfügbare Sensorwerte. - INTERNAL: C-Box/2A erzeugt Sync-Impuls - EXTERNAL: Externer Sync-Impuls wird zu den Sensoren durchgeschleift ƒ... -
Seite 88: A 2.4.8.2 Triggerpegel
30 Sekunden eine LinkLocal Adresse gesucht. - STATIC: Setzen einer IP-Adresse, der Netzmaske und des Gateways im Format xxx.xxx.xxx.xxx Werden IP-Adresse, Netzmaske und/oder Gateway nicht mit angegeben, bleiben deren Werte unverändert. Default = STATIC 169.254.168.150 255.255.0.0 169.254.1.1 C-Box/2A Seite 88... -
Seite 89: A 2.4.10 Einstellung Des Messwertservers
3.500.000, 3.000.000, 2.500.000, 2.000.000, 1.500.000, 921.600, 691.200, 460.800, 230.400, 9.600 Baud Default = 115200 A 2.4.12 Parameter speichern STORE 1|2|3|4|5|6|7|8 Speichern der aktuellen Parameter unter der angegebenen Nummer im Flash. Beim Neustart der C-Box/2A wird immer der zuletzt gespeicherte Datensatz geladen. A 2.4.13 Parameter laden READ ALL|DEVICE|MEAS 1|2|3|4|5|6|7|8 Lesen der Parameter unter der angegebenen Nummer aus dem Flash. -
Seite 90: A 2.4.15 Messmode
0.400 und 80.000 erlaubt. A 2.4.17 Messwertmittelung Controller AVERAGE NONE|MOVING|RECURSIVE|MEDIAN [<Mittelwerttiefe>] Ausgangsmittelung der C-Box/2A. Der Mittelwert wirkt auf den C-Box/2A Messwert an allen Schnittstellen, auch analog. - NONE: Messwertmittelung nicht aktiv - MOVING: Gleitender Mittelwert (Mittelwerttiefe 2, 4, 8, 16, 32, 64, 128, 256 und 512 möglich). -
Seite 91: A 2.4.18 Messwertmittelung Sensor
Aktiviert die Datenausgabe an der gewünschten Schnittstelle. - NONE: Keine Messwertausgabe - ETHERNET: Ausgabe der Messwerte über Ethernet - HTTP: Ausgabe der Messwerte über die Webseite der C-Box/2A - USB: Ausgabe der Messwerte über USB Default = HTTP 1) Nur solche Werte möglich, die auch vom Sensor unterstützt werden. -
Seite 92: A 2.4.21 Ausgabe-Datenrate
Default = STANDARD 0.0 50.0 A 2.4.23 Fehlerbehandlung OUTHOLD NONE|0|<Anzahl> Einstellen des Verhaltens der Messwertausgabe im Fehlerfall für den C-Box/2A-Messwert, nicht für die Sensorwerte. - NONE: Kein Halten des letzten Messwertes, Ausgabe des Fehlerwertes. - 0: Unendliches Halten des letzten Messwertes. -
Seite 93: A 2.4.24 Datenauswahl Für Usb
- SENSOR2VALUE: Messwert des Sensor 2 - SENSOR2SHUTTER: Belichtungszeit des Sensor 2 - SENSOR2REFLECTIVITY: Reflektivität des Sensor 2 - C-BOXVALUE: Berechneter Wert der C-Box - C-BOXCOUNTER: Zählerwert der C-Box - C-BOXTIMESTAMP: Zeitstempel der C-Box - C-BOXDIGITAL: Digitaleingänge/-ausgänge der C-Box Default = SENSOR1VALUE C-Box/2A Seite 93... -
Seite 94: A 2.4.25 Datenauswahl Für Ethernet
- SENSOR2INTENSITY: Intensität des Sensor 2 - SENSOR2SHUTTER: Belichtungszeit des Sensor 2 - SENSOR2REFLECTIVITY: Reflektivität des Sensor 2 - C-BOXVALUE: Berechneter Wert der C-Box - C-BOXCOUNTER: Zählerwert der C-Box - C-BOXTIMESTAMP: Zeitstempel der C-Box - C-BOXDIGITAL: Digitaleingänge/-ausgänge der C-Box Default = SENSOR1VALUE C-Box/2A Seite 94... -
Seite 95: A 2.4.26 Funktionsauswahl Multifunktionseingang
Signalquelle für den Schaltausgang 1 (zur Peripherie) auswählen. Die ersten vier schalten nur je einen Fehlerausgang der Sensoren durch. Die nächsten neun überwachen Werte von den Sensoren bzw. der C-Box. Die letzten beiden schalten den Ausgang per Kommando auf einen Pegel. Default = LOW C-Box/2A Seite 95... -
Seite 96: A 2.4.28 Fehlerausgang Aktivieren, Schaltausgang 2
Der minimale und maximale Messwert wird mit vier Nachkommastellen verarbeitet. ERRORLIMIT2 <Unterer Grenzwert><Oberer Grenzwert> Wenn mittels ERROROUT2 ein Messwert bzw. berechneter Wert überwacht werden soll, können hier die Grenzen eingestellt werden. Der minimale und maximale Messwert wird mit vier Nachkommastellen verarbeitet. Default = 0.0 0.0 C-Box/2A Seite 96... -
Seite 97: A 2.4.30 Datenauswahl
- -5 - 5 V: Der Analogausgang2 gibt eine Spannung von -5 bis 5 Volt aus. - -10 - 10 V: Der Analogausgang2 gibt eine Spannung von -10 bis 10 Volt aus. - 4 - 20 mA: Der Analogausgang2 gibt eine Stromstärke von 4 bis 20 Milliampere aus. Default = 0-10V C-Box/2A Seite 97... -
Seite 98: A 2.4.32 Zweipunktskalierung
Der verfügbare Ausgabebereich des Analogausgangs wird dann zwischen dem minimalen und maximalen Messwert gespreizt. Der minimale und maximale Messwert muss zwischen -1024.0 und 1024.0 mm liegen, vier Nachkommastellen. Der minimale und maximale Messwert wird mit vier Nachkommastellen verarbeitet. Default = STANDARD C-Box/2A Seite 98... -
Seite 99: A 2.4.33 Befehl An Angeschlossenen Sensor Senden
A 2.4.33 Befehl an angeschlossenen Sensor senden TUNNEL1 <Kommando für Sensor 1> Das Kommando ist in Anführungszeichen eingeschlossen und wird von der C-Box/2A mit einem <CRLF> versehen an den angeschlossenen Sensor an Buchse Sensor 1 geschickt. Die Antwort des Sensors wird in Anführungszeichen verpackt und zurückgegeben. -
Seite 100: A 2.5 Fehlerwerte Über Usb
Too much data for this baudrate 262079 Measure value cannot be calculated 262080 Measure value cannot be examined, global error A 2.6 Fehlerwerte über Ethernet 7ffffff8 Measure value cannot be calculated 7ffffff7 Measure value cannot be examined, global error C-Box/2A Seite 100... - Seite 102 X9750368-A031089HDR MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de *X9750368-A03*...
