Installation und Montage
5.2
Montageadapter
Der Sensor wird entweder auf einem Stativ, an einem Roboter oder an einem Portal befestigt.
Für die Befestigung des Sensors auf einem Stativ oder einem Roboter werden entsprechende Montageadapter, matt
schwarz eloxiert, als separates Zubehör angeboten, siehe
Die Sensoren sind optische Sensoren, mit denen im µm-Bereich gemessen wird.
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung.
HINWEIS
Beschädigung oder Zerstörung des Sensors möglich.
Die Montageadapter werden immer mit insgesamt 6 Schrauben M6 an der Sensorunterseite befestigt. Für die eindeutige
Orientierung des Adapters dient ein Metallstift an der Unterseite des Sensors.
Montieren Sie den Sensor und den Montageadapter vollflächig zueinander.

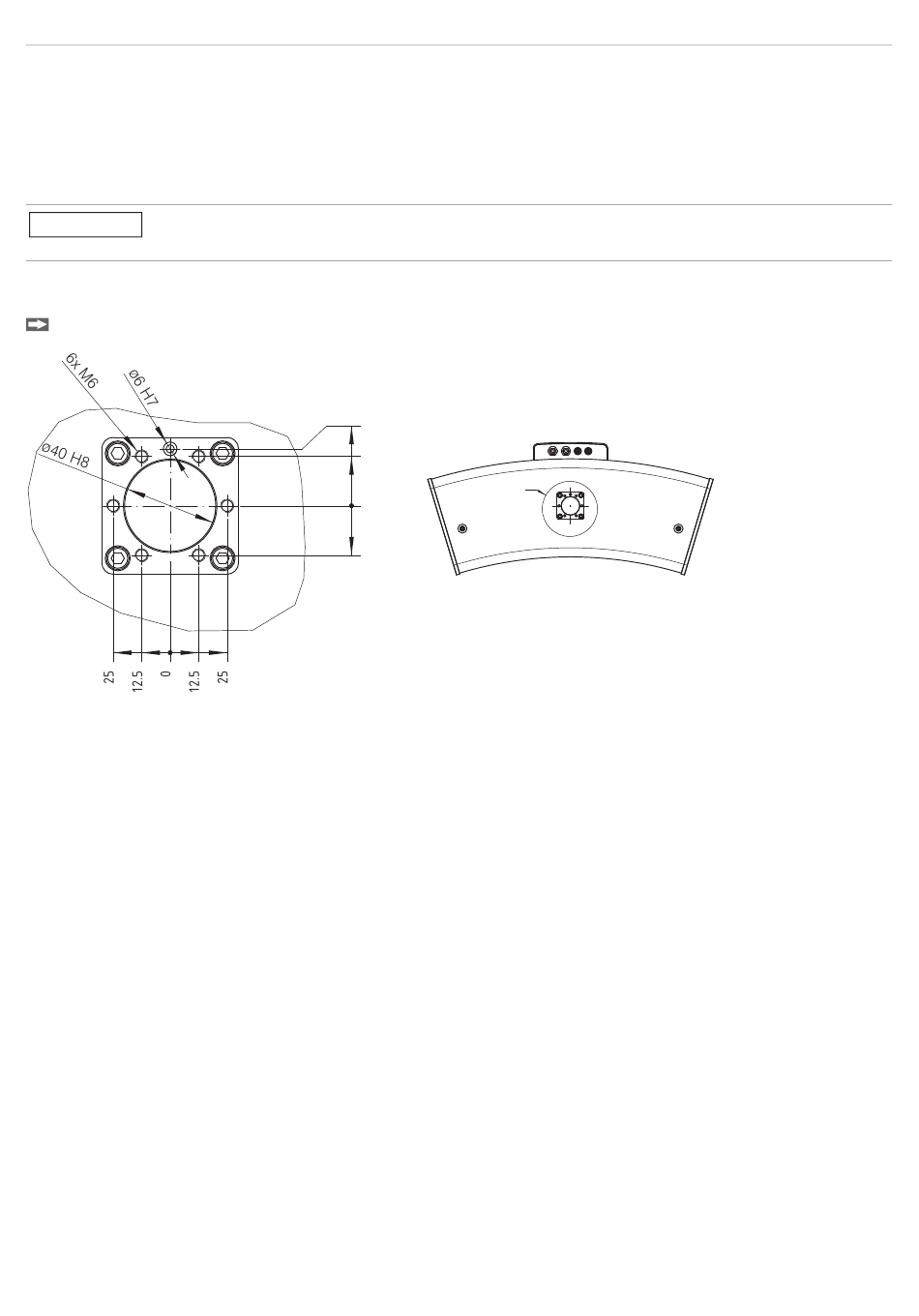

Abb. 8 Anbaumaße Flanschadapter
Der Sensor und der Montageadapter dürfen nicht verkippt zueinander montiert sein. Alle Schrauben müssen fest an-
gezogen sein. Ein nicht korrekt montierter Adapter kann dazu führen, dass die wiederholgenaue Positionierung des
Sensors beeinträchtigt ist, sowie die Verbindungselemente von Sensor, Adapter und Stativ ungleichmäßig mechanisch
belastet werden.
surfaceCONTROL 3D SC2500 / SC2510
