Anhang | Optionales Zubehör
A 2.1
Zeichnungen Montageadapter
A 2.1.1
Montageadapter X95/Schwalbenschwanz
Der Montageadapter X95/Schwalbenschwanz dient der Montage des Sensors auf einer Wechselplatte mit einem Schwal-
benschwanzprofil der Größe 050/87 oder an das Profilsystem X95 des Herstellers Linos (Qioptiq).

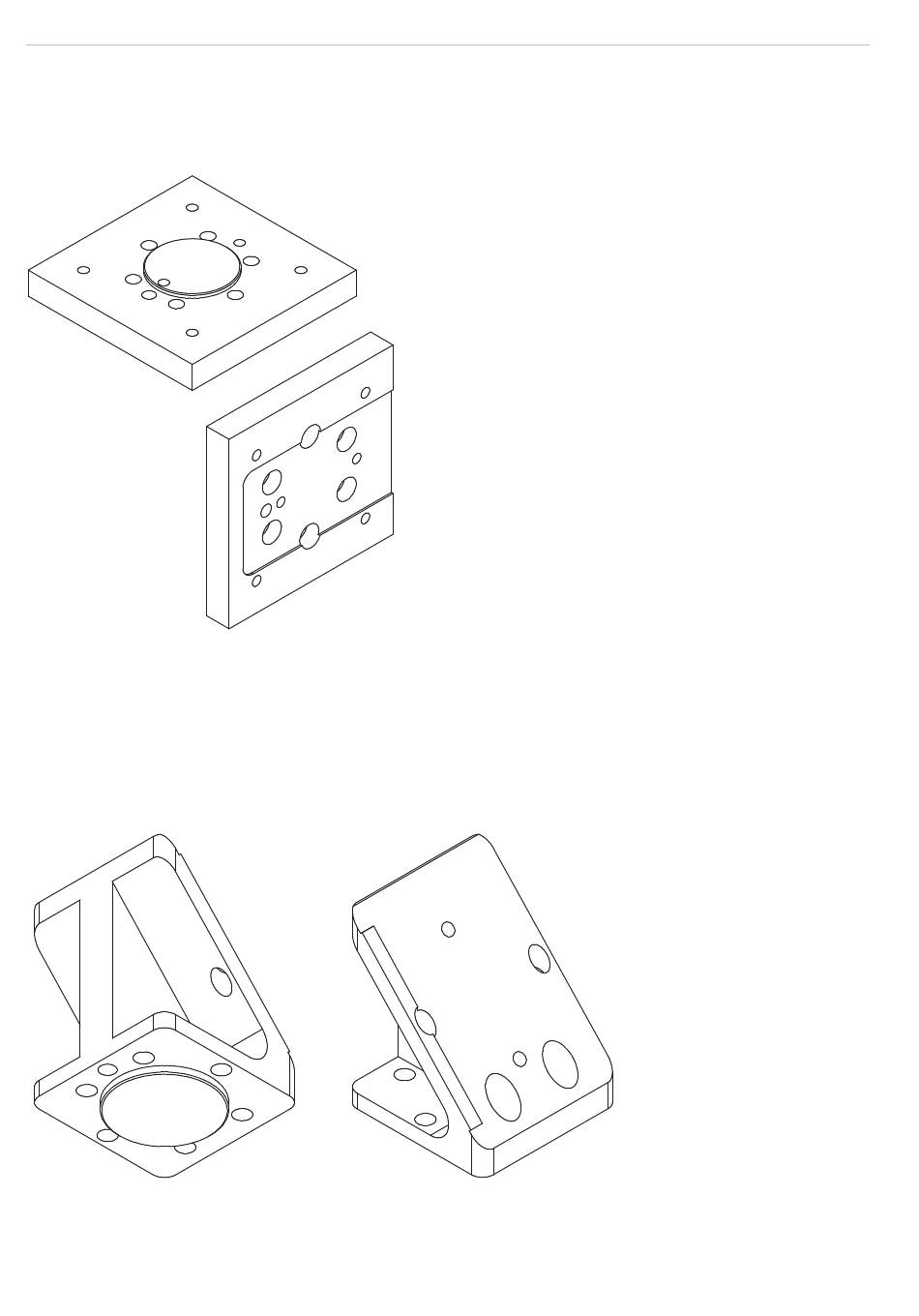

Abb. 31 Ansicht Montageadapter X95/Schwalbenschwanz
Die äußeren Abmessungen des Adapters sind 95 mm x 95 mm x 15 mm.
A 2.1.2
Montageadapter Schwalbenschwanz 47°
Der Montageadapter Schwalbenschwanz 47° dient der Montage des Sensors auf einer Wechselplatte mit einem Schwal-
benschwanzprofil der Größe 050/87. Der Adapter ist eine Anpassung für den Betrieb des Sensors mit einem 43° 2-Wege-
Kugelneiger. Mit dem Winkel des Adapters von 47° kann der Sensor auch direkt senkrecht auf den Boden ausgerichtet
werden.
Abb. 32 Ansicht Montageadapter Schwal-
benschwanz 47° von unten (Sensorseite)
Die äußeren Abmessungen des Adapters sind 60 mm x 60 mm x 76,6 mm.
surfaceCONTROL 3D SC2500 / SC2510
Abb. 33 Ansicht Montageadapter Schwal-
benschwanz 47° von oben (Stativseite)
Seite 33
